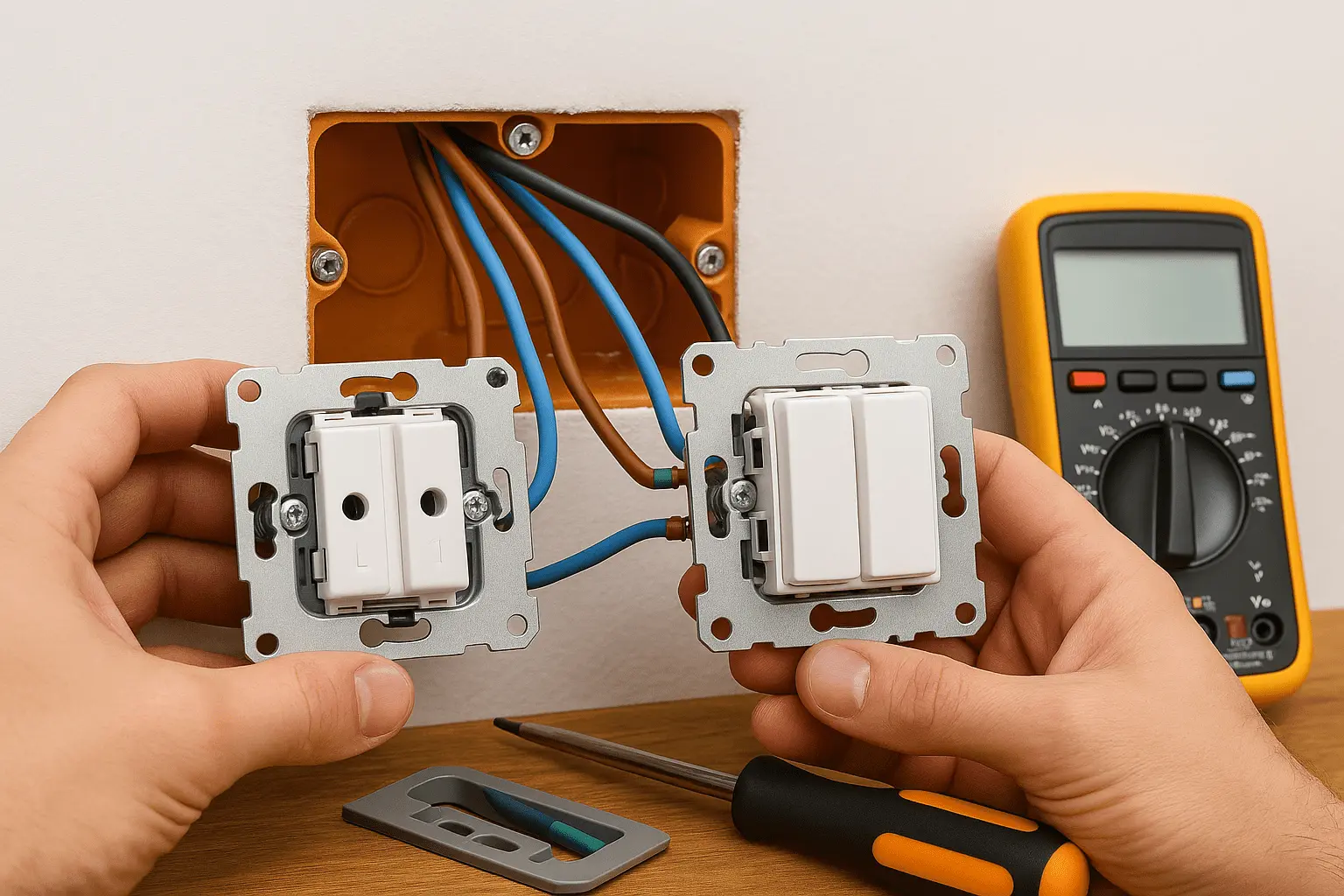

Interruptor unipolar vs bipolar: qué significa y en qué casos conviene

Portada » Electricidad » Instalaciones y componentes Instalación eléctrica » Interruptores y mecanismos

Introducción y alcance (mecanismos de pared, no breakers)

Soy Stevenson, electricista con más de 10 años de experiencia (ex capataz; formación Salesianos Don Bosco, 2 años). En esta guía te dejo, en claro y sin vueltas, la diferencia entre interruptor unipolar (corta un solo conductor, normalmente la fase/retorno) y bipolar (corta dos conductores a la vez, p. ej., fase + neutro), y cuándo conviene cada uno en casa. Antes de intervenir, valida siempre con normativa local y el manual del equipo.

Qué vas a aprender

• Qué significa unipolar y bipolar aplicado a mecanismos de pared (no a disyuntores del tablero).
• En qué casos elegir unipolar (iluminación estándar) y cuándo conviene bipolar: extractores/ventiladores, termo eléctrico, luminarias LED con brillo residual, o cuando necesitas corte total para mantenimiento.
• Compatibilidades básicas con caja 2×4, bastidor y placa de la misma serie, y altura/acabado recomendados.

Lecturas internas útiles mientras avanzas

• Interruptor doble (si buscas controlar dos luces desde un punto).
• Empotrado vs sobrepuesto (elección del tipo de montaje).
• Rotular circuitos en el tablero (orden y seguridad).
• Botón TEST del diferencial (prueba periódica).

Más vendido #1

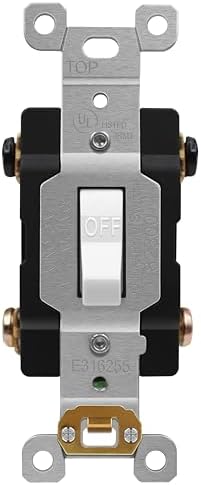

ENERLITES 30 Amp Double-Pole Toggle Light Switch, 30A 120/277V, S…

$18.99

Comprar en Amazon

Más vendido #2

ELEGRP Matte White Single Pole Decorator Light Switch, 15Amp, 120…

$21.99

Comprar en Amazon

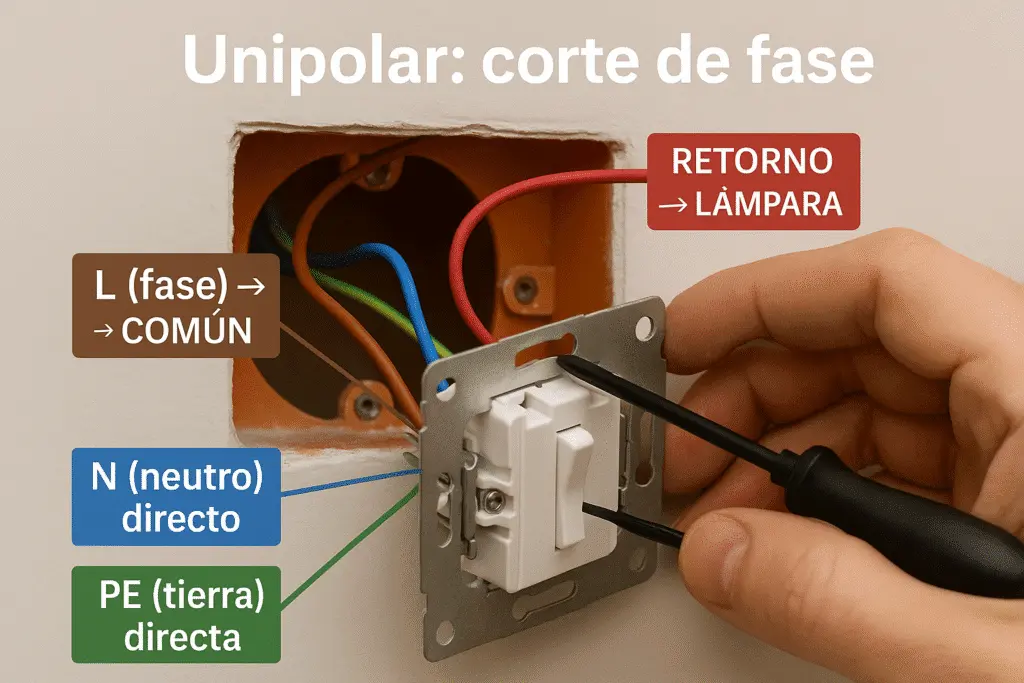

Unipolar: corte de fase (cómo funciona y usos típicos)

Un interruptor unipolar abre y cierra un solo conductor: en vivienda, debe cortar la fase (L) del circuito de iluminación. El neutro (N) y la tierra (PE) no pasan por el mecanismo; se conectan en la caja de paso. Valida siempre con normativa local.

Esquema mental (simplificado)
L (fase) → [Interruptor unipolar] → Retorno → Lámpara
N y PE → directos por caja de paso → Lámpara

Dónde usarlo (casos típicos)

• Iluminación general de dormitorios, salas, pasillos y entradas.
• Puntos simples on/off donde no se requiere cortar ambos conductores ni mantenimiento frecuente en la luminaria.
• Combinado con otros mecanismos de la misma serie en una caja 2×4 (p. ej., unipolar + toma/USB, según diseño y normativa).

Ventajas

• Sencillo y económico.
• Menos conexiones dentro de la caja → montaje rápido y ordenado.
• Reduce la probabilidad de errores de cableado frente a opciones más complejas.

Limitaciones (cuándo puede quedarse corto)

• No aísla totalmente la luminaria/equipo (el neutro queda conectado); para mantenimiento seguro, corta en tablero o usa bipolar.
• Puede persistir brillo residual en algunas LED (por corrientes parásitas). En esos casos, evalúa bipolar o soluciones específicas del fabricante.
• No apto cuando la ficha técnica del equipo exige corte doble.

Checklist rápido (elección del unipolar)

• Es un punto de luz simple (on/off) sin exigencia de corte total.
• La caja tiene espacio y el frente será de la misma serie (bastidor/placa).
  → Compatibilidades de series.
• Cortarás fase (L), no el neutro (N).
• Harás prueba en tablero (botón TEST del diferencial de forma periódica).
  → Guía.

Errores comunes (y cómo evitarlos)

• Cortar el neutro en lugar de la fase → identifica L en la caja de paso y corrige.
• Empalmes sueltos dentro del mecanismo → todos los empalmes de N/PE en caja de paso.
• Mezclar series (placa/bastidor) → holguras: mantén misma serie.
• Curvas forzadas/cobre a la vista → caja con profundidad y pelado justo.

Si el punto controla extractor/ventilador, termo eléctrico o buscas corte total por seguridad, considera el bipolar (siguiente sección).
Si necesitas controlar dos luces desde el mismo lugar, esa es otra solución: interruptor doble.

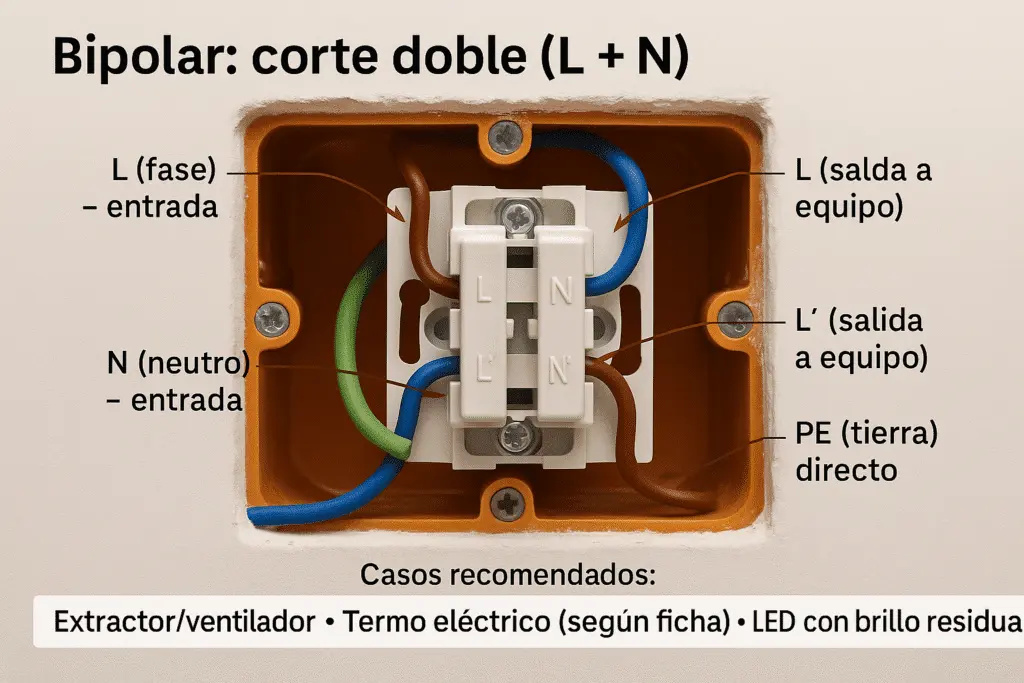

Bipolar: corte doble (fase + neutro) y casos recomendados

Un interruptor bipolar abre dos conductores a la vez (p. ej., fase y neutro en 230 V). Ofrece aislamiento total del equipo o luminaria, útil para mantenimiento seguro, ambientes con humedad o cuando un dispositivo lo exige. Valida siempre con normativa local y manual del equipo.

Esquema mental (simplificado)
L → [Polo 1 del bipolar] → Equipo
N → [Polo 2 del bipolar] → Equipo
PE (tierra) → directo por caja de paso → Equipo

Cuándo conviene (y por qué)

Si lo eliges solo por “seguridad extra”, revisa antes si basta con unipolar y protección diferencial operativa (TEST mensual).

Ventajas

• Aislamiento total del equipo (no queda ningún conductor vivo aguas abajo).
• Reduce fenómenos de brillo residual en algunas luminarias LED.
• Facilita mantenimiento sin ir al tablero (aunque siempre es buena práctica cortar en tablero).

Limitaciones y cuidados

• Más conexiones en la caja → exige orden y profundidad (prefiere caja 2×4 profunda).
• Debe admitir la corriente del equipo (ver ficha del mecanismo).
• Requiere bastidor y placa de la misma serie para un cierre firme y sin holguras.
  → Compatibilidades entre series.
  → Empotrado vs sobrepuesto (si no puedes empotrar).

Checklist de selección (rápido)

• El manual del equipo pide corte doble o el entorno lo justifica (humedad/LED con brillo).
• La caja 2×4 tiene profundidad suficiente para dos polos y conductores.
• Mecanismo con corriente admisible acorde al equipo.
• Bastidor/placa de la misma serie; cierre sin “morder” cables.
• Tierra (PE) permanece directa en caja de paso (no se interrumpe).
• Rotulado claro en tablero si el punto aísla equipos críticos.
  → Cómo rotular.

Errores comunes (evítalos)

• Usar bipolar para suplir protección de tablero. El bipolar no sustituye diferencial/termomagnético.
• Sobrecargar el mecanismo (equipo de mayor corriente que la nominal). Revisa ficha.
• Caja somera con conductores forzados → usa profunda y ordena curvas.
• Mezclar series (placa/bastidor) → holguras y mal cierre.

Si tu necesidad no es aislar del todo sino controlar dos luces desde el mismo punto, eso es interruptor doble, no bipolar.

Unipolar vs bipolar en casa: tabla comparativa

Reglas de decisión rápida

• Iluminación general (on/off): Unipolar (corta fase).
• Extractor/ventilador en baño o cocina: Bipolar (corte total y entorno húmedo).
• LED con tenue encendido/brillo residual: prueba Bipolar (abre ambos polos).
• Equipo que exige corte doble en su manual: Bipolar (respeta ficha técnica).
• Mantenimiento frecuente del equipo desde el frente: Bipolar (facilita aislar el punto).
• Si tu necesidad en realidad es controlar dos luces desde el mismo lugar, eso es interruptor doble, no bipolar.

Casos prácticos (orientativos)

• Dormitorio/pasillo/sala: unipolar para luz general.
• Baño: bipolar para extractor; unipolar para luz del techo/espejo.
• Lavadero/termo eléctrico pequeño (si el fabricante lo permite por corriente): bipolar para corte total en mantenimiento (ver ficha del mecanismo).
• Cocina (campana/extractor): bipolar recomendado; ubica fuera de salpicaduras.

Errores de selección (cómo evitarlos)

• Confundir “bipolar” con breaker de tablero: aquí hablamos de mecanismos de pared.
• Elegir unipolar donde piden corte total: revisa manual del equipo.
• Instalar bipolar en caja somera: usa 2×4 profunda y ordena conductores.
• Mezclar series/marcas: bastidor/placa de la misma serie para un cierre firme.

Apoyos internos útiles

• Empotrado vs sobrepuesto (si la caja existente no es 2×4).
• Rotular circuitos en el tablero (ahorra tiempo de mantenimiento).
• Botón TEST del diferencial (prueba periódica).

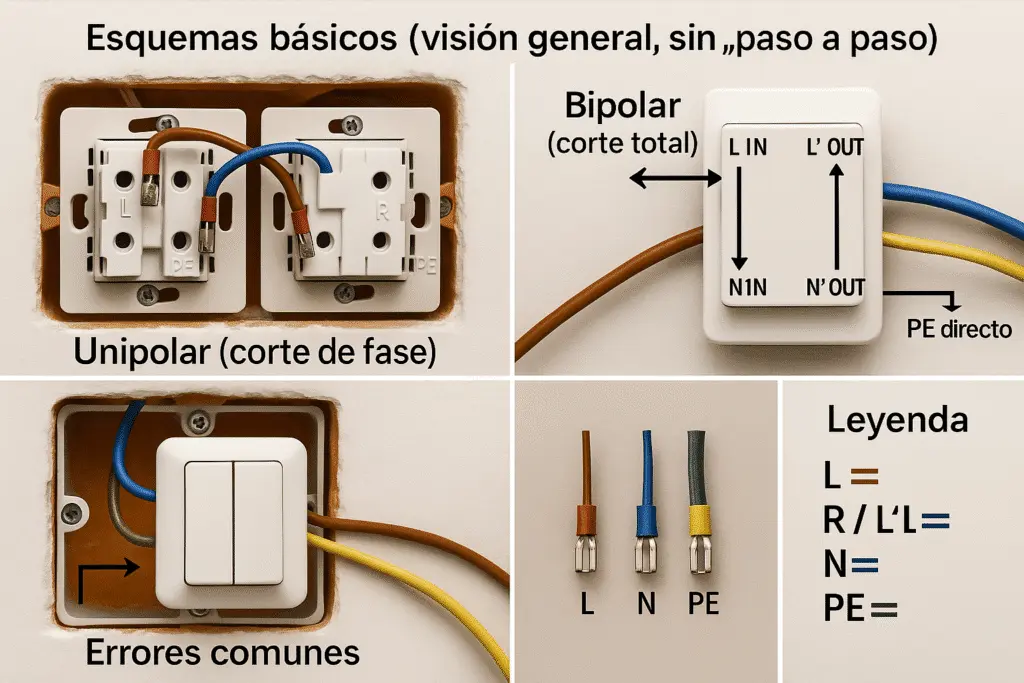

Esquemas básicos (visión general, sin “paso a paso”)

A continuación, la lógica eléctrica de cada mecanismo. Recuerda: el interruptor de pared corta conductores, no sustituye protecciones de tablero (ver normativa local).

Unipolar (corte de fase)

Función: abrir/cerrar solo la fase (L).
Uso típico: iluminación general on/off.

Caja de paso / registro                    Interruptor unipolar        Luminaria
┌─────────────────────────┐                ┌───────────────┐           ┌───────┐
│  L  ────────┬───────────┼──────────────▶ │  COM  →  R    ├─────────▶ │   L   │
│  N  ────────┼───────────┴──────────────┐ └───────────────┘           └──┬────┘
│  PE ────────┴──────────────────────────┴───────────────────────────────┴──────
│  (N y PE van directos a la luminaria; no pasan por el interruptor)
└──────────────────────────────────────────────────────────────────────────────┘
Leyenda: L = fase; N = neutro; PE = tierra; COM = común/fase de entrada; R = retorno

Claves del unipolar

• Identifica L; el retorno (R) va a la luminaria.
• N y PE permanecen en caja de paso (no se conectan al mecanismo).

Bipolar (corte total: fase + neutro)

Función: abrir/cerrar dos conductores a la vez (p. ej., L y N en 230 V).
Usos recomendados: extractores/ventiladores, equipos que exigen corte total, LED con brillo residual, mantenimiento seguro.

Caja de paso / registro                Interruptor bipolar                Equipo/Lámpara
┌─────────────────────────┐            ┌───────────────┬───────────────┐  ┌───────────┐
│  L  ────────────────┬───┼──────────▶ │  L (IN) → L'  │               │  │   L'      │
│  N  ────────────────┼───┼──────────▶ │  N (IN) → N'  │               │  │   N'      │
│  PE ────────────────┴───┴────────────┴───────────────┴───────────────┴──┴── PE (dir.)│
└────────────────────────────────────────────────────────────────────────────┴──────────┘
Leyenda: L(IN)/N(IN) = entradas; L'/N' = salidas hacia el equipo; PE directo (no se interrumpe)

Claves del bipolar

• Asegura caja 2×4 profunda: hay más conductores dentro.
• Verifica la corriente admisible del mecanismo frente al equipo.

Notas de cableado y colores (genéricas)

• Colores y marcados pueden variar; respeta tu normativa local.
• Mantén pelado justo; sin cobre a la vista; apriete firme en bornes.
• Ordena conductores con curvas suaves; nada debe quedar mordido por bastidor/placa.
• Tierra (PE) nunca se interrumpe en el interruptor: va directa por la caja de paso.

Verificaciones rápidas antes de cerrar

• Unipolar: L al común, retorno a la lámpara; N/PE en caja de paso.
• Bipolar: L y N (o dos activos) entran y salen del mecanismo; PE directo.
• Prueba: cada mecanismo enciende/apaga correctamente; sin zumbidos ni calor tras unos minutos.

Selección del mecanismo y compatibilidades

Elegir bien evita recalentamientos, holguras y placas que “bailan”. Define primero qué necesitas cortar (solo fase = unipolar; fase+neutro = bipolar) y después valida compatibilidad física.

1) Corriente admisible y uso

• Revisa la ficha del mecanismo (A/V). Elige un margen sobre la carga que vas a conmutar.
• Unipolar para iluminación general on/off.
• Bipolar para extractores/ventiladores, equipos que piden corte total o casos de LED con brillo residual (ver manual del equipo).

2) Caja, bastidor y placa (misma serie)

• Caja 2×4: estándar para unipolar; en bipolar conviene profunda (más volumen de conductores).
• Bastidor/placa: usa la misma serie/marca del mecanismo para encaje firme (evita mezclas).
  → Compatibilidades entre marcas y medidas.
  → Empotrado vs sobrepuesto (si no hay caja o va a la vista).

3) Bornes, cable y orden interno

• Bornes que acepten la sección real de tu cable (p. ej., conductores de 1,5–2,5 mm² en iluminación/equipos).
• Pelado justo, sin cobre a la vista y curvas suaves (nada mordido por bastidor/placa).
• En bipolar tendrás más conductores: planifica la ruta para que cierre sin esfuerzo.

4) Contexto y función

• Ambiente húmedo (baño/lavadero): frente fuera de salpicaduras; considera bipolar si el equipo lo justifica.
• Compatibilidad con otros módulos del paño (timbre, piloto, regulador): respeta alturas/retícula y la serie.

Tabla guía de selección (rápida)

Checklist antes de comprar

• Definí si necesitas unipolar (fase) o bipolar (corte total).
• Verifiqué corriente admisible del mecanismo vs carga real.
• Confirmé caja 2×4 (profunda para bipolar) y espacio para conducir cables.
• Elegí bastidor/placa de la misma serie (evita mezclas).
• Planeé orden de conductores (L/retorno en unipolar; L y N en bipolar).
• Rotulado previsto en tablero si el punto aísla un equipo específico.
  → Cómo rotular.

Altura, ubicación y acabado

Altura orientativa (mecanismos de pared): deja el centro del frente entre 90 y 110 cm sobre piso terminado para un accionado cómodo. Mantén la misma cota para todos los frentes del paño. Ajusta según tu proyecto y normativa local.

Ubicación respecto a puertas y mobiliario

• Distancia al marco de puerta: 10–20 cm desde el borde del vano para accionar al entrar.
• Zonas húmedas (baño/lavadero): coloca el frente fuera de salpicaduras directas y con acceso despejado.
• Interferencia con muebles/espejos: evita que la placa quede oculta o rozando cantos.
• Conjuntos de mecanismos: respeta una retícula (alineación vertical y horizontal) con los demás frentes del ambiente.

Acabado que evita problemas

• Caja 2×4 a ras del muro; si quedó profunda, usa aros/extensores para que la placa asiente plano.
• Bastidor a plomo: nivela antes del apriete final; tornillos parejos sin deformar el marco.
• Cierre limpio: la placa no debe morder conductores ni apoyar sobre tornillos.
• Curvas suaves de los cables dentro de la caja; sin cobre a la vista en bornes.
• Misma serie para mecanismo, bastidor y placa (evita holguras o diferencias de color).
  → Compatibilidades entre marcas y medidas.
  → Empotrado vs sobrepuesto (si no puedes empotrar).

Mini-checklist de entrega

• Centro del frente a 90–110 cm y alineado con el resto.
• Caja a ras; no hay “cráter” ni rebabas que separen la placa del muro.
• Bastidor nivelado; placa firme, sin “bailes”.
• Conductores sin cobre expuesto, con curvas suaves y sin quedar mordidos.
• Funcionamiento: el mecanismo enciende/apaga sin zumbidos ni calentamiento.
• Rotulado en tablero si el punto aísla un equipo específico.
  → Cómo rotular.

Errores visuales comunes (y su arreglo)

• Alturas disparejas entre frentes → traza línea guía con nivel antes de fijar.
• Placa separada del muro → corrige con extensor o ajusta la caja a ras.
• Placa torcida → suelta, nivel y reaprieta el bastidor.
• Holgura por mezclar series → reemplaza por bastidor/placa de la misma serie

Checklist rápido y errores comunes

Selección (antes de comprar/montar)

• ¿Necesitas cortar solo la fase? → Unipolar.
• ¿Requieres corte total (fase + neutro) por seguridad/LED con brillo/indicaciones del fabricante? → Bipolar.
• Corriente admisible del mecanismo ≥ demanda del punto.
• Caja 2×4: estándar para unipolar; profunda recomendada para bipolar. → Empotrado o superficie.
• Bastidor y placa de la misma serie que el mecanismo (evita holguras). → Compatibilidades.

Verificación (antes de cerrar la placa)

• Tensión cortada y verificada; diferencial con prueba periódica. → Botón TEST.
• Pelado justo, sin cobre a la vista, aprietes firmes.
• Curvas suaves; ningún conductor queda mordido por bastidor/placa.
• Unipolar: L al común, retorno a la luminaria; N/PE en caja de paso.
• Bipolar: L y N (o dos activos) entran y salen por el mecanismo; PE directo.
• Funcionamiento: enciende/apaga sin zumbidos ni calor tras 5–10 min.
• Rotulado del circuito en tablero si el punto aísla un equipo. → Cómo rotular.

Errores frecuentes (y solución inmediata)

Si lo que realmente necesitas es controlar dos luces desde el mismo lugar (no corte doble), eso es interruptor doble.

Preguntas frecuentes

También te puede interesar

• Interruptor doble: controla dos luces desde el mismo punto.
• Enchufes empotrados vs sobrepuestos: cuál elegir y por qué.
• Bases, bastidores y placas: compatibilidades entre marcas y medidas.
• Identificar y rotular circuitos del tablero (método simple para tu hogar).
• Botón TEST del diferencial: cada cuánto probarlo y qué hacer si no actúa.
