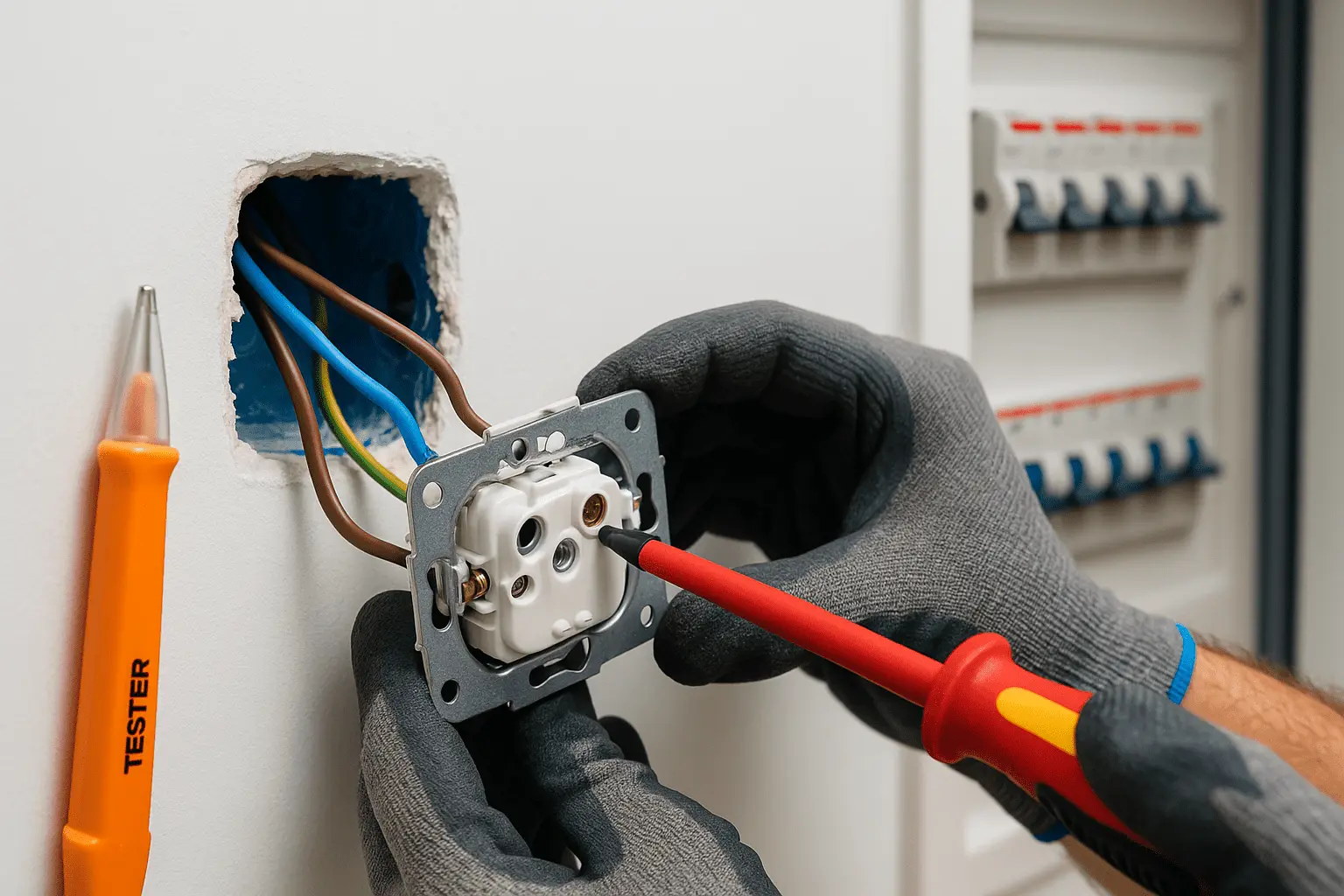

Cómo cambiar un tomacorriente: paso a paso para principiantes

Portada » Electricidad » Instalaciones y componentes Instalación eléctrica » Enchufes, tomacorrientes y fichas: tipos, compatibilidad y elección para el hogar

Antes de tocar cables: corta la energía y verifica que esté sin tensión

Yo cambio decenas de tomas al mes y el 90 % del éxito está en dejar el punto sin tensión de verdad. Hazlo así, sin enredos:

1. Prepara el lugar (1 min).

• Avísale a quien esté en casa que vas a cortar la luz.
• Seca el piso si hay humedad y trabaja con guantes y destornillador aislado.
• Ten una linterna a mano (el ambiente puede quedar oscuro).

2. Ve al tablero y ubica el circuito.

• Si el tablero está rotulado, baja el interruptor del circuito de enchufes del ambiente.
• Si no está rotulado, baja y sube uno por uno mientras alguien te confirma si se apaga una lámpara/artefacto de ese sector.
• Si hay dudas, baja el general. (ver normativa local)

Si quieres entender qué protege cada llave y por qué “salta”, aquí tienes una guía clara.

3. Verifica que el enchufe esté sin tensión (paso obligatorio).

• Usa un detector de voltaje sin contacto. Primero pruébalo en un enchufe activo para confirmar que funciona.
• Con la energía cortada, acércalo a la boca del tomacorriente: no debería encender ni pitar.
• Quita la tapa/embellecedor y vuelve a verificar sobre los cables antes de soltarlos.

4. Si el detector marca tensión, detente.

• Puede existir retorno, un circuito mal rotulado o un neutro compartido. Vuelve al tablero y corta el general.
• Si aun así marca, no continúes: llama a un profesional.

5. Señales para no seguir hoy.

• Caja húmeda/quemada, olor a plástico, “chispazos” previos, cables demasiado cortos o pelados en exceso.
• En baño, cocina o exterior, además de cortar y verificar, luego necesitarás tapa/IP adecuados (lo vemos más adelante).

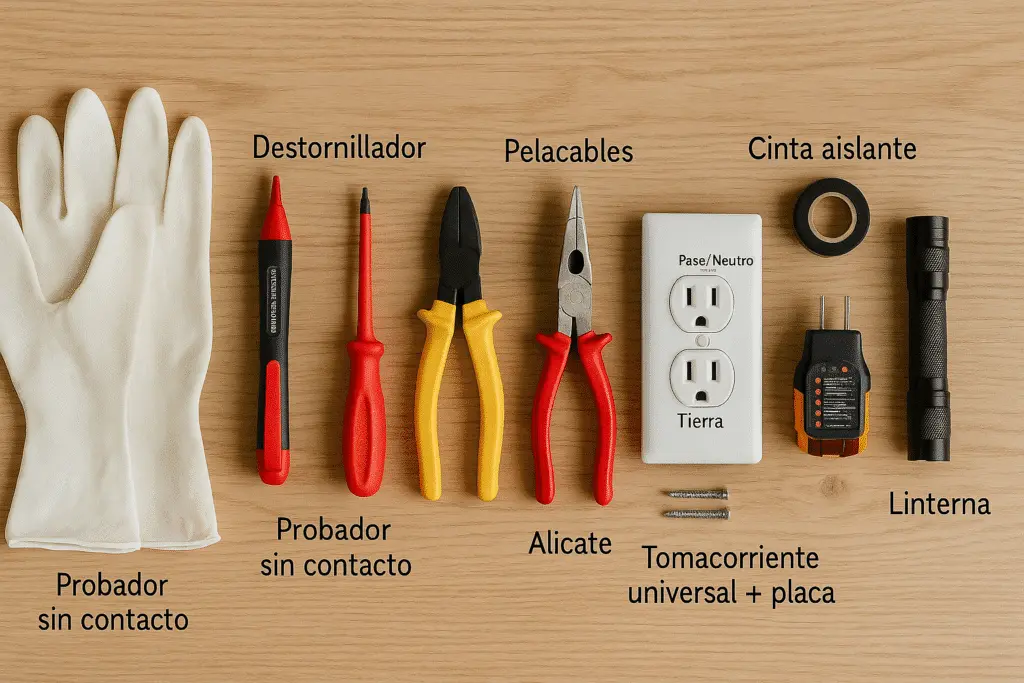

Lo que vas a necesitar (sin comprar de más)

Con un kit básico puedes cambiar la mayoría de los tomacorrientes sin problemas. Esto es lo que realmente uso en casa de mis clientes y por qué:

Herramientas mínimas

• Destornillador aislado plano y Philips: evitan deslizamientos y descargas accidentales.
• Pelacables/alicates: para pelar 8–10 mm de aislación (lo justo para que no quede cobre expuesto).
• Cúter (solo para abrir funda exterior con cuidado).
• Detector de voltaje sin contacto: confirma que el punto está sin tensión antes de tocar.
• Nivel pequeño: deja el frente derecho, sin “cabecear”.
• Linterna: el ambiente puede quedar oscuro al cortar la energía.

Materiales que conviene tener a mano

• Tomacorriente nuevo del mismo formato (10 A o 16 A). Si tienes dudas entre empotrado o sobrepuesto, aquí explico cuándo conviene cada uno.
• Embellecedor/placa compatible con tu marca/serie.
• Tornillos para caja (algunos recambios no los incluyen).
• Punteras/ferrules si tus conductores son flexibles (evitan que los hilos se corten al apretar).
• Pequeño tramo de cable para “extender” si los conductores quedaron demasiado cortos (usa sección equivalente; si dudas, revisa esta guía rápida).

Tips de compra rápida (1 minuto)

• Compatibilidad: que el mecanismo calce en tu caja empotrada o en tu caja de superficie.
• Tierra presente: si tu instalación tiene conductor de tierra (⏚), elige toma con borne de tierra (obligado en cocina/baño/exterior; ver normativa local).
• Ambiente: si hay salpicaduras o polvo, considera tapa o modelo estanco; para decidir el nivel de protección, te dejo la guía práctica de IP.
  y, cuando hay niños, opciones con tapa/childproof.

Truco de taller: antes de desarmar, saca una foto al cableado actual. Si se mueve un conductor, esa foto te salva.

Identifica fase, neutro y tierra sin confundirte

Aquí es donde más se cometen errores tontos. Yo lo resuelvo siempre con método, no con “memoria del color” (porque cambia según el país o la antigüedad de la instalación).

Paso A — No confíes solo en los colores

• En muchas viviendas modernas, Neutro = azul y Tierra = verde/amarillo; la Fase suele ser café/negro/gris. En casas antiguas he visto combinaciones distintas.
• Por eso, toma los colores como pista, no como verdad absoluta (ver normativa local).
• Si quieres repasar formatos y compatibilidades de tomas, esta guía te ubica rápido.

Paso B — Lee el propio mecanismo

• La mayoría de los tomacorrientes trae marcado: L (fase), N (neutro) y el símbolo de tierra (⏚).
• Antes de desconectar los cables viejos, saca una foto y fíjate dónde estaba cada uno.

Paso C — Verificación con instrumentos (mi forma “a prueba de dudas”)

1. Detector sin contacto: con el circuito encendido (haz esto antes de cortar la energía en el tablero), acércalo a cada conductor:
   • El que activa el detector es casi siempre la Fase (L).
   • Los otros dos no deberían activar (Neutro y Tierra).
2. Corta la energía (como explicamos en la sección anterior) y vuelve a comprobar sin tensión.
3. Si tienes un probador de enchufes o multímetro, al final del montaje te confirmará que L y N no están invertidos y que la tierra está presente.

Paso D — ¿Y si no hay tierra?

• En algunas viviendas viejas, no hay conductor de tierra. En zonas húmedas (cocina/baño/exterior) eso no es aceptable; lo correcto es llevar tierra o llamar a un profesional.
• Para ambientes con agua, revisa también el grado IP y opciones de tapa estanca.

Atajo práctico (mi checklist al identificar):

• Verifico marcas L/N/⏚ en el mecanismo nuevo.
• Confirmo Fase con el detector (antes de cortar).
• Corto en tablero y vuelvo a probar: sin tensión.
• Marco con cinta cada conductor si los colores confunden.

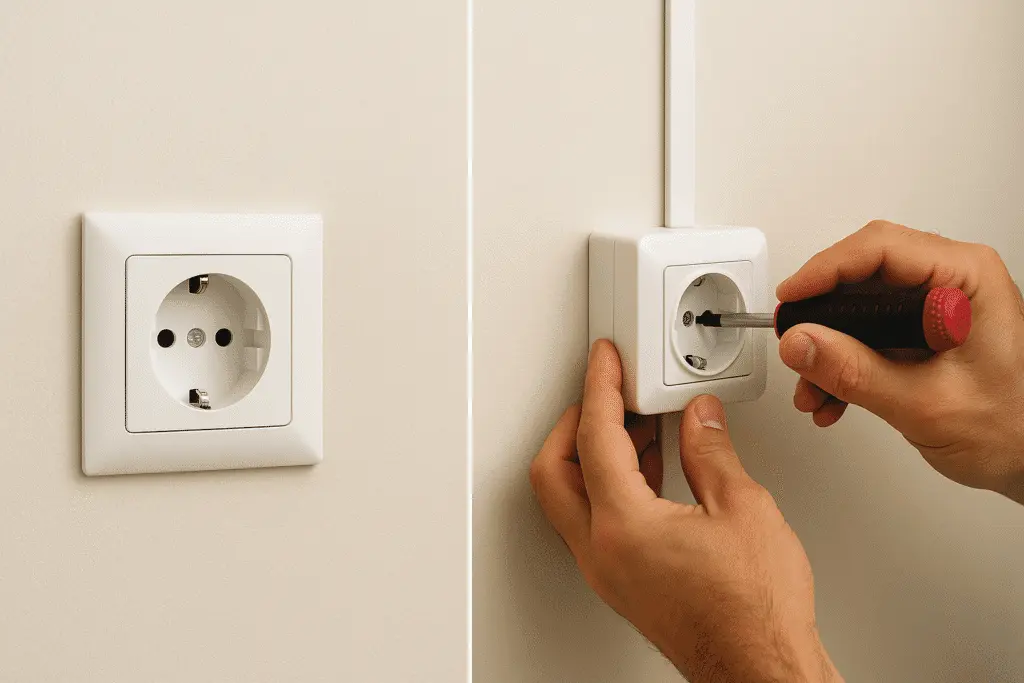

¿Empotrado o sobrepuesto? elige el recambio correcto

Cuando llego a una casa, antes de tocar un tornillo miro cómo está resuelto el punto. Eso define el recambio y te ahorra frustraciones.

Cómo decidir en 2 minutos

• Empotrado (lo más común): si tienes caja en muro (tabique/hormigón) en buen estado y con profundidad suficiente para alojar cables sin apretarlos, mantén el formato. Queda al ras, más estético y fácil de limpiar.
• Sobrepuesto (superficie): si la caja está rota, muy chica, fuera de escuadra o simplemente no hay caja, uso caja de superficie + canaleta. Es la mejor solución cuando no quieres “picar” el muro y necesitas dejarlo seguro y prolijo.

Qué reviso yo antes de comprar el mecanismo

• Estado de la caja: sin quemaduras, sin humedad y con espacio para ordenar los conductores. Si está dañada, conviene reemplazar caja o pasar a superficie.
• Profundidad real: si usas cables flexibles con punteras o el conector del aparato es voluminoso, una caja más profunda evita que el frente quede “cabeceando”.
• Compatibilidad placa/serie: que el mecanismo y embellecedor sean de la misma serie para que cierre perfecto.
• Tierra disponible: si hay conductor de tierra (⏚) en la caja, elige toma con tierra. En cocina/baño/exterior es clave (ver normativa local).

Retrofit limpio, sin obra
Cuando el ambiente ya está terminado y no quieren polvo ni ruido, resuelvo con caja de superficie + canaleta bien alineada. Aquí explico el criterio y cuándo conviene cada formato:

• Enchufe empotrado vs sobrepuesto (pros y contras reales).
• Canaletas para cables (tipos, medidas y ejemplos claros).

Consejo práctico de instalación

• Presenta el mecanismo dentro de la caja antes de fijar: así ves si los cables no quedan pellizcados.
• Si los conductores son cortos, empálmalos con sección equivalente y deja una reserva suave en la caja (si dudas con la sección, esta tabla ayuda).

Desmontaje seguro del tomacorriente viejo (sin dañar la caja)

Aquí me tomo un minuto extra porque un mal tirón rompe cajas o afloja empalmes que después dan falsos contactos.

Paso a paso que uso en casa de clientes

1. Confirma otra vez “sin tensión”.
   Detector sin contacto sobre la boca y luego sobre los cables al retirar la tapa. Cero pitidos = seguimos. (ver normativa local)
2. Quita embellecedor y tornillos del mecanismo.
   • Embellecedor: suele salir con un leve giro/clip.
   • Tornillos: guárdalos en un contenedor; algunos vienen calibrados para cajas metálicas/plásticas.
3. Extrae el mecanismo sin “arrancar” cables.
   • Toma el cuerpo del tomacorriente y tira recto, despacio.
   • Si la caja es poco profunda, mueve como bisagra para ver los bornes sin forzar.
4. Libera conductores con orden.
   • Afloja los tornillos de L, N y ⏚ y saca uno por vez.
   • Si el cable es flexible y sin puntera, revisa que no tenga hilos cortados; si los hay, corta y pela nuevamente 8–10 mm.
5. Inspección rápida de la caja.
   • Señales de calor: ennegrecido, olor a plástico, puntas resecas.
   • Espacio y fijación: que los orejones de la caja estén firmes y que no haya restos sueltos.
   • Reserva de cable: deja un bucle suave para trabajar cómodo; si no alcanza, prepara un empalme con sección equivalente (si dudas con la sección, revisa la tabla: awg a mm2 tabla y conversion rapida para cables.
6. Limpieza y preparación.
   • Retira polvo o restos de pintura que impidan asentar el nuevo frente.
   • Presenta el mecanismo nuevo para confirmar que calza y que los cables no quedarán pellizcados.

Consejos de campo (me han ahorrado reclamos):

• Foto del cableado antes de soltar el primero.
• Si la caja está rota o muy chica, evalúo pasar a caja de superficie + canaleta para un retrofit limpio.
• En zonas con agua, planifico desde ya tapa/IP apropiado para el nuevo montaje.

Conexión del nuevo: borneado correcto y apriete que no se suelta

Aquí es donde más fallas veo cuando me llaman “porque la toma se calienta” o “a veces no hace contacto”. Te dejo mi método, simple y seguro.

A. Prepara los conductores (1 minuto)

• Revisa la sección: si el cobre está maltratado o subdimensionado, corta y pela 8–10 mm de aislación. Si necesitas extender, usa cable de igual sección (si dudas, apóyate en esta tabla rápida).
• Endereza puntas para que entren plomas en el borne. En cable flexible, coloca punteras/ferrules: evitan que los hilos se corten al apretar.

B. Identifica los bornes (sin confundir L, N y tierra)

• La gran mayoría marca L (fase), N (neutro) y ⏚ (tierra).
• Si el viejo estaba mal conectado o los colores no ayudan, repásalo con mi guía de tipos/formatos y compatibilidades.

C. Conecta con criterio (paso a paso)

1. Tierra (⏚) primero: es tu “seguro” si algo falla. Inserta bien el cobre, sin pelado a la vista.
2. Neutro (N) y luego Fase (L): así mantienes orden y reduces cruces.
3. Apriete firme: con destornillador aislado, ajusta hasta sentir freno sólido, sin pasar de rosca.
   • Prueba de tracción: tira suave de cada conductor; si se mueve, reabre y repite.
   • Nunca aprietes sobre aislación; el cobre debe quedar bajo la mordaza del borne.

D. Orden dentro de la caja (para que cierre perfecto)

• Forma un bucle suave con los tres conductores, sin “dobleces en U” que partan el cobre.
• Evita que ningún cable quede detrás de los tornillos del mecanismo (después pellizcan).
• Si estás haciendo un retrofit en superficie + canaleta, presenta la tapa y confirma que el embellecedor asienta al ras.

E. Señales de que algo quedó mal (corrige antes de cerrar)

• Cobre a la vista, hilos sueltos o tornillo que gira sin ajustar.
• Cable rígido con pelado excesivo (puede tocar metal o la caja).
• Conductores tirantes que levantan el mecanismo.

F. Nota por ambientes especiales

• En baño, cocina o exterior, el recambio debe considerar tapa/IP adecuados (ver normativa local).
  y, si hay niños, mira estas opciones: Tomas con tapa y childproof que comprar y donde instalarlas.

Consejo de oficio: cuando termino de apretar, golpeo muy suave el costado del mecanismo con el mango del destornillador; si un borne estaba “al límite”, ese toque lo delata (el cable se suelta). Mejor que pase ahora y no en dos semanas.

Cierre y fijación: alineado, firme y sin pellizcar cables

Este tramo define el acabado y evita ruidos, juego o falsos contactos. Así lo hago en las visitas:

A. Presentación “en seco” (prueba antes de atornillar)

• Coloco el mecanismo ya cableado dentro de la caja y lo apoyo sin tornillos.
• Muevo leve a izquierda/derecha para comprobar que ningún conductor queda detrás de las orejas de fijación ni tenso.
• Si noto tirantez, reordeno el bucle de cables (que entren suaves hacia el fondo).

B. Atornillado progresivo (para que no quede torcido)

• Enrosco ambos tornillos de fijación hasta que “toman”, y recién ahí ajusto alternando: un cuarto de vuelta uno, un cuarto el otro.
• Apoyo un nivel sobre el marco del mecanismo. Si el muro está fuera de escuadra, priorizo que el frente quede recto (no sigas el borde de una caja mal puesta).
• Aprieto hasta que quede firme pero sin deformar el plástico. Si el tornillo gira “en falso”, reviso la oreja de la caja; a veces toca cambiarla o pasar a caja de superficie + canaleta para un retrofit limpio.

C. Embellecedor/placa: al ras y sin “cabeceo”

• Presento la placa y verifico que asiente pareja en todo el perímetro.
• Si “cabecea” o queda una luz, suele ser por:
  • Cables haciendo tope detrás → rehago el bucle, más abierto.
  • Pintura o rebaba en la caja → retiro restos para que la placa apoye.
  • Caja muy superficial para el mecanismo elegido → evalúo caja más profunda o solución de superficie.

D. Chequeo táctil y visual final (30 segundos)

• Paso la mano alrededor: no debe moverse ni quedar holgura.
• Reviso que los tornillos no se vean pasados y que el logo/texto de la placa quede horizontal.
• Confirmo que la tierra (si existe en el punto) no quedó suelta dentro de la caja.

E. Nota para ambientes con agua/polvo

• Si es cocina/baño/exterior, coloco tapa o modelo estanco acorde (IP según ubicación). Eso se define por la zona; aquí tienes la guía práctica.

Prueba final y checklist en 1 minuto

Antes de dar el punto por “listo”, siempre hago esta secuencia. Es corta y evita reclamos después.

A. Energiza el circuito y prueba con algo simple

1. Sube el interruptor del circuito en el tablero.
2. Conecta una lámpara o cargador de celular (consumo bajo) y confirma que enciende/carga.
3. Si tienes un probador de enchufes, úsalo ahora: te marca Fase/Neutro correctos y tierra presente.
   • Si el probador indica inversión o ausencia de tierra, corta la energía y revisa borneado en L/N/⏚.
   • Si “salta” una protección al energizar, repasa qué protege cada una.

B. Revisión táctil y olfativa (sí, sirve)

• Deja 5–10 minutos conectado un equipo moderado (ej.: hervidor apagado, notebook, pequeño ventilador).
• Toca suavemente el frente y el marco: debe sentirse frío o levemente templado, jamás caliente.
• Acerca la nariz: no debe oler a plástico recalentado.

C. Alineación y juego

• Mueve el enchufe con los dedos: no debe tener holgura.
• Si se desplaza, baja la energía otra vez, ajusta tornillos alternando (un poco cada lado) y confirma que ningún cable esté pellizcado.

D. Mini-checklist de cierre (guárdala a mano)

• Energía cortada al trabajar; detector sin contacto usado antes de tocar.
• Borneado correcto L–N–⏚ y prueba de tracción en cada conductor.
• Cables ordenados en bucle suave, sin cobre a la vista.
• Placa al ras, sin cabeceo ni tornillos pasados.
• Prueba con carga ligera + probador de enchufes OK.
• Sin calor/olor anormal tras 10 minutos.
• En baños/cocina/exterior, confirmar IP/tapa según ambiente.

Errores comunes (y cómo no caer)

Después de tantos cambios de tomas en terreno, estos son los tropiezos que más veo. Te dejo el síntoma y cómo lo resuelvo yo.

• No cortar/confirmar energía.
  Síntoma: chispazo al aflojar un borne.
  Mi regla: siempre corto en tablero y verifico con detector sin contacto antes de tocar.
• Apretar sobre la aislación (o con cobre sobrante).
  Síntoma: falso contacto y calentamiento.
  Solución: pelo 8–10 mm; el cobre queda bajo la mordaza y no se ve fuera del borne.
• Confundir L/N o dejar la tierra suelta.
  Síntoma: equipos inestables o probador marcando error.
  Solución: respeto marcas L–N–⏚ del mecanismo y hago prueba de tracción en cada conductor.
  Si dudas de formatos y compatibilidades, repasa esta guía corta.
• Usar sección de cable que no corresponde.
  Síntoma: calentamiento del punto, olor a plástico.
  Solución: mantengo misma sección que llega a la caja; si debo extender, empalmo con igual sección. Cuando hay dudas, esta tabla me salva.
• Forzar dentro de la caja (cables tirantes/pellizcados).
  Síntoma: frente que “cabecea” o se mueve al enchufar.
  Solución: dejo bucle suave y presento el mecanismo antes de atornillar.
• Reusar cajas rotas o muy superficiales.
  Síntoma: tornillo que no toma, placa que no asienta.
  Solución: cambio la caja o resuelvo con superficie + canaleta cuando no quiero obra.
• Olvidar el ambiente: agua/polvo/niños.
  Síntoma: salpicaduras, grasa o dedos curiosos cerca de la toma.
  Solución: elijo IP acorde y tapa/childproof donde corresponde.
• No probar al final.
  Síntoma: todo “parece bien” pero falla al usarlo.
  Solución: probador de enchufes o carga ligera 10 min y revisión de calor/olor.

Guía rápida por ambientes (qué montar, dónde y con qué detalles)

Aquí dejo lo mismo que recomiendo en terreno, ambiente por ambiente, para que el recambio quede seguro, práctico y prolijo.

Living/estar (TV, consolas, audio)

• Formato: empotrado si la caja está bien; si falta punto detrás del mueble, uso superficie + canaleta prolija.
• Altura/ubicación: detrás del mueble, dejando espacio para fichas anguladas.
• Extras: doble toma o toma + USB (si es de calidad).
• Seguridad: sin agua ni vapor; no se requiere IP especial.
• Tip: planifica dos tomas: una para TV y otra para periféricos. Si dudas con formatos y compatibilidades, repasa:
  Enchufes y tomacorrientes en paises hispanos guía rapida.

Escritorio/home office (PC, monitor, router)

• Formato: empotrado; si el muro está terminado y faltan puntos, superficie + canaleta discreta.
• Tierra: imprescindible en la línea del PC.
• Protección de continuidad: evalúa UPS para evitar apagados bruscos.
• Tip: deja un punto dedicado para router/ONT alto en pared o dentro de un organizador.

Dormitorios (lámparas, cargadores)

• Formato: empotrado.
• Altura: 30–40 cm del piso a cada lado de la cama.
• Seguridad con niños: considera tomas con obturadores/tapa.
• Tip: una toma extra detrás del velador evita “zancos” de regletas.

Cocina (pequeños electrodomésticos)

• Formato: empotrado; nunca sobre la cocina ni frente a salpicaduras directas.
• Tierra + IP: en zonas de agua/grasa ligera, considera tapa o IP adecuado según ubicación.
• Altura: sobre cubierta, dejando espacio para fichas.
• Tip: si el cableado es antiguo, verifica sección y estado; si debes extender, usa igual sección (guía de equivalencias).

Baño (secador, afeitadora, bidé eléctrico, etc.)

• Formato: empotrado con tapa o toma estanca según la zona (distancias a lavamanos/ducha; ver normativa local).
• Tierra e IP: obligados por ambiente húmedo; guía práctica de IP.
• Tip: ubica el punto fuera de salpicaduras y a altura cómoda, sin cables cruzando el lavamanos.

Lavadero (lavadora/secadora, plancha)

• Formato: empotrado, preferentemente circuito dedicado para máquinas demandantes (ver normativa local).
• Altura: evita zonas donde se acumule agua; deja holgura para mangueras.
• Tip: si el equipo vibra, confirma que el frente no cabecee (caja firme y tornillos al día).

Exterior/terraza

• Formato: estanco IP según exposición (techado/intemperie).
• Ubicación: siempre protegida de lluvia directa y a resguardo de riego.
• Tip: si necesitas puntos nuevos sin obra, resuelvo con superficie + canaleta exterior de buena calidad.

General para todos los ambientes

• L–N–⏚ correctos y prueba de tracción en cada conductor.
• Bucle suave dentro de la caja, sin cobre a la vista.
• Placa al ras y frente sin holguras.
• Prueba final con carga ligera y chequeo de calor/olor 5–10 min.

Preguntas frecuentes (corto y útil)

También te puede interesar

• Empotrado o superficie: cuándo conviene cada formato y cómo dejarlo prolijo.
• Canaletas bien resueltas: tipos, medidas y cuántos cables entran sin apretar.
• Tomas seguras con tapa/childproof: dónde instalarlas y qué comprar.
• Grado IP por ambiente (baño/cocina/exterior): elige sin sobredimensionar.
• Equivalencias AWG ↔ mm²: para empalmes o extensiones con la sección correcta.
