Derivaciones limpias en canaleta: curvas, tapones y uniones estéticas

Secuencia express en cinco pasos para lograr derivaciones limpias y juntas discretas

Objetivo: dejar la canaleta con un recorrido recto, accesorios bien asentados y una tapa continua, sin saltos ni “dientes” en uniones, curvas, T y remates.

Seguridad básica: corta la energía del circuito antes de intervenir, no manipules instalaciones si no tienes conocimientos y, ante dudas, consulta a un electricista autorizado (ver normativa local).

Marcar el recorrido y las derivaciones

• Traza líneas guía con nivel y cinta métrica. Señala dónde irán curvas, uniones, T y tapón final.
• Evita quiebres innecesarios: mientras menos uniones visibles, mejor resultado estético.
• Desde mi experiencia, hago una prueba en seco presentando la base y los accesorios antes de fijar: detecta a tiempo desalineaciones y muros irregulares.

Fijar la base recta y continua

• Limpia la superficie para mejorar la adherencia. Si usas fijación adhesiva, presiona unos segundos; si es atornillada, alinea y perfora según el fabricante.
• Comprueba con el nivel cada tramo y corrige a tiempo. La base bien alineada es el 80% del acabado de la tapa.

Cortar a escuadra y preparar los cantos

• Usa caja de ingletes (o guía de corte) para mantener 90° exactos en las uniones visibles.
• Desbarba los bordes: las rebabas impiden que la tapa asiente y generan microescalones.
• Aspira o limpia el polvo antes de encastrar.

Presentar accesorios y repartir holguras

• En uniones rectas, centra la copla entre los dos tramos para que la tapa no “trabaje”.
• En curvas y T, asegura el encastre completo y reparte pequeñas tolerancias en dos o más puntos; así no se nota en un solo lugar.
• Revisa la continuidad de la tapa de frente y a 45°: si ves sombra o salto, ajusta antes de cerrar.

Cerrar tapas de manera progresiva y verificar el acabado

• Cierra desde un extremo al otro, sin forzar. Si una curva abre la tapa, revisa el radio y el llenado interno.
• Haz la prueba final a 1–2 metros: la línea debe verse continua, sin quiebres ni dientes en esquinas o remates.

Checklist express antes de avanzar

• Recorrido trazado y base nivelada.
• Cortes a 90° y cantos desbarbados.
• Accesorios encastrados sin holguras visibles.
• Tapa continua al tacto y a 45°.
• Revisión final a 1–2 m sin escalones ni sombras.

Qué es una derivación limpia en canaletas y cómo comprobar la continuidad de la tapa a simple vista

Qué significa “derivación limpia”.

Cuando hablo de una derivación limpia me refiero a un cambio de dirección o ramificación donde la línea visual de la canaleta se mantiene continua. Eso implica:

• La tapa queda al ras respecto de la base, sin escalones.
• Las juntas (en coplas, curvas, T y tapones) no delatan el cambio a simple vista.
• El recorrido conserva paralelismo con muros, marcos y muebles, evitando dientes y quiebres innecesarios.
• El interior no va sobrecargado; si la canaleta va llena, la tapa abre o se arquea.

Por qué suele fallar.

En terreno, la mayoría de las “derivaciones sucias” vienen de tres causas:

1. Cortes sin escuadra o con rebabas: la tapa topa y queda una micro-sombra.
2. Desalineación de bases: la copla o la curva corrige a la fuerza y la tapa trabaja.
3. Exceso de llenado o radios cerrados: la tapa abre, especialmente en curvas y T.

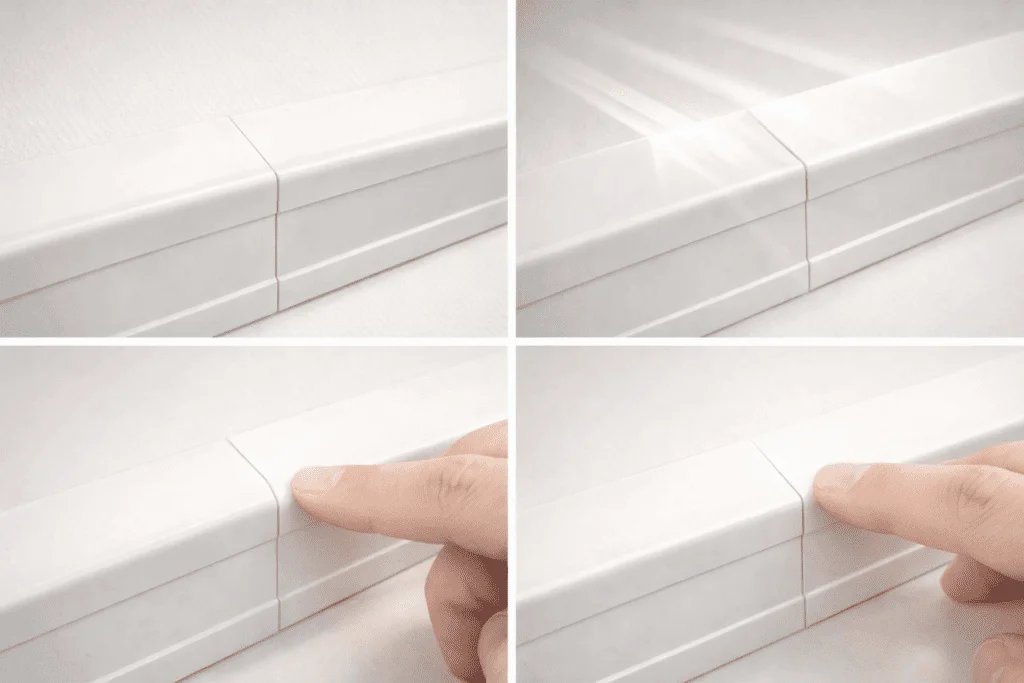

Cómo comprobar la continuidad de la tapa a simple vista.

Te dejo el método que uso antes de dar por terminada una derivación:

1. Vista frontal
   Colócate frente al tramo y revisa que la línea superior de la tapa sea recta y sin saltos. Si notas un “diente” en una unión, hay desalineación o rebaba.
2. Vista a 45° (prueba de sombra)
   Camina a un lado y mira la unión con luz rasante (natural o de linterna). Las sombras revelan escalones que de frente pasan desapercibidos.
3. Prueba al tacto
   Desliza suavemente la yema del dedo a lo largo de la junta. Si sientes arista o enganche, falta desbarbado o hay un micro-escalón por corte impreciso.
4. Prueba de presión de tapa
   Presiona con dos dedos junto a la unión, sin forzar. Si la tapa bombea o abre, suele ser exceso de cables, un radio muy cerrado o la copla mal centrada.
5. Control con regla o hilo
   Apoya una regla recta o tensa un hilo fino a lo largo del borde de la tapa. Cualquier separación o vientre indica que la base no quedó perfectamente alineada.
6. Cierre por secuencia
   Verifica que la tapa se haya cerrado de extremo a extremo en línea. Cuando cierro una T o una curva, siempre repito el cierre final del tramo previo: muchas veces un ajuste atrás corrige el salto adelante.

Qué acepto como “bien logrado”.

• A contraluz no aparecen sombras marcadas en uniones.
• A 1–2 metros, la línea es continua y no se adivina dónde empieza la T, la curva o la copla.
• Al tacto, la tapa no presenta aristas ni se hunde o abre al presionar.

Seguridad básica: trabaja con la energía cortada, no intervengas si no tienes conocimientos y, ante dudas, consulta a un electricista autorizado (ver normativa local).

Mini-checklist de aceptación de la derivación

• La tapa cierra sin forzar en toda la longitud.
• No hay sombras ni “dientes” en las uniones al mirar a 45°.
• La base está alineada; la regla no marca vientres.
• Los bordes están desbarbados; al tacto no hay aristas.
• La T o curva no abre la tapa al presionar suavemente.

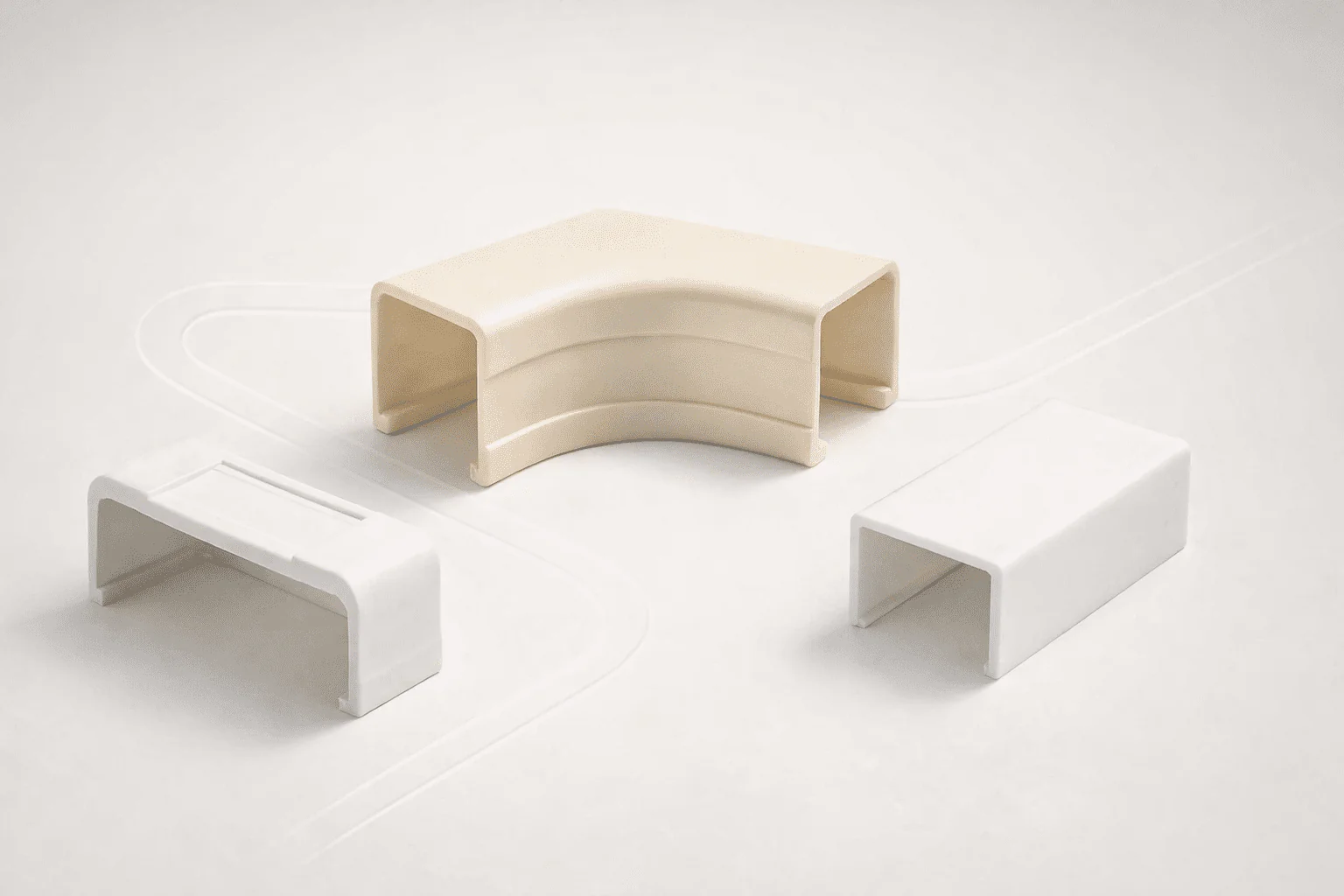

Accesorios que definen el acabado: tabla de decisiones para unión recta, curvas a 90° y tapón de remate

Antes de instalar, me funciona pensar qué encuentro voy a resolver: tramo con tramo, cambio a 90° o fin de recorrido. Con eso elijo el accesorio correcto y la tapa queda continua.

Reglas rápidas que aplico en obra

• Si es tramo con tramo, siempre pruebo primero con la unión recta (ver Producto #1) y reviso a 45°; si hay sombra, vuelvo a desbarbar.
• Si es giro a 90°, prefiero accesorio de curva antes que dos cortes a 45°: la tapa asienta mejor y el radio es constante. Para esquina interna, uso curva interior (ver Producto #2); para externa, curva exterior.
• Si es fin de recorrido, tapón final (ver Producto #3) y un microajuste del corte para que apoye sin luz.

Notas de compatibilidad y montaje

• Revisa la medida del perfil (ej.: 20×12, 40×25, etc.). La compatibilidad depende del fabricante y la serie.
• Mantén el factor de llenado razonable; si la canaleta va repleta, la tapa abre en curvas y T (ver normativa local).
• Presenta el accesorio en seco antes de fijar: alinea bases, centra la copla y reparte holguras para que no se noten en un solo punto.

Errores frecuentes que arruinan el acabado

• Intentar un 90° con cortes a 45° sin caja de ingletes: quedan dientes y sombras.
• No desbarbar: la tapa “topa” y se ve la unión.
• Forzar la tapa para “cerrar”: a la semana reaparece la abertura.

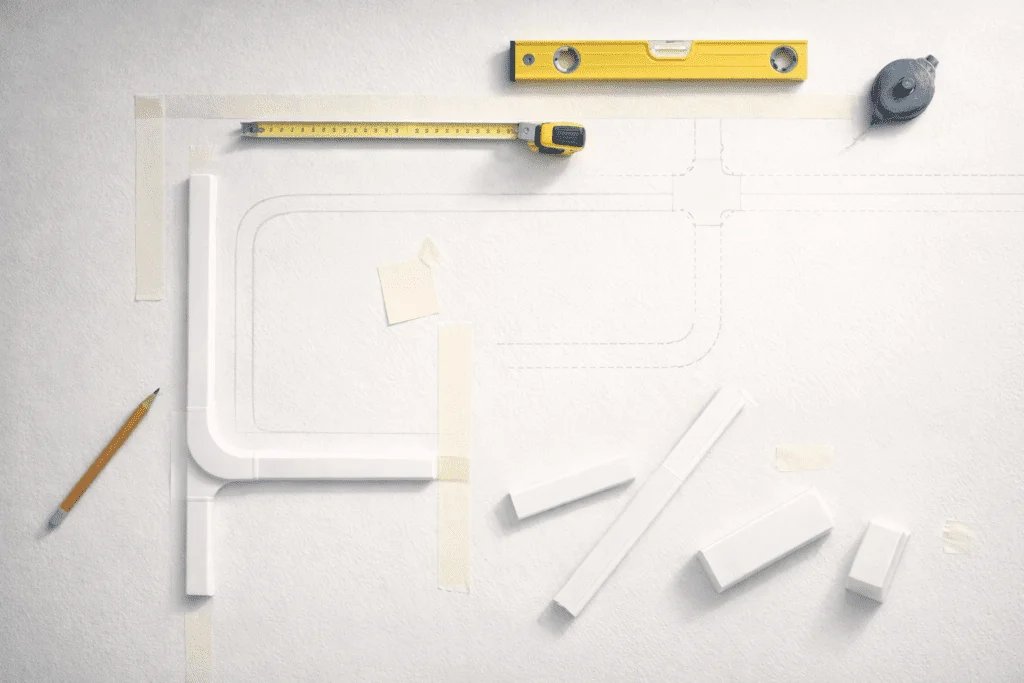

Planificar el recorrido y la sección de la canaleta para radios consistentes y menos uniones visibles

Objetivo: diseñar un trazado con la menor cantidad de cortes y accesorios posibles, manteniendo paralelismo con muros y muebles para que la tapa se vea continua.

1) Dibuja el recorrido antes de perforar

• Marca líneas con nivel y cinta, incluyendo los puntos donde habrá curvas, T y remate.
• Prioriza trayectos rectos y largos; cada corte extra es una oportunidad de que aparezca un “diente”.
• Si el ambiente tiene zócalos o marcos prominentes, decide si ir sobre o alineado a ellos para que el borde de la tapa quede paralelo.

2) Elige la sección de la canaleta según el paquete de cables

• Identifica cuántos cables irán ahora y si habrá crecimiento futuro (deja holgura).
• Evita llenar la canaleta “a tope”: el exceso hace que la tapa abra en curvas y T.
• Para entender tipos y medidas, revisa: Canaletas para cables: tipos, medidas y cuándo usarlas.
• Para dimensionar de forma ordenada según cantidad de conductores, consulta: cómo calcular la sección de canaleta según cantidad de conductores.
  (Los valores concretos dependen del diseño y la normativa local).

3) Planifica radios y accesorios antes de cortar

• En esquinas a 90°, define si usarás curva interior, curva exterior o curva plana (según el encuentro); así evitarás improvisar con dos cortes a 45°.
• Las derivaciones en T deben quedar centradas en el cruce para repartir holguras y que la tapa no “trabaje” en una sola rama.
• Los remates contra muros o muebles necesitan tapón final; prevé unos milímetros de tolerancia en el último corte para que apoye sin luz.

4) Prueba en seco y confirma continuidad

• Presenta base + accesorios sin fijar y mira a 45°: si aparece una sombra en la futura junta, corrige el trazo antes de perforar.
• Desde mi experiencia, cuando el muro no está perfectamente plano, reparto la tolerancia en dos tramos en lugar de uno: así la vista no delata un único salto.

5) Seguridad y normativa

• Trabaja con la energía cortada y usa EPP básico.
• Los criterios de separación, llenado y fijación dependen de la normativa local y del fabricante.

Mini-checklist de planificación

• Recorrido recto y paralelo a elementos visibles.
• Sección elegida con holgura para cables actuales y futuros.
• Accesorios definidos (curvas, T, tapón) antes de cortar.
• Prueba en seco revisada de frente y a 45°.
• Tolerancias previstas en remates y cambios de plano.

Fijar y cortar la canaleta para un cierre de tapa al ras y sin escalones

Objetivo: base perfectamente alineada y cortes limpios para que la tapa cierre sin saltos.

1) Preparar superficie y elegir fijación

• Limpia polvo y grasa; mejora la adhesión.
• Adhesiva: presiona uniforme unos segundos; evita correcciones bruscas.
• Atornillada: marca, perfora y fija sin deformar la base (consulta par de apriete del fabricante).
• Guía de opciones de fijación: Fijaciones para canalización: grapas, abrazaderas y tornillería adecuada.

2) Alinear mientras fijas

• Presenta 50–80 cm, verifica con nivel y fija; repite.
• Evita “serpenteos”: cualquier desviación se verá en la tapa.

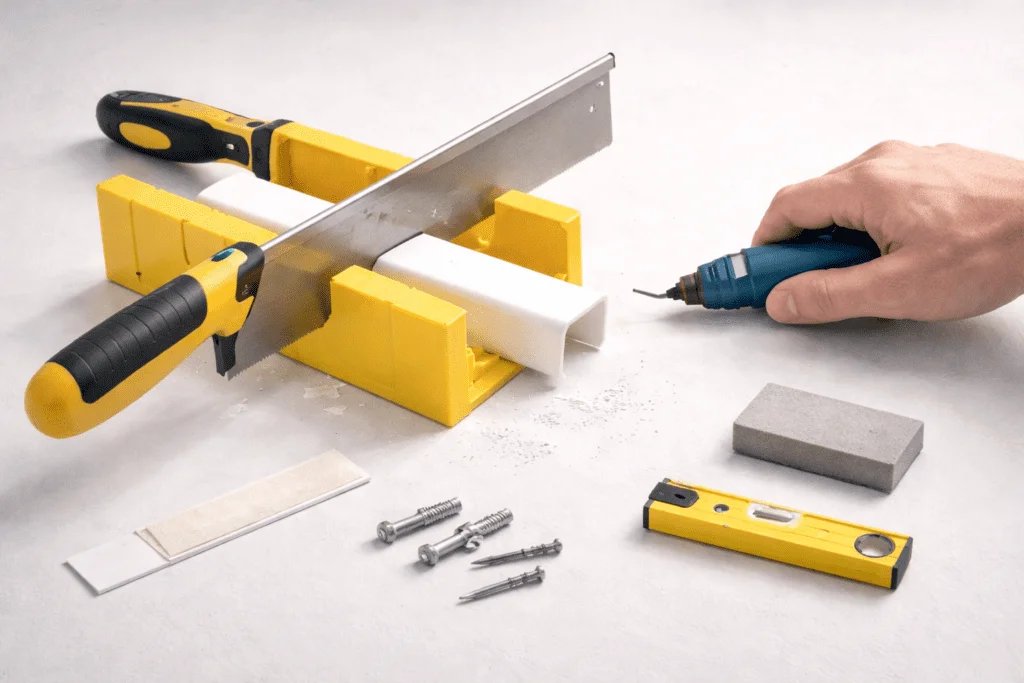

3) Cortar a escuadra

• Marca con escuadra; corta con caja de ingletes o guía recta.
• No uses cortes “a pulso” en uniones visibles.

4) Desbarbar y limpiar

• Pasa herramienta de desbarbado o lija fina en cantos.
• Retira virutas: la rebaba impide que la tapa asiente.

5) Presentar en seco antes del cierre

• Acerca los tramos ya cortados; comprueba que el encuentro no deja luz.
• Vista frontal y a 45°: si aparece sombra, repite desbarbado o corrige el corte.

Consejo en terreno
Siempre reviso el borde superior de la base como “regla”: si ese borde queda recto, la tapa cierra al ras casi sin tocar.

Checklist de verificación antes de presentar la tapa

• Base limpia y firmemente adherida/atornillada.
• Trazado recto confirmado con nivel.
• Cortes a 90° en tramos que unirás.
• Cantos desbarbados, sin rebabas.
• Prueba en seco sin luz ni escalón a 45°.

Seguridad: trabaja con la energía cortada y respeta la normativa local.

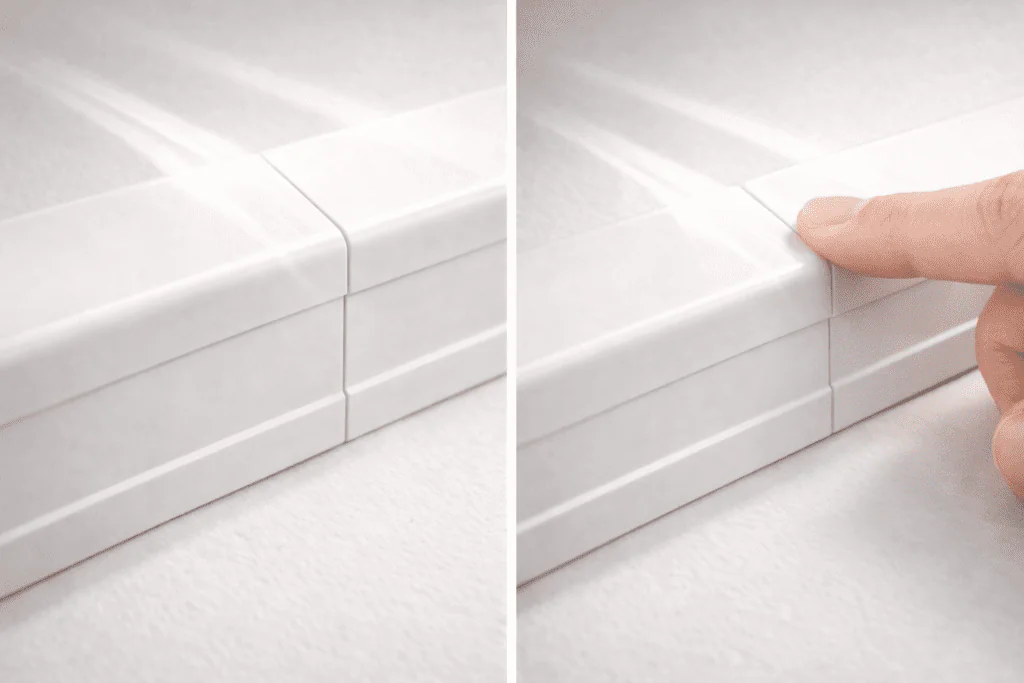

Hacer una unión recta sin salto y confirmar la continuidad de la tapa con una revisión en ángulo

Objetivo: unir dos tramos en línea dejando la tapa continua, sin sombras ni escalones.

1) Preparar los extremos

• Marca los cortes con escuadra y corta con caja de ingletes.
• Desbarba los cantos hasta que al tacto no haya aristas.
• Limpia polvo/virutas para que nada impida el asiento de la tapa.

2) Alinear las bases antes de encastrar

• Presenta ambos tramos en su posición definitiva y verifica con nivel el borde superior de las bases.
• Si ves “serrucho” en la línea, corrige la fijación antes de seguir: la copla no corrige desalineaciones.

3) Centrar la copla y repartir tolerancias

• Inserta la copla a mitad de su largo en un tramo y luego desliza el otro hasta que ambas bases queden al centro de la pieza.
• Evita que la copla quede “tirada” hacia un lado: reparte tolerancias para que la tapa no trabaje.

4) Presentar y cerrar la tapa sin forzar

• Haz una prueba en seco: coloca la tapa y presiona de extremo a extremo.
• Si el cierre requiere fuerza, retira, revisa rebabas o corte; forzar solo oculta el problema por un rato.

5) Verificación visual y táctil

• Vista frontal: la línea superior debe ser recta, sin “dientes”.
• Vista a 45°: con luz rasante, no debería aparecer sombra en la junta.
• Tacto: desliza el dedo; si sientes un “borde”, vuelve a desbarbar o afina el corte.

6) Correcciones rápidas si algo no cierra

• Sombra a 45°: falta desbarbado o hay un microescalón en el corte. Repite desbaste y prueba.
• Escalón visible: desajusta la fijación del tramo corto, realinea la base y vuelve a fijar.
• Tapa que abre al presionar: revisa llenado interno y ordena los cables; si va “a tope”, la tapa no asentará.

Desde mi experiencia
Cuando una unión no “desaparece” a la primera, casi siempre es por rebaba mínima o copla descentrada. Centrar la pieza y repasar cantos resuelve el 90% de los casos sin recortar más material.

Checklist de aceptación de la unión recta

• Cortes a 90° y cantos sin rebabas.
• Bases alineadas; la copla centrada.
• Tapa cierra sin esfuerzo y no abre al presionar suavemente.
• Sin sombra a 45° y sin escalón al tacto.
• Recorrido recto a 1–2 m de distancia.

Seguridad: trabaja con la energía cortada y respeta la normativa local.

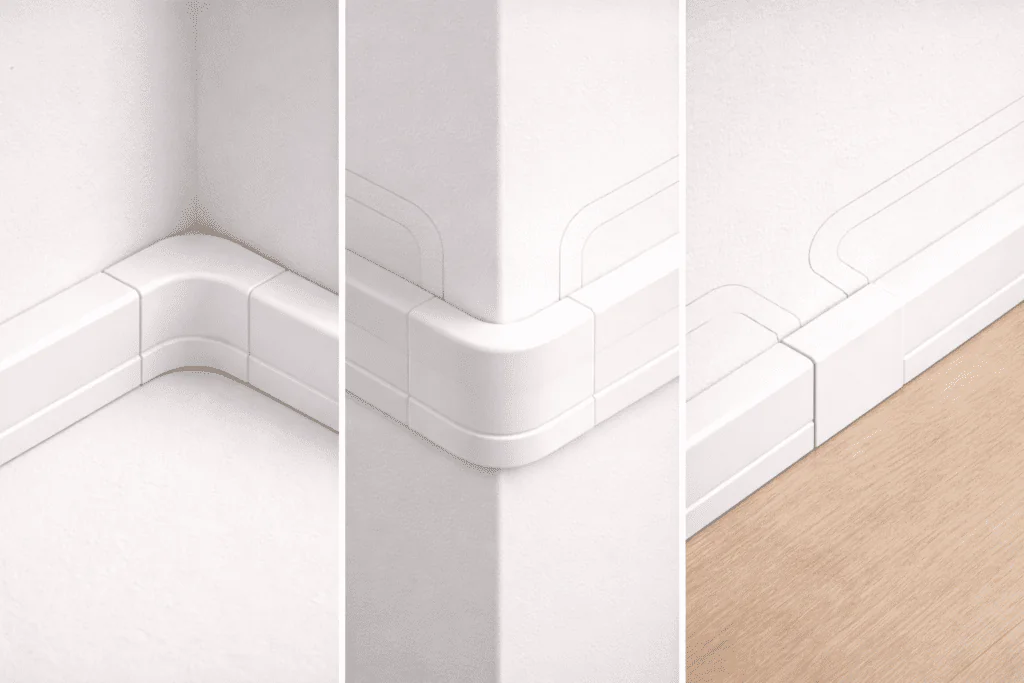

Elegir la curva correcta para esquinas a 90° que no delaten el giro en paredes regulares o irregulares

Objetivo: resolver giros a 90° con una tapa continua que no marque “dientes” ni abra en la esquina.

1) Decide el tipo de curva según el encuentro

• Curva interior: para esquina hacia adentro (dos muros que se encuentran). Garantiza radio constante y cierre firme.
• Curva exterior: para esquina saliente (pilares, aristas de muro). Evita el escalón en el borde externo.
• Curva plana: cambio de dirección en el mismo plano del muro cuando no hay esquina física. Es más discreta que dos cortes a 45°.

Si vienes del mundo del conduit y quieres repasar criterios de elección de codos, aquí tienes un enfoque complementario: Codos, curvas y “T” para conduit: cómo elegir accesorios y medidas.

2) Alinea bases antes de encastrar la curva

• Presenta los dos tramos rectos que llegan a la esquina y nivélalos.
• La curva no corrige desalineaciones: si las bases llegan torcidas, la tapa marcará diente.

3) Controla el radio y el llenado interno

• Curvas con radio demasiado cerrado o canaletas muy llenas hacen que la tapa abra en la arista.
• Ordena los cables y reparte el paquete interior; si es necesario, aumenta sección o deriva parte del tendido (ver normativa local).

4) Reparte tolerancias y cierra en secuencia

• Inserta la curva sin forzar y reparte pequeñas holguras entre tramo–curva–tramo.
• Cierra la tapa desde el tramo hacia el centro de la curva, y luego del centro a la otra rama. Evita “clics” bruscos.

5) Verifica en dos vistas y al tacto

• Frontal: los bordes deben confluir sin escalón visible.
• 45° con luz rasante: no debe aparecer sombra en la arista.
• Tacto: si sientes un borde, vuelve a desbarbar o realinea el tramo previo.

En terreno
Cuando la pared es irregular, reparto la tolerancia en los dos tramos que llegan a la curva. Un único corte compensado delata el giro; dos microajustes lo vuelven imperceptible.

Checklist de verificación para curvas planas, interiores y exteriores

• Tramos que llegan a la curva alineados y nivelados.
• Radio adecuado y sin sobrellenado interno.
• Curva encastrada sin forzar y con holguras repartidas.
• Cierre de tapa en secuencia tramo → centro → tramo.
• Sin sombra a 45° ni arista al tacto en la esquina.

Seguridad: trabaja con la energía cortada y sigue la normativa local.

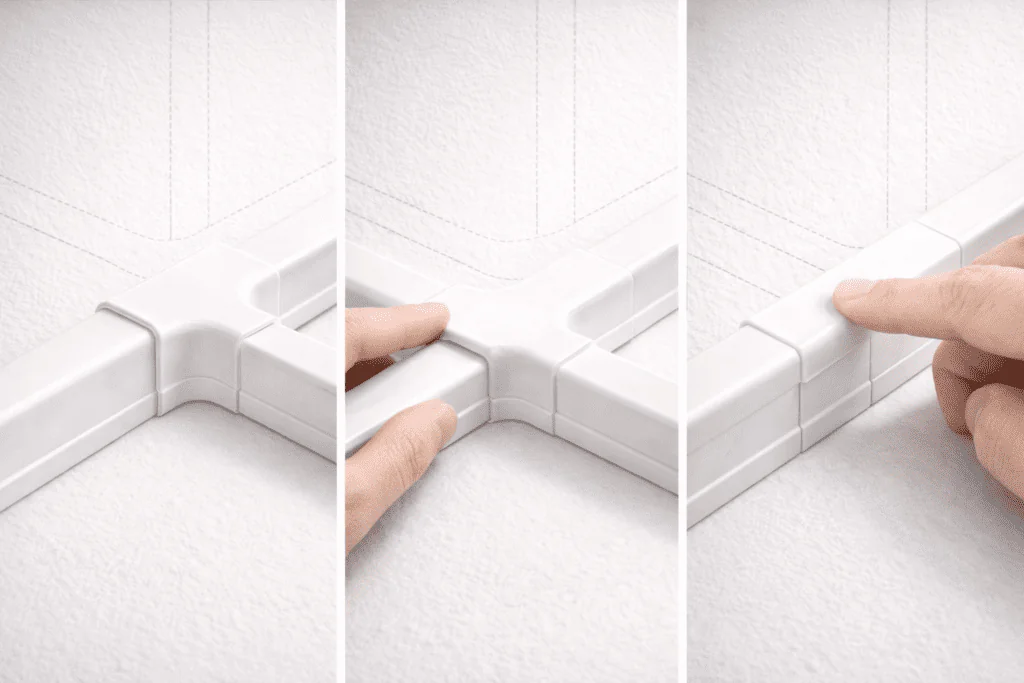

Ejecutar una derivación en T que conserve la continuidad visual de la tapa en ambas ramas del recorrido

Objetivo: crear el cruce en “T” sin que se note dónde nace la derivación y manteniendo la tapa continua en las tres direcciones.

1) Marcar el centro del cruce

• Traza el eje del tramo principal y el de la rama derivada.
• Señala el punto exacto de intersección: la T debe quedar centrada para que las tapas no trabajen hacia un lado.

2) Preparar los cortes y la base

• Corta los extremos con caja de ingletes para obtener bordes rectos y simétricos.
• Desbarba todos los cantos. La mínima rebaba crea sombra al cerrar la tapa.
• Presenta la base del tramo principal ya fijada y verifica nivel; el conector en T no corrige desalineaciones.

3) Secuencia de encastre para que la tapa no delate el cruce

• Inserta primero el cuerpo de la T en el tramo principal.
• Presenta la rama derivada hasta que asiente sin forzar; reparte microholguras entre los tres lados para que ninguna junta concentre la tolerancia.
• Cierra la tapa del tramo principal y luego la tapa de la rama. Si cierras la rama primero, suele aparecer un microescalón.

4) Orden interior de cables para que la tapa no abra

• Ordena los conductores en el interior de la T con curvas amplias, evitando pliegues bruscos.
• Si el paquete es voluminoso, considera subir una sección o reducir el número de cables en esa intersección; la sobrecarga abre tapas.

5) Verificación en tres miradas

• Frontal: los bordes deben confluir sin diente en el encuentro.
• A 45°: no debe haber sombras alrededor del perímetro de la T.
• Tacto: desliza el dedo en las tres juntas; si sientes arista, repite desbarbado o redistribuye holguras.

Correcciones rápidas si algo falla

• Sombra en una junta: vuelve a desbarbar ese canto y recoloca la pieza centrando la T.
• Tapa abre en la rama: revisa orden interno y radio de los cables; reduce el paquete o mejora el reparto.
• Escalón visible: realinea la base del tramo corto antes del encastre final.

Desde mi experiencia
Cuando la pared no está completamente plana, reparto la tolerancia entre el tramo principal y la rama. Dos microajustes invisibles superan a un único corte compensado que delata el cruce.

Checklist de verificación para reparto de holguras y orden de encastre

• T centrada respecto a tramo principal y rama derivada.
• Cortes a 90° y cantos sin rebabas.
• Cierre en secuencia: tramo principal → rama derivada.
• Sin sombra a 45° ni aristas al tacto en las tres juntas.
• Cables ordenados con radios amplios; la tapa no abre al presionar.

Seguridad: trabaja con la energía cortada y respeta la normativa local.

Rematar al ras con tapón final y disimular tolerancias contra muros, marcos y muebles

Objetivo: cerrar el recorrido con un borde limpio, sin luz ni canto visible.

1) Medir y definir la tolerancia de cierre

• Presenta la canaleta hasta el punto de remate y marca el corte dejando 1–2 mm de tolerancia para ajustar en seco.
• Si el muro no está plano, mide en dos puntos (arriba y abajo) y toma el menor valor.

2) Cortar y desbarbar el extremo

• Corta a 90° exactos (caja de ingletes o guía).
• Desbarba el canto; cualquier rebaba impide que el tapón asiente.

3) Presentar el tapón y repartir microholguras

• Inserta el tapón final y comprueba que apoya todo el perímetro.
• Si ves una luz mínima, reparte la tolerancia con un micro-retiro del tramo (0,5–1 mm) antes del cierre definitivo.

4) Cerrar la tapa en secuencia

• Cierra primero la tapa del tramo y luego presiona el tapón hasta oír el encastre.
• No fuerces: si pide fuerza, revisa rebabas o exceso de longitud.

5) Verificación visual y táctil

• Frontal: el borde del tapón debe quedar coplanar con la tapa.
• A 45°: no debe aparecer sombra entre tapón y canaleta.
• Tacto: desliza el dedo; no deberías sentir arista ni enganche.

Trucos en terreno

• En marcos de puerta o muebles, perfila el extremo con lija fina para copiar el plano y evitar luz.
• Si el muro “hace panza”, microbisel de 0,5 mm en el canto del tapón disimula la irregularidad sin mostrar rebaba.

Checklist de verificación para bordes limpios y cierre uniforme

• Corte a 90° y cantos desbarbados.
• Tapón apoya en todo el contorno sin luz visible.
• Cierre en secuencia: tapa → tapón, sin forzar.
• Sin sombra a 45° ni arista al tacto.
• A 1–2 m, el remate no delata el fin del recorrido.

Trabaja con la energía cortada y respeta la normativa local.

Resolver esquinas y cambios de plano sin dientes visibles en encuentros con zócalos y carpinterías

Objetivo: resolver transiciones en esquinas y cambios de nivel (pared–pilar, pared–mueble, subida/bajada de plano) manteniendo la tapa continua y sin “dientes”.

1) Identificar el tipo de encuentro

• Esquina interna (hacia adentro): prioriza curva interior.
• Esquina externa (hacia afuera): prioriza curva exterior.
• Cambio de plano (salvar zócalo, salto por mueble o pilar): define si harás escalón con dos curvas planas o reubicas el trazado para que el quiebre quede fuera de la línea de vista.

2) Elegir la altura y el plano de referencia

• Alinea la canaleta al borde superior del zócalo o a un marco; la vista sigue esas líneas.
• Si el muro no está plano, nivela por tramos cortos (50–80 cm) para que la corrección sea gradual y no aparezcan sombras.

3) Preparar los cortes y el apoyo

• Marca y corta a 90° en cada tramo que llega al cambio.
• Desbarba completamente: cualquier rebaba genera un microescalón justo donde más se nota (aristas y vértices).

4) Montar la transición en dos tiempos

• Presenta primero los tramos rectos y confirma que llegan alineados al vértice.
• Encastre el accesorio (curva o cambio de plano) sin forzar y reparte holguras entre las tres piezas para que ninguna junta concentre la tolerancia.

5) Cerrar tapas en secuencia y verificar

• Cierra desde el tramo hacia la transición, y luego hacia el siguiente tramo.
• Revisa frontal y a 45°: no debe haber sombra en la arista ni escalón al tacto.

6) Cuando hay zócalos o carpinterías irregulares

• Copia la forma con lija fina o microbisel de 0,5–1 mm en el canto oculto; disimula luces sin mostrar rebaba.
• Si el salto es grande, reubica el cambio de plano a un tramo menos visible o usa un recorrido alterno que evite el quiebre frente al observador.
• Para decidir entre canalización visible o empotrada según estética y mantenimiento, revisa: canalización visible vs empotrada criterios estéticos y de mantenimiento.

Desde mi experiencia
En cambios de plano, dos microajustes distribuidos a cada lado del accesorio se notan mucho menos que un único corte compensado justo en la arista.

Checklist para encuentros con zócalos y carpinterías

• Tramos que llegan al vértice alineados y nivelados.
• Cortes a 90° y cantos desbarbados.
• Accesorio encastrado sin forzar y holguras repartidas.
• Cierre de tapas en secuencia tramo → transición → tramo.
• Sin sombra a 45° ni aristas al tacto en la esquina o cambio de plano.

Trabaja con la energía cortada y respeta la normativa local.

Ordenar el interior de la canaleta separando energía y datos para evitar interferencias y cruces innecesarios

Objetivo: mantener cables de energía y datos/bajo voltaje separados, con recorrido ordenado y sin forzar la tapa.

1) Clasificar y planificar antes de entrar a la canaleta

• Separa en tres grupos: energía, datos (UTP/telecom), bajo voltaje (timbre, alarma, sensores).
• Define el lado de cada grupo y el punto de cruce si fuera inevitable (se cruza a 90°).
• Si usarás separadores internos, revísalos aquí: Separadores para energía y datos dentro de canaletas.

2) Usar separadores a lo largo del tramo, no solo en la entrada

• Instala el separador continuo en todo el recorrido compartido.
• Evita “puentes” entre compartimentos; una sola mezcla arruina el orden y favorece interferencias.

3) Mantener radios amplios y sin torsión

• En curvas y derivaciones, da radio amplio; no aprietes UTP ni deformes su trenzado.
• Sin tironear: la tensión excesiva deforma pares y abre tapas (ver normativa local).

4) Factor de llenado con holgura real

• Deja espacio libre dentro de cada compartimento; no comprimas el paquete de cables.
• Si el tramo queda lleno, sube de sección o divide recorridos.

5) Gestionar excedentes sin bobinas

• No enrolles bobinas de cable en la canaleta (inducen ruido y ocupan volumen).
• Si sobra, guarda el excedente en zig-zag plano y fijado suavemente.

6) Puntos de salida y derivaciones limpias

• “Despeina” lo mínimo al salir hacia cajas o módulos.
• En T o curvas, ordena primero energía, luego datos; la tapa cierra mejor y no marca.

7) Identificación y control

• Etiqueta orígenes/destinos (códigos simples).
• Antes de cerrar, verifica continuidad de tapa presionando suavemente; si abre, hay sobrellenado o mal reparto.

Checklist rápido de orden interno

• Separador instalado de extremo a extremo.
• Energía y datos separados; cruces solo a 90°.
• Sin bobinas; excedentes en zig-zag.
• Radios amplios; sin torsión ni tironeo.
• La tapa cierra sin esfuerzo en todo el tramo.

Trabaja con la energía cortada y respeta la normativa local.

Llegar limpio a cajas superficiales y módulos cuando la canaleta termina en una caja compatible

Objetivo: que la transición canaleta → caja quede alineada, sin luz ni escalón, y que la tapa se integre con la placa del módulo.

1) Elegir el tipo de caja adecuado

• Caja para canaleta: trae embocadura y tapa compatibles con el perfil; facilita un acabado al ras.
• Caja superficial estándar: requiere adaptador o aro embellecedor para recibir la canaleta sin dejar huecos.
  Más detalles y variantes: Cajas superficiales y cajas para canaleta: montaje sin picar muro.

2) Definir altura y ejes de referencia

• Toma como referencia la línea superior de zócalos o la altura de interruptores/tomas existentes.
• Marca eje vertical y horizontal de la caja y trasládalos al último tramo de canaleta para que ambas tapas queden coplanares.

3) Preparar la embocadura de entrada

• Si la caja no tiene boca para canaleta, recorta el paso con sierra fina y desbarba el borde.
• Evita pasos “justos”: deja tolerancia mínima para que la tapa cierre sin forzar.
• En ambientes con polvo o humedad, considera pasacables/prensaestopas según normativa local.

4) Fijar la caja a plomo y nivel

• Presenta la caja, verifica plomo y nivel, marca perforaciones y fija.
• La caja debe recibir recto la canaleta; si queda torcida, la tapa marcará diente en la unión.

5) Acoplar la canaleta a la caja sin luz visible

• Corta el tramo final a 90°, desbarba y presenta en seco.
• Ajusta 1–2 mm de tolerancia desplazando mínimamente el tramo para que el canto apoye en todo el perímetro de la embocadura.
• Cierra la tapa del tramo y luego la tapa/embellecedor de la caja.

6) Orden interno y radios de entrada

• Ordena los conductores con curva amplia hacia bornes o módulos; sin bobinas ni tironeos.
• Verifica que el paquete no empuje la tapa: si abre, reduce volumen o sube de sección.

7) Verificación final del encuentro tapa–placa

• Frontal: sin escalón entre tapa de canaleta y placa.
• 45° con luz rasante: sin sombra en el contorno de la embocadura.
• Tacto: sin aristas; el dedo desliza continuo desde la tapa hasta la placa.

Checklist de llegada a caja

• Caja a plomo y nivel antes de fijar definitivamente.
• Embocadura recortada y desbarbada sin rebabas.
• Tramo final a 90° con tolerancia controlada.
• Tapa de canaleta y placa coplanares, sin luz ni sombra.
• Cables con radios amplios; la tapa no abre al presionar.

Trabaja con la energía cortada y respeta la normativa local.

Errores que arruinan la estética y cómo evitarlos en un repaso final antes de dar por terminado el trabajo

Objetivo: detectar y corregir los fallos que más se notan cuando miras la canaleta de frente y a 45°.

Rebabas en el borde del corte y cómo eliminarlas antes del cierre

• Síntoma: sombra fina o enganche al pasar el dedo por la junta.
• Causa típica: corte a serrucho sin desbarbado.
• Solución: repasar cantos con herramienta de desbarbado o lija 240–320; limpiar virutas y repetir la prueba en seco.
• Control: vista a 45° con luz rasante; el borde debe “desaparecer”.

Cortes sin escuadra que generan microescalones en la tapa

• Síntoma: “diente” visible en uniones o curvas improvisadas con dos 45°.
• Causa: marcar a pulso o usar guía poco rígida.
• Solución: re-cortar con caja de ingletes o guía recta, comprobar con escuadra, desbarbar y volver a presentar.
• Control: regla o hilo tensado en el borde superior; no debe haber vientres.

Tapas forzadas que cierran hoy y abren mañana

• Síntoma: cruje al cerrar o se abre al presionar suave.
• Causa: sobrellenado, copla descentrada o base desalineada.
• Solución: ordenar cables, centrar copla, realinear base; si persiste, subir sección o redistribuir el tendido.
• Control: presión ligera junto a la junta sin que la tapa bombee.

Exceso de llenado que marca sombras y abre en derivaciones

• Síntoma: tapa arqueada en curvas/T y sombras en la arista.
• Causa: factor de llenado excedido o cables sin orden.
• Solución: sacar volumen, usar separadores, abrir segundo recorrido o elegir canaleta mayor (ver normativa local).
• Control: vista oblicua; la curva debe mantener radio uniforme sin abrir.

Radios demasiado cerrados que abren la tapa en esquinas

• Síntoma: apertura visible en el vértice interno/externo.
• Causa: intentar girar sin accesorio o con paquete rígido.
• Solución: usar curva adecuada (interior/exterior/plana), ordenar el paquete con radio amplio o cambiar la ruta para suavizar el giro.
• Control: cerrar en secuencia tramo → centro → tramo y verificar al tacto la arista.

Checklist final antes de dar por terminado

• Cortes a 90° verificados con escuadra; cantos sin rebabas.
• Coplas centradas, bases alineadas y sin vientres.
• Curvas/T encastradas sin forzar y con holguras repartidas.
• Factor de llenado con holgura; tapa no abre al presionar.
• Revisión frontal y a 45° sin sombras ni “dientes”.
• A 1–2 m, la línea se ve continua y el remate no delata el fin.

Trabaja con la energía cortada y respeta la normativa local.

Productos recomendados para ejecutar derivaciones limpias en canaletas con resultados consistentes

• Unión recta (copla) — StarTech Coupler
  • Uso: unir dos tramos en línea sin “salto” en la tapa.
  • Comprueba: compatibilidad del perfil de tu canaleta (medidas y serie del fabricante); encastre firme sin forzar.

StarTech.com 20 Pack Cable Raceway Coupler for CBMWWD1911 – Cable…

• INDUSTRIAL STRENGTH: Made from sturdy warp-proof ABS, these raceway fitting midway straight connectors are UL approved w…
• OTHER RACEWAY ACCESSORIES: End Piece (CBMWWD1911E), Inside Elbow (CBMWWD1911I), Lateral Elbow (CBMWWD1911L), Outside Elb…
• TECHNICAL SPECIFICATIONS: Product Length: 1.3″ (34.3m) | Connector Width: 0.75″ (19mm) | Connector Height: 0.43″ (11mm) …

$5.49

Comprar en Amazon

• Curva interior — ICC Inside Corner
  • Uso: giro a 90° en esquina interna con radio uniforme.
  • Comprueba: que el perfil coincida y que el paquete de cables no obligue a abrir la tapa (ordena y deja holgura).

ICC Raceway Inside Corner, Wire Organizer and Cable Management Fi…

• TIA COMPLIANT: Designed to meet TIA/EIA 568-B and 569-A standards, incorporating a minimum 1″ bend radius to prevent cab…
• NON-METALLIC DESIGN: Made from high-quality, non-metallic PVC material that is durable, paintable, and resistant to wear…
• MAINTAINS CABLE BEND RADIUS: Perfect for creating smooth inside corner transitions, this 90-degree connector preserves c…

$7.44

Comprar en Amazon

• Tapón final — CableWholesale End Cap (1.75″)
  • Uso: remate limpio al final del recorrido contra muro o mueble.
  • Comprueba: corte a 90° y cantos desbarbados para apoyar sin luz en todo el perímetro.

Cord Cover Cable Raceway, 1.75 inch Surface Mount Cable Raceway E…

• CABLE CONCEALER FOR PROFESSIONAL LOOK: This raceway fitting is a Raceway End Cap and is designed to cover the Ends of Ca…
• HIGH END PROTECTION: Besides providing a professional look, these wire hiders will provide a complete protection against…
• WIDER APPLICATION: These raceways are useful for nearly any type of cable from phone, network, HDMI, USB, VGA, Audio/Vid…

$9.08

Comprar en Amazon

Recuerda: la compatibilidad depende del perfil de la canaleta y del fabricante.

También te puede interesar

• Canaletas de zócalo y rodapié: llevar energía y datos sin obra.
• Canaletas para TV en pared: ocultar HDMI/UTP y alimentación.
• Pasacables de piso y protectores de tránsito: evita tropiezos.
• Adaptadores de caja y aros de nivelación: cómo lograr un buen asiento.
• Guía pasacables y lubricantes: pasar conductores sin dañarlos.
