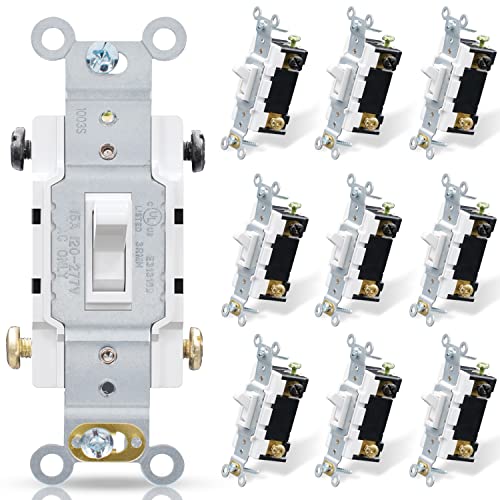

- ✅【4 Way Toggle Switch】 This toggle switch is a high-quality wall switch meant specifically for 4-way applications. When …
- ✅【High Quality】 The toggles and frames are constructed from high-impact resistant thermoplastic and offer long service l…
- ✅【Self-Grounding】 Designed with a self-grounding clip for automatic connection in a properly grounded metal wall box.
Soy Stevenson, electricista domiciliario con más de 10 años en terreno. En casas y departamentos me toca resolver pasillos largos, escaleras con descanso y dormitorios con dos entradas, donde prender y apagar desde tres o más puntos deja de ser “lujo” y pasa a ser comodidad y seguridad. Aquí te explico en simple qué hace el cruzamiento (4 vías), dónde conviene y cómo planificar sin comprar de más ni abrir muros innecesarios (ver normativa local). Si quieres una base rápida de los tipos más comunes, tengo esta guía.
Qué hace el cruzamiento y por qué no reemplaza al conmutado
La combinación correcta
El cruzamiento no trabaja solo. La configuración doméstica estándar es:
conmutado → cruzamiento(s) → conmutado.
Los conmutados van en los extremos (primer y último punto de control). El/los cruzamientos van al medio cuando necesitas un tercer punto (o cuarto, quinto, etc.). Esta disposición permite que cualquier tecla cambie el estado de la luz sin importar cómo quedaron las otras.
Cuándo lo necesitas
- Si hoy tienes una luz controlada desde dos puntos y quieres agregar un tercero, lo que sumas es un cruzamiento entre ambos conmutados.
- Si quieres cuatro puntos, agregas dos cruzamientos en serie entre los conmutados.
- Si el espacio lo permite pero no tienes canalización para pasar nuevos cables, valora soluciones sobrepuestas limpias y la opción de canaleta discreta.
Qué NO es un cruzamiento
- No es un “conmutado más”. Su interior cruza los dos “viajeros” que vienen del primer conmutado y los entrega al siguiente.
- No reemplaza al conmutado de los extremos: si pones un cruzamiento en la punta, la luz no funcionará como esperas.
- No es un “toggle de 4 pines” de electrónica; aquí hablamos de mecanismos de instalación domiciliaria para 220 V (ver normativa local).
Consejo de obra (práctico)
Cuando planifico en casa: marco en el muro desde dónde quiero controlar (inicio, centro, fin del recorrido). Si hay tres o más puntos, ya sé que la cadena será conmutado–cruzamiento–conmutado (y cruzamientos adicionales si agrego más puntos). En la compra, pido dos conmutados y un cruzamiento como mínimo, todos de la misma línea para que queden alineados y con la misma placa.
Dónde sí conviene: casos domésticos claros

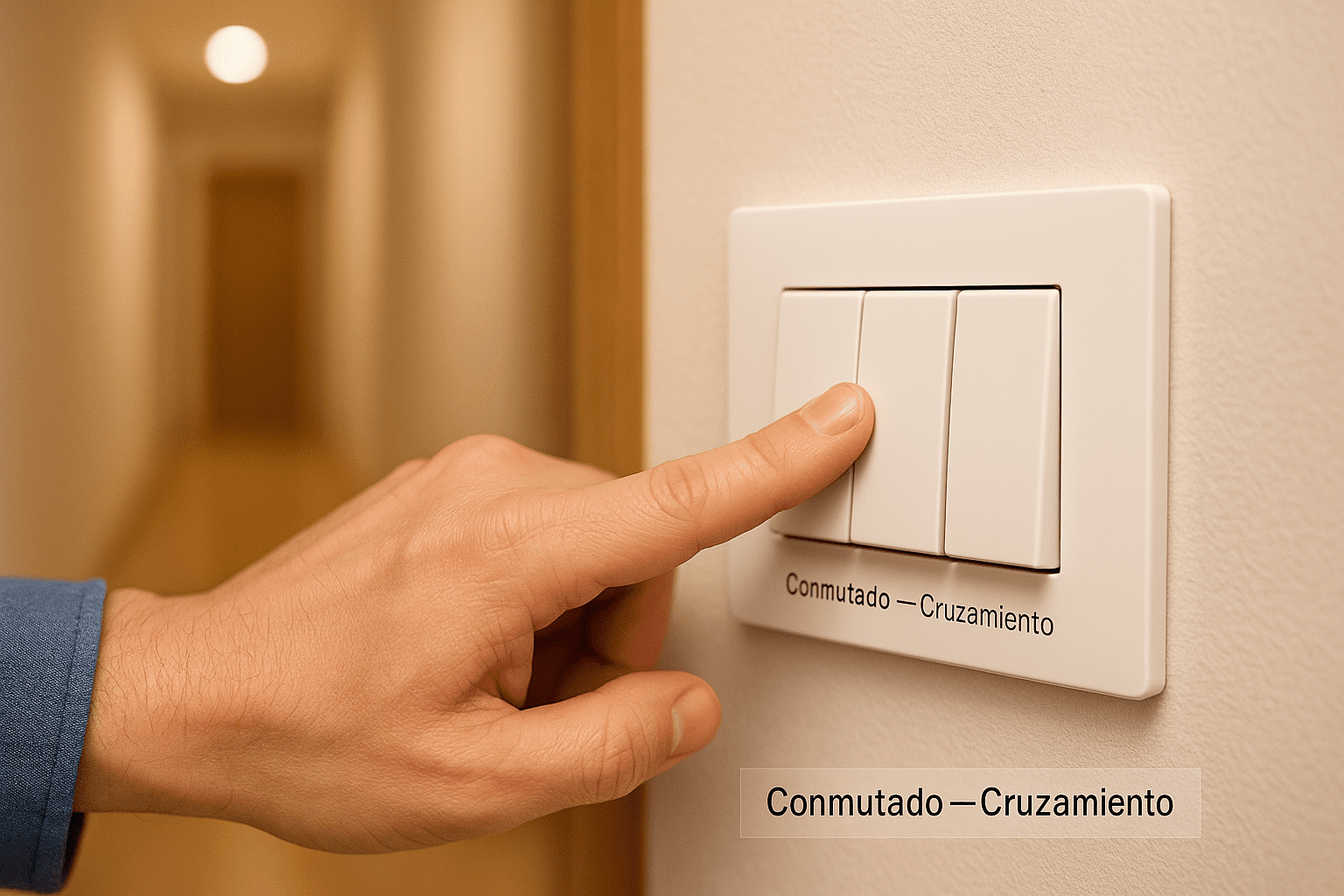

Pasillo largo con accesos intermedios
Cuando el pasillo supera los 4–6 m o tiene tres accesos, sumar un tercer punto evita caminar a oscuras. Yo lo resuelvo con conmutado en cada extremo y cruzamiento al centro. Si no hay canalización en ese tramo, hago un retrofit sobrepuesto con canaleta discreta.
Tip: pone cada tecla a 90–105 cm del piso y siempre junto a la manilla de la puerta.
Escalera con descanso + hall superior
Aquí pido tres controles: abajo, en el descanso y arriba. La cadena es conmutado (abajo) – cruzamiento (descanso) – conmutado (arriba). Si el descanso es angosto, uso caja profunda para que el cableado no quede apretado; si la escalera da al exterior techado, revisa IP adecuado.
Tip: que el punto del descanso no estorbe el pasamanos.
Dormitorio grande con dos puertas + punto de cama
Caso típico: puerta de acceso + puerta a baño/terraza y control desde la cabecera. Coloco conmutados en ambas puertas y un cruzamiento en la cabecera (a veces en una placa múltiple junto a enchufes). Si no quieres obra, un tramo sobrepuesto queda prolijo si eliges bien el acabado.
Tip: deja la placa de cabecera centrada respecto a la cama para que no moleste al velador.
Lista de compra mínima — sin comprar de más
Como regla, para controlar una misma luz desde tres puntos compro exactamente esto:
- Mecanismos
- 2 conmutados (para los extremos).
- 1 cruzamiento (para el punto intermedio).
- Si quieres cuatro o más puntos, agregas un cruzamiento adicional por cada punto extra (la cadena sigue funcionando igual).
- Compatibilidad y acabado
- Misma línea de mecanismos para que calcen con la misma placa/marco (color y formato).
- Cajas acordes al tipo de instalación: empotrada o sobrepuesta si vas a resolver sin obra.
- Profundidad: prefiero cajas profundas; facilitan ordenar “viajeros” y evitan forzar los cables.
- Conexión limpia
- Conectores rápidos o regletas (ejemplos genéricos) para empalmes prolijos.
- Tramos cortos de cable para ordenar dentro de la caja. Si dudas de calibres/equivalencias, repasa: AWG a mm²: tabla y conversión rápida para cables
- Cuando no hay canalización
- Juego de caja de superficie + canaleta del mismo color para que el retrofit quede discreto.
- Ambientes exigentes
- Si el punto queda en baño, exterior techado o zona con salpicaduras, elijo protección IP adecuada (sin sobredimensionar). (ver normativa local).
Consejo de obra: antes de comprar, cuento las placas que ya hay en la pared (simples, dobles, triples) para pedir marcos compatibles y que todo quede alineado.
Planificar el recorrido (sin esquemas peligrosos)
Qué reviso antes (lista rápida)
- Corte de energía y verificación: bajo el automático del circuito y confirmo con detector sin contacto que no hay tensión (ver normativa local).
- Canalización disponible: miro si existen cajas intermedias y tubos libres entre los puntos donde quieres controlar la luz. Si falta trayecto, evalúo superficie + canaleta prolija.
- Altura y comodidad: apunto 90–105 cm desde piso terminado y alineo con manillas de puertas.
- Cajas y profundidad: prefiero cajas profundas; facilitan ordenar conductores y que la placa quede al ras.
- Ambiente: si el punto queda en baño, patio o exterior techado, elijo el IP que corresponde sin sobredimensionar.
La idea (en simple): conmutados en extremos, cruzamiento al medio
Piensa en el circuito como un camino:
- En los extremos van los conmutados.
- Al medio va el cruzamiento (y si sumas más puntos, agregas más cruzamientos, uno por punto).
- Entre cada dispositivo pasan dos “viajeros” (dos cables que “cambian de pista”). El cruzamiento cruza esos viajeros y por eso permite que la tecla del medio también cambie el estado de la luz.
No necesitas memorizar esquemas; con esta lógica evitas conexiones raras y funcionará desde cualquier tecla (ver normativa local para colores/convenciones).
Para ubicarte en los tipos de interruptor, repasa: Tipos de interruptor de luz: simple, doble, conmutado y cruzamiento.
Cuando no conviene abrir muro: superficie limpia que “no canta”
Si la canalización no existe o el muro es delicado:
- Resuelvo con caja de superficie y canaleta del mismo color; queda ordenado y accesible. Guía de formatos y medidas.
- Si debes mezclar formatos, aquí comparo empotrado vs sobrepuesto para elegir bien.
Detalles que marcan diferencia (acabado)
- Alineación: marco con nivel para que las placas queden rectas y a la misma altura que las existentes.
- Radio de curvatura: no fuerzo conductores detrás del mecanismo; si faltan milímetros, cambio a caja profunda.
- Rotulación discreta: dentro de la caja dejo un papel con fecha y “conmutado–cruzamiento–conmutado”. La próxima intervención será más rápida.
¿Cuántos puntos puedes sumar? (3, 4 o más)
Añadir más de un cruzamiento: límites prácticos
Para tres puntos de control, uso 1 cruzamiento entre los dos conmutados.
Para cuatro puntos, sumo 2 cruzamientos en serie (conmutado – cruz – cruz – conmutado).
En la práctica, rara vez paso de dos cruzamientos porque:
- Aumenta el enredo de conductores en cajas intermedias.
- Crece el riesgo de conexiones flojas si las cajas son poco profundas.
Si ves que la canalización queda al límite, prefiero resolver sobrepuesto + canaleta prolija antes que forzar un empotrado (ver normativa local).
Tip de obra: cuando el tramo es largo, marco las cajas intermedias con rotulación simple (“viajeros”) y hago foto antes de cerrar. Evita cajas rasas; con caja profunda el armado respira y la placa queda al ras.
Alternativas cuando el recorrido se complica
Si necesitas muchos puntos o no tienes cómo pasar nuevos cables sin romper, evalúa:
- Pulsadores + relé (tipo “escalera”): todos los puestos de mando son pulsadores que actúan sobre un relé en una caja o tablero. Ventaja: cableado simple y más puestos sin cruzamientos infinitos.
- Soluciones inalámbricas (kits domésticos): útiles cuando no hay canalización; busca modelos que permitan corte físico y mantengan la luz operativa si falla el hub (ver normativa local para su uso).
- .Superficie discreta: en muros delicados, resuelvo con caja de superficie y canaleta del mismo color para que no “cante”: Enchufes empotrados vs sobrepuestos: cuál elegir y por qué
y canaletas para cables: tipos, medidas y cuándo usarlas.
Señal de que conviene simplificar: si ya vas por el tercer cruzamiento o las cajas quedan atiborradas, seguramente un relé o una solución inalámbrica te dará un resultado más limpio y mantenible.
Altura, ubicación y acabado
Altura cómoda (que no estorbe ni quede rara)
En vivienda me funciona este rango: 90–105 cm desde piso terminado. Así no chocas con muebles ni tienes que inclinarte. En cabecera de cama, ubico el mando a la altura del velador para alcanzarlo sin estirarme. En escaleras, mantén la altura constante en todos los niveles para que la mano lo encuentre “de memoria”.
Ubicación por ambiente (evita recorridos a oscuras)
- Puertas: coloca la tecla del lado de la manilla y que no quede tras el barrido de la puerta.
- Pasillos largos / escaleras: extremos + punto intermedio (ahí va el cruzamiento). Si no hay canalización y debes resolver en superficie, hazlo prolijo con caja y moldura del mismo color: canaletas para cables: tipos, medidas y cuándo usarlas.
- Dormitorios grandes: mando en cada acceso y otro en cabecera para no levantarte.
Acabado que suma (alineación y placas)
Usa la misma línea de mecanismos en toda la vivienda para que las placas/marcos coincidan en tono y curvatura. Alinea con nivel y respeta la misma altura de referencia en un recinto. Si el muro no permite embutir, decide entre empotrado vs sobrepuesto según estética, tiempo y acceso futuro.
Zonas húmedas y exterior (elegir IP sin exagerar)
En baño, cocina o exterior techado, elige el grado de protección justo para salpicaduras y polvo, sin sobredimensionar. Guía práctica.
(Ver normativa local para distancias a ducha/lavaplatos y uso de cajas estancas.)
Accesibilidad y uso nocturno
Para adultos mayores o niños, los mecanismos de tecla grande ayudan. Un locator tenue (led piloto) facilita encontrar el mando de noche sin encandilar.
Errores comunes y cómo evitarlos
- Poner un cruzamiento en los extremos. El cruzamiento va al medio; en los extremos siempre van conmutados. Si un extremo no responde, revisa que allí no haya un cruzamiento por error.
Revisa la base de tipos. - Confundir cables “viajeros”. Sin rotulación es fácil cruzarlos mal. Yo marco con cinta y un plumón “V1 / V2” en cada caja antes de armar. Si algo queda raro, desarma y vuelve a identificar viajeros.
- Cajas poco profundas y empalmes forzados. Si el mecanismo no “entra”, no empujes: cambia a caja profunda o resuelve en superficie + canaleta limpia.
- Apretar poco… o de más. Tornillos flojos = calentamiento y fallas intermitentes. Demasiado apretados = conductores dañados. Ajuste firme y parejo.
- Olvidar el ambiente (baño/exterior). En zonas con humedad o polvo, usa el IP adecuado (sin sobredimensionar).
- Calibre inadecuado. Si amplías recorrido, respeta sección. Tabla rápida: AWG a mm²: tabla y conversión rápida para cables.
- No cortar energía al intervenir. Siempre baja el automático del circuito y verifica con detector sin contacto (ver normativa local).
Checklist final de verificación
- Corte y verificación: energía cortada y ausencia de tensión confirmada (detector).
- Cableado claro: viajeros identificados (V1/V2) y sin peladuras a la vista.
- Ajuste correcto: tornillos firmes; ningún conductor mordido o forzado.
- Cajas y placas: caja profunda si hizo falta; placa alineada y al ras.
- Funcionamiento completo: prueba encendido/apagado desde todos los puntos.
- Ambiente: si es baño/exterior, confirma IP elegido.
- Rotulación interna: notita con fecha y “conmutado–cruzamiento–conmutado” para futuras mantenciones.
- Foto final: interior (antes de cerrar) y resultado final.
- Si “salta” algo en tablero: repasa protecciones aquí: diferencial vs magnetotérmico: qué protege cada uno.
Dudas rápidas (FAQ)
¿Puedo usar un cruzamiento sin conmutados?
No. El cruzamiento siempre trabaja entre dos conmutados (en los extremos).
¿Cuántos cruzamientos puedo sumar?
Técnicamente varios, pero en vivienda suelo quedarme en dos (4 puntos en total). Si necesitas más, evalúa pulsadores + relé o resolver parte del recorrido en superficie con buena canaleta: canaletas para cables: tipos, medidas y cuándo usarlas.
¿Qué hago si no tengo canalización entre los puntos?
Opción rápida y prolija: caja de superficie + canaleta del mismo color; compara soluciones aquí.
