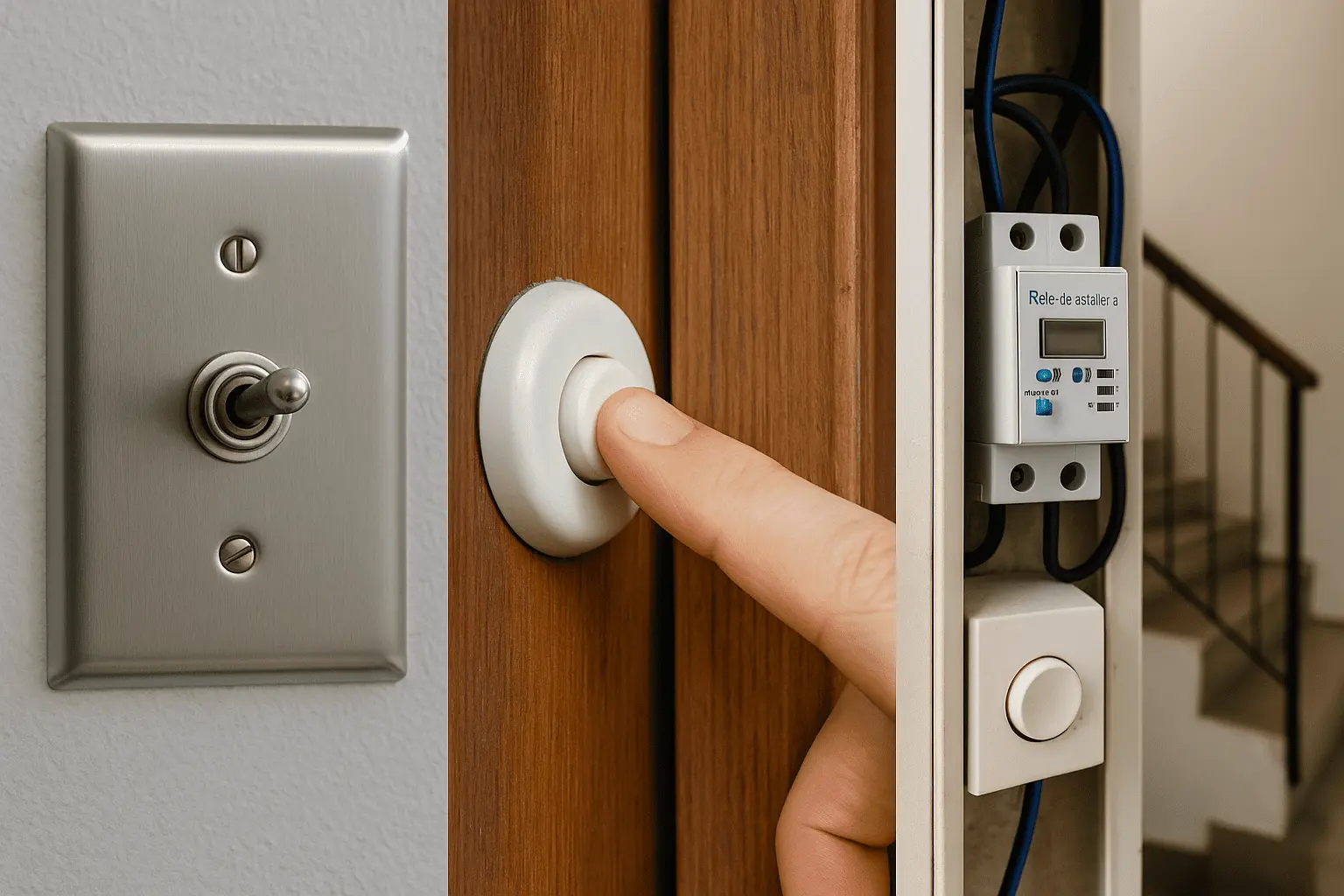

Qué hace cada uno y cómo se comporta el contacto

Palanca (toggle) — estado mantenido ON/OFF

• Qué es: un interruptor que permanece en la posición seleccionada. Al mover la palanca, el circuito queda abierto (OFF) o cerrado (ON) hasta que lo cambies de nuevo.
• Tipos habituales:
  • SPST (2 patas): abre/cierra una línea (útil para cortar fase de una luz sencilla; ver normativa local).
  • SPDT (3 patas): un común y dos salidas; deriva la fase hacia una u otra. En residencial se usa para funciones de conmutado cuando se combina con otro.
• Uso típico: iluminación normal o equipos que requieren un estado fijo. Si solo necesitas un punto de mando, repasa cuándo conviene un interruptor simple (1 vía).

Pulsador (momentáneo) — vuelve por resorte

• Qué es: un contacto que solo cierra (o abre) mientras lo presionas; al soltar, retorna automáticamente.
• Formas comunes:
  • NO (normalmente abierto): al pulsar cierra el circuito. Es el clásico de timbre o para accionar un relé de escalera.
  • NC (normalmente cerrado): al pulsar abre (menos común en vivienda; se usa para paro/seguridad o señales).
• Uso típico: timbre/portero, apertura de portón, y luz de escalera con relé temporizado cuando quieres varios pulsadores en paralelo y que la luz se apague sola tras unos minutos.

Campana / Timbre — la carga (y su tensión)

• Qué es: el receptor que suena cuando cierras su circuito. Puede ser a red (220 V) o de baja tensión (12/24 V) mediante transformador.
• Claves de instalación: separa claramente baja tensión de red, respeta polaridad/borneado y la sección del cable según la distancia y consumo.
  Si el tendido combina cable rígido y flexible, cuida los bornes y usa terminales donde corresponda.
  ¿Dudas con siglas (H05VV-F, H07RN-F, NYA, NYY)? Aquí las explico:
  → https://domesticlife.blog/h05vv-f-h07rn-f-nya-nyy-que-significan-las-siglas-de-los-cables/

Nota práctica: el llamado “switch cola de rata de 3 pasos” es un selector (por ejemplo OFF–1–2–3) que conmuta salidas para luminarias o ventiladores con varias velocidades/potencias. No es un pulsador; su contacto es mantenido entre posiciones.

Cuándo usar palanca, cuándo pulsador y cuándo campana

Palanca (toggle) — cuando necesitas estado mantenido

Úsala para encender/apagar una carga y que quede como la dejaste.

• Aplicaciones típicas: luces de ambientes pequeños/medianos, extractor de baño con estado fijo, tomas conmutadas para una lámpara de pie.
• Tipo de contacto: SPST (abre/cierra la fase) o SPDT si debes derivar una salida.
• Consejos: corta siempre la fase (ver normativa local). Si el trayecto es largo o sumas potencia, revisa sección del cable.
  Para el montaje básico (caja/bastidor/placa) te sirve esta guía.

Pulsador (momentáneo) — cuando quieres un impulso y que retorne solo

El contacto solo se mantiene mientras lo presionas.

• Aplicaciones típicas (NO – normalmente abierto): timbre/portero, apertura de portón, luz de escalera con relé temporizado (varios pulsadores en paralelo).
• Aplicaciones (NC – normalmente cerrado): paro/seguridad o señales específicas (menos común en vivienda).
• Consejos: si combinas cable flexible en los tramos de maniobra, usa terminales (ferrules) y bornes adecuados.

Campana / timbre — la carga del sistema

• Tensiones típicas: 220 V o 12/24 V (con transformador). En baja tensión, separa físicamente el tendido de la red y respeta la polaridad del secundario.
• Dónde conviene: puertas de calle, porteros, señalización interior.

Luz de escalera con relé de escalera (temporizado)

Solución práctica para encender desde varios puntos (pisos/descansos) y que se apague sola tras un tiempo.

• Funcionamiento: todos los pulsadores NO se conectan en paralelo y dan un impulso al relé temporizado; el relé alimenta la lámpara por X segundos/minutos y luego corta.
• Ventajas: menos cableado que un conmutado múltiple, mando desde muchos puntos, y no queda luz encendida por olvido.
• Recomendaciones: instala los pulsadores a 1,10–1,20 m (orientativo; ver normativa local), usa sección acorde a distancia y potencia de la lámpara, y verifica neutro/tierra en la luminaria.
  Si el recorrido es largo, revisa caída de tensión.

“Switch cola de rata 3 pasos” (selector OFF–1–2–3)

Nombre popular para el selector por etapas (tirador/cadena o rotativo) que conmuta varias potencias o velocidades.

• Usos comunes: plafones con 1–2–3 lámparas, ventiladores de techo con velocidades por etapas.
• Comportamiento: mantenido (no es pulsador). Asegura potencia/voltaje compatibles con la carga del fabricante.

Tabla de decisión rápida

Recordatorio general: en circuitos de red, el control siempre debe interrumpir la fase; el neutro va directo a la carga. Respetar tierra y calidad de empalmes (borneras/terminales) evita falsos contactos.

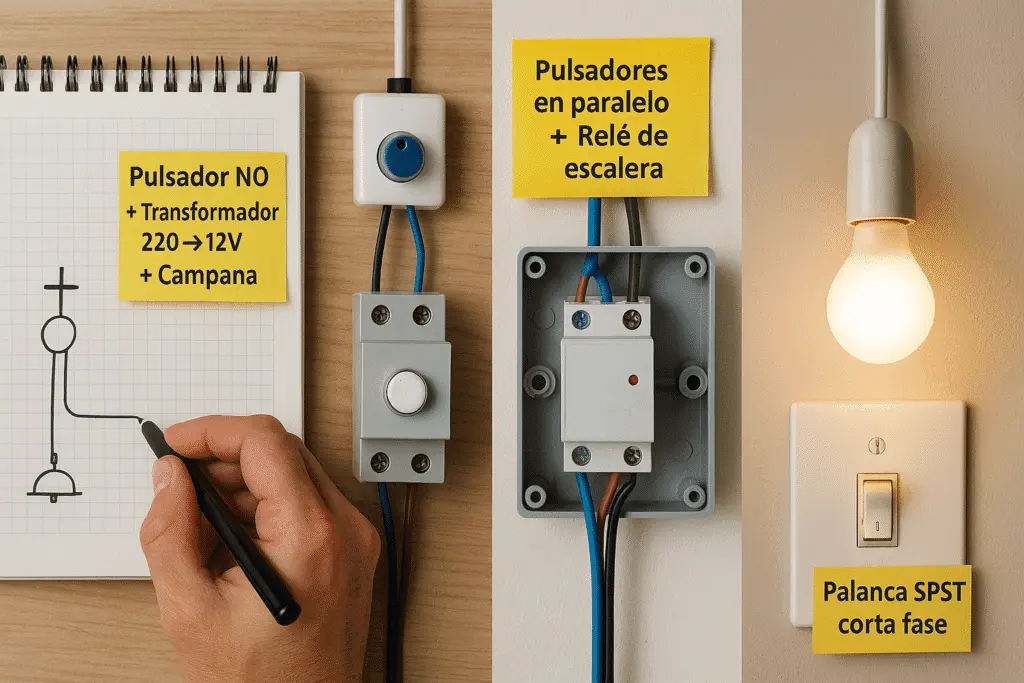

Esquemas básicos (visión general — ver normativa local)

Antes de cualquier conexión: corta energía en el tablero, verifica ausencia de tensión y respeta tierra y secciones de cable acordes a la distancia/carga.

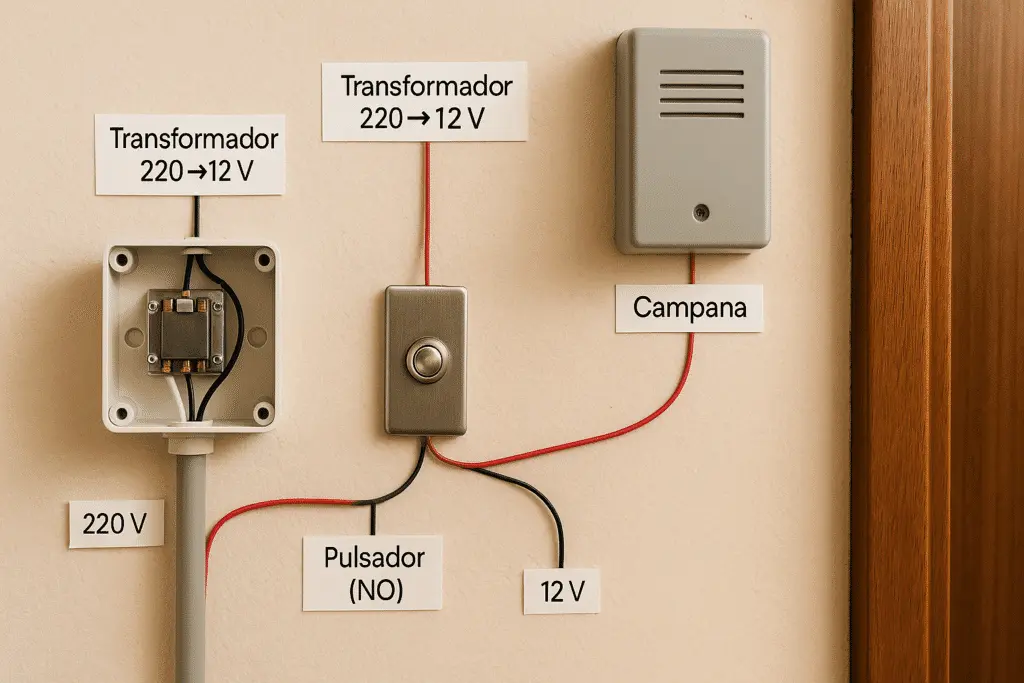

1) Pulsador NO + campana (timbre) con transformador 220→12 V

Cuando la campana es 12/24 V, se usa un transformador. El pulsador NO solo entrega un impulso.

Red 220 V               Secundario 12 V
┌──────────┐            ┌───────────────┐
│  FASE ───┴─▶(Prim)    │ (+)───────────┴────▶ Campana (+)
│  NEUTRO ────────────▶(Prim)           │
└──────────┘            │         Pulsador NO │
                        │ (-)───────┬───────▶ Campana (−)
                                     └─▶(al pulsar cierra)

Claves

• El pulsador va en baja tensión (lado 12 V).
• Mantén separados físicamente los conductores de 220 V y 12 V.
• Si el cable es flexible en el tramo de maniobra, usa terminales (ferrules).
• Dudas con siglas de cable.

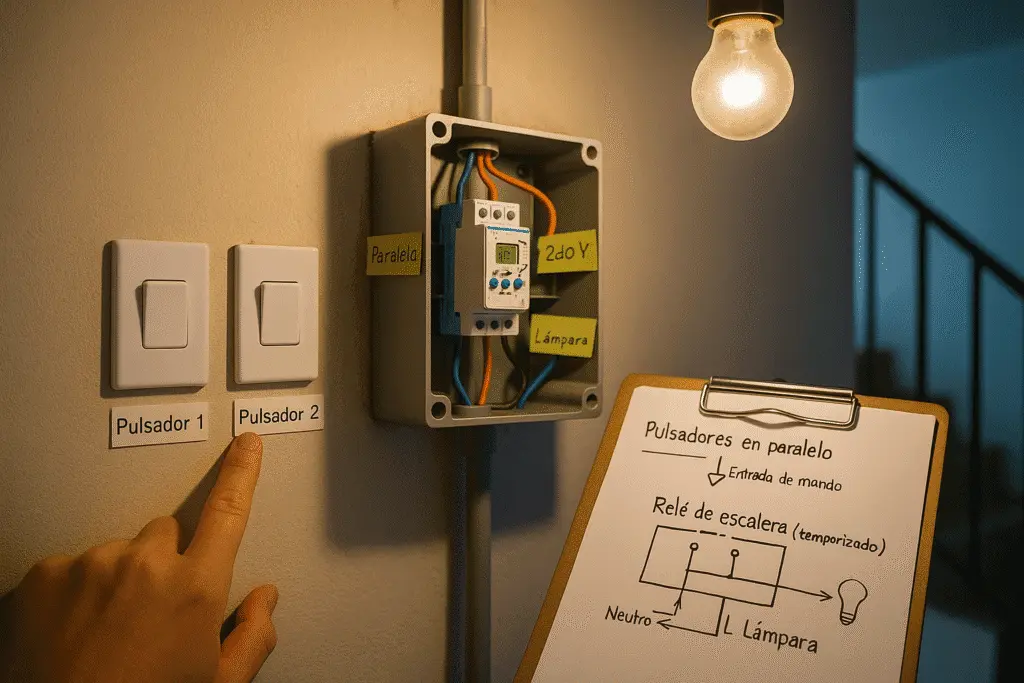

2) Varios pulsadores en paralelo + relé de escalera (temporizado) para una lámpara

Todos los pulsadores NO envían un impulso al relé. El relé alimenta la lámpara por X segundos/minutos y luego corta.

Red 220 V
FASE ──────────────▶ [ Entrada de mando del RELÉ ] ◀─── Pulsador 1 (NO)
                           ▲                          └─── Pulsador 2 (NO)
                           │                          └─── Pulsador 3 (NO)
NEUTRO ───────────▶ Lámpara │
FASE (salida del relé) ───▶ Lámpara
Tierra ───────────────────▶ Carcasa luminaria (si aplica)

Claves

• Los pulsadores NO van en paralelo (cualquiera dispara el tiempo).
• El relé conmuta la fase hacia la lámpara; el neutro va directo a la luminaria.
• Altura orientativa de pulsadores: 1,10–1,20 m (ver normativa local).

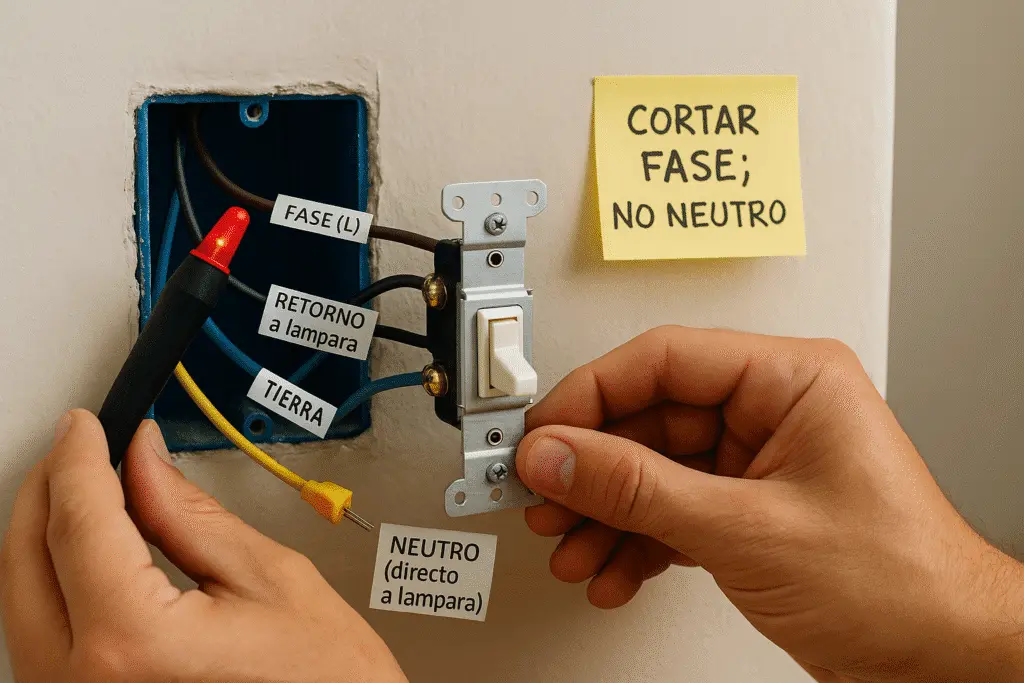

3) Palanca SPST para una luz (cortar fase; no neutro)

Interruptor de estado mantenido. Se usa para luces simples con un solo punto de mando.

FASE ─────▶ [ Palanca SPST ] ─────▶ Lámpara (borne fase)
NEUTRO ───────────────────────────▶ Lámpara (borne neutro)
TIERRA ───────────────────────────▶ Carcasa luminaria (si corresponde)

Claves

• La palanca debe interrumpir la fase.
• El neutro nunca se corta con el interruptor; va directo a la luminaria.
• Si más adelante necesitas dos puntos de mando, evalúa conmutado o pulsadores + relé de escalera según el caso.
• Montaje en vivienda (caja/bastidor/placa) aquí.

Consejos finales

• Mantén los conductores ordenados en la caja (sin “pelos” sueltos).
• Verifica continuidad y polaridad antes de energizar.
• En tramos largos o con varias derivaciones, confirma sección (mm²).

Montaje y piezas (vivienda)

Caja 2×4, bastidor y placa (qué llevar a la tienda)

• Caja 2×4 empotrada: es la más común en viviendas. Si tu muro tiene 4×4, usa un adaptador/bastidor compatible con la serie del mecanismo.
• Bastidor portamódulos: sujeta el mecanismo (palanca o pulsador) y recibe la placa. Debe ser de la misma familia que el interruptor y la placa.
• Placa (tapa): elige acabado y cantidad de módulos (solo interruptor, doble, con campanilla, etc.). Comprueba que no roce el balancín al accionar.
  Guía relacionada (caja/bastidor/placa).

Profundidad y fijación

• Evita cajas someras: el mecanismo y los empalmes deben entrar sin forzar.
• Fija la caja a ras, bien aplomada; el bastidor se atornilla y luego nivelas la placa.

Altura recomendada y ubicación

• Altura (eje de placa): 110–120 cm en vivienda; para accesibilidad, 90–110 cm (ver normativa local).
• Ubicación: lado del picaporte y a 10–20 cm del marco para accionarlo al entrar. Evita ponerlo detrás de la hoja o oculto por muebles.

Cableado: sección, colores y bornes

• Sección (mm²): acorde a la carga y distancia (evita caída de tensión). Si el tendido es largo o con varias derivaciones, verifica la sección:
  → https://domesticlife.blog/cables-y-secciones-como-elegir-el-calibre-correcto-segun-la-carga/
• Colores orientativos (pueden variar): fase marrón/negro, neutro azul, tierra verde/amarillo.
• Bornes y empalmes: usa borneras o conectores de resorte (no retorcer a mano). En cable flexible, coloca terminales (ferrules) antes del tornillo:
  → https://domesticlife.blog/cable-rigido-vs-cable-flexible-diferencias-usos-y-compatibilidad-de-bornes/
• Cables por tipo (siglas más comunes):
  → https://domesticlife.blog/h05vv-f-h07rn-f-nya-nyy-que-significan-las-siglas-de-los-cables/

Tips de instalación (paso rápido)

1. Corta energía y confirma ausencia de tensión.
2. Lleva FASE al borne L (entrada) del palanca/pulsador.
3. Saca el retorno desde el borne de salida hacia la carga (lámpara o relé/campana).
4. Neutro directo a la carga; tierra a carcasa metálica si corresponde.
5. Ordena conductores dentro de la caja sin radios cerrados; presenta mecanismo, atornilla bastidor y coloca placa nivelada.

Si no quieres picar el muro

• Usa canaleta a la vista (trazo recto, color del muro) y caja superficial del mismo sistema para un acabado limpio.

Errores frecuentes (y cómo evitarlos)

• Cortar el neutro en vez de la fase → Identifica fase con comprobador y córtala siempre en el mando.
• Caja somera que dobla conductores → Cambia a caja profunda o usa aro separador.
• Mezclar baja tensión con red en la misma bornera → Mantén separación física (timbre 12/24 V vs 220 V).
• Borne flojo o sin ferrule en cable flexible → Usa ferrules y apriete firme.
• Serie incompatible (mecanismo, bastidor, placa) → Compra todo de la misma familia.

Errores frecuentes (y cómo evitarlos)

• Confundir palanca con pulsador.
  Si necesitas que la luz permanezca encendida, usa palanca (estado mantenido). El pulsador solo da un impulso; sin relé de escalera la luz se apagará al soltar.
• Cortar el neutro en vez de la fase.
  El mando debe interrumpir la fase; el neutro va directo a la carga. Verifica con comprobador antes de cerrar.
• Timbre de 12/24 V sin transformador.
  No alimentes una campana de baja tensión con 220 V. Coloca transformador y separa físicamente baja tensión de red.
• Pulsadores mal cableados en la luz de escalera.
  Van en paralelo al relé temporizado. Si los pones en serie, no funcionará desde todos los puntos.
• Serie incompatible (mecanismo–bastidor–placa).
  Compra todo de la misma familia para que ajuste y no quede torcido.
• Cajas someras y bornes flojos.
  Si falta espacio, usa caja profunda. En cable flexible, coloca ferrules antes del tornillo para un apriete fiable.
• Mezclar baja tensión y red en las mismas borneras.
  Mantén conjuntos separados y ordenados para evitar confusiones y riesgos.

Checklist rápido antes de energizar

[ ] Palanca para estado mantenido / Pulsador para impulso
[ ] La fase entra al borne L; el retorno sale a la carga
[ ] Transformador presente si la campana es 12/24 V
[ ] Pulsadores en paralelo hacia el relé de escalera
[ ] Cables organizados; bornes firmes; ferrules si son flexibles
[ ] Caja con profundidad suficiente; placa nivelada
