Qué es un interruptor simple (1 vía) y cuándo conviene

Un interruptor simple (también llamado 1 vía) sirve para encender y apagar un único punto de luz desde un solo lugar. Tiene dos posiciones (ON/OFF) y controla la misma luminaria sin combinaciones con otros interruptores.

Úsalo cuando:

• Tienes una pieza pequeña o mediana con un punto de mando (dormitorio secundario, baño, bodega, pasillo corto).
• La circulación no requiere encender desde un extremo y apagar desde otro.
• Buscas una solución sencilla y económica, sin cableado extra.

Mejor elige otra opción si:

• Necesitas accionar la misma luz desde dos lugares (inicio y final de pasillo, escalera): corresponde un conmutado (dos interruptores que trabajan juntos).
• Quieres dos luces independientes en el mismo lugar de mando: considera un interruptor doble.
• El ambiente exige automatización o temporización: evalúa sensor o temporizador (según normativa local).

Consejos rápidos para decidir bien

• Piensa en el recorrido de las personas: si alguien entra por una puerta y sale por otra, un simple puede resultar incómodo; conviene conmutado.
• Si vas a mover el punto o alargar el recorrido, revisa sección del cable y distancia para evitar caída de tensión.
  Y si el trayecto es con vibraciones o curvas cerradas, entiende las diferencias entre cable rígido y flexible.

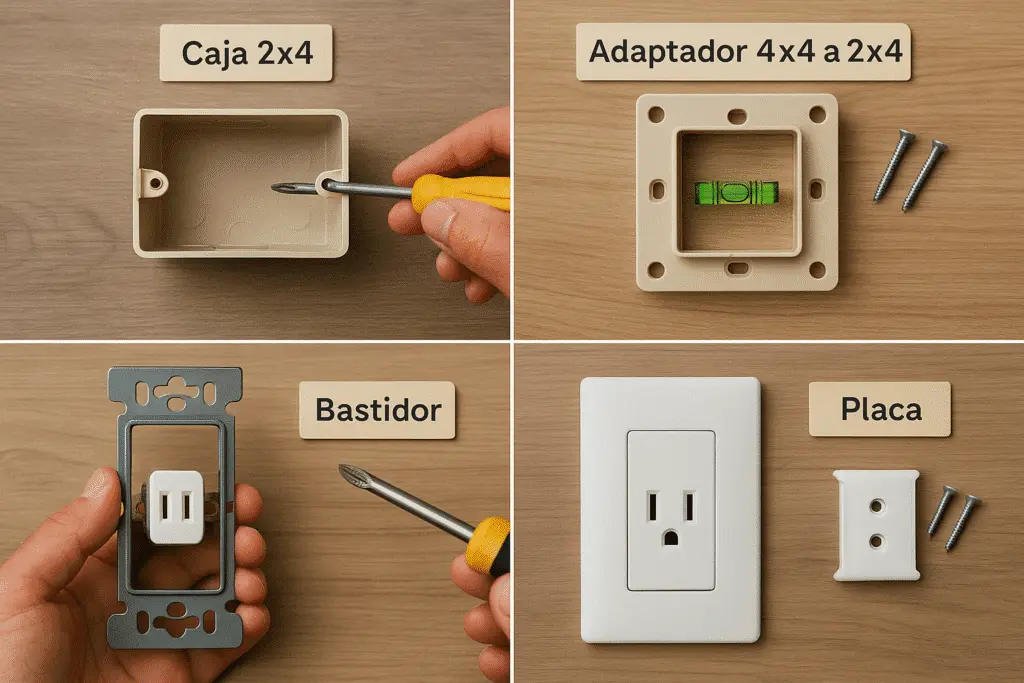

Piezas que debes tener: caja, bastidor y placa

Caja 2×4 (y adaptadores 4×4), profundidad y fijaciones

• Formato habitual en vivienda: 2×4 empotrada. Si tu muro tiene 4×4, usa un adaptador/bastidor para montar el interruptor de 1 vía.
• Profundidad: evita cajas someras; el conjunto (cables + mecanismo) debe entrar sin forzar. Si la pared es delgada, considera caja profunda o aro separador.
• Material y fijación: caja metálica o plástica certificada, firmemente anclada y alineada al muro. No montes sobre cajas de madera o huecos irregulares.
• Cuando no quieres picar muro: puedes llevar la línea por canaleta a la vista y usar una caja superficial del mismo color del muro para un acabado prolijo.

Bastidor (portamódulos) y compatibilidad de series

• Muchas marcas usan un bastidor que sujeta el mecanismo y luego recibe la placa.
• Comprueba la serie antes de comprar: mecanismo, bastidor y placa deben ser de la misma familia para calzar (tornillos, clips y alineación).
• Si tienes otras placas en la habitación, elige la misma serie para mantener la estética y la altura alineada.

Placa (tapa) y acabado

• Puede ser monomando (solo el interruptor) o mixta si más adelante sumarás un tomacorriente o un pulsador.
• Prefiere placas con borde rígido (no se deforma) y superficie fácil de limpiar.
• Revisa que la ventana de la placa no toque el balancín al accionar (evita roces).

Tornillería y nivelación

• Usa los tornillos de la serie o equivalentes en longitud y rosca; aprieta sin torcer la caja.
• Nivela el bastidor y alinea la placa con otras de la pared (horizontal y vertical). Una placa torcida delata instalación deficiente.

Espacio para el cableado (evita “aplastar” conductores)

• Dentro de la caja deben quedar los empalmes dentro de borneras o bornes del mecanismo, sin “pelos sueltos”.
• Si el cable es flexible, usa terminal/ferrule para un apriete fiable en el borne del interruptor. Diferencias y compatibilidad.
• Si amplías o desplazas el punto, confirma sección (mm²) y trayecto (ida+vuelta) para evitar caída de tensión.
  Y si te pierdes con las siglas de cableado (H05VV-F, H07RN-F, NYA, NYY), aquí las explico.

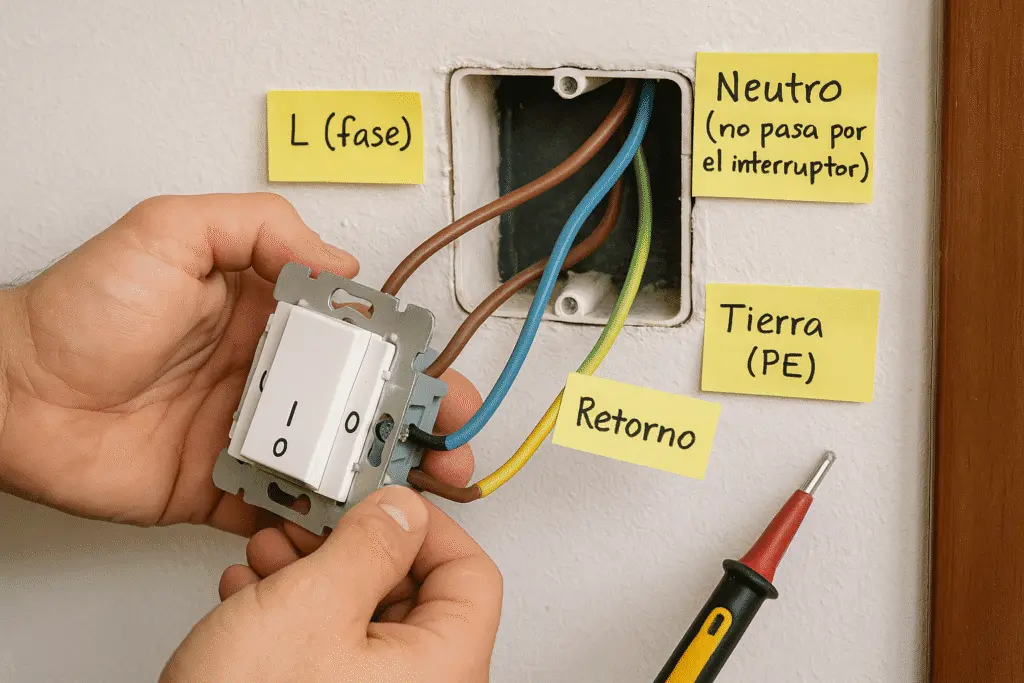

Bornes y cableado básico

Seguridad: corta la energía en el tablero y verifica ausencia de tensión con un comprobador. Ver normativa local.

Dónde va cada conductor

• Borne L (fase de entrada): aquí conectas la fase que viene del circuito.
• Borne de salida (retorno): desde este borne sale el retorno hacia la luminaria.
• Neutro (N): no pasa por el interruptor; va directo a la luminaria mediante empalme en la caja.
• Tierra (PE): directa a la carcasa/estructura metálica de la luminaria si corresponde.

Tablero ── Fase (L) ──▶ [ L  Interruptor  ▷ Salida ] ── Retorno ──▶ Lámpara
Tablero ── Neutro (N) ────────────────────────────────────────────▶ Lámpara
Tablero ── Tierra (PE) ───────────────────────────────────────────▶ Lámpara

Colores orientativos (pueden variar según norma local):
Fase: marrón/negro · Neutro: azul · Tierra: verde/amarillo.

Empalmes y aprietes correctos

• Usa borneras/regletas o conectores de resorte; evita torcer cables “a mano”.
• En cable flexible, pon terminal (ferrule) antes de apretar el borne (evita “pelos sueltos”).
  Más detalles.
• Deja el cobre totalmente cubierto por la aislación al entrar al borne; aprieta firme sin dañar el conductor.

Pruebas rápidas antes de cerrar

1. Con el circuito desenergizado, verifica continuidad: OFF (abierto, no conduce) / ON (cerrado, conduce) entre L y salida.
2. Energiza y mide en la luminaria: llega tensión solo con el interruptor en ON.
3. Acciona varias veces para comprobar que el retorno no se afloja.

Variantes comunes

• Interruptor con luz piloto: suele requerir neutro adicional en la caja para alimentar el LED/piloto del mecanismo (revisa esquema del fabricante).
• Derivaciones en la misma caja: si alimentas otro punto desde allí, realiza derivaciones con borneras y respeta el calibre del circuito.

Errores a evitar

• Cortar el neutro en lugar de la fase (la rosca de la lámpara quedaría viva).
• Invertir L y retorno; el interruptor funcionará, pero complicas diagnósticos y seguridad.
• Tierra suelta o inexistente en luminarias metálicas.
• Empalmes con cinta sola o bornes flojos.
• Cajas someras que obligan a doblar el cable en exceso.

Si vas a alargar el trayecto o cambiar la ruta, confirma sección (mm²) y distancia para evitar caída de tensión.
Si necesitas llevarlo a la vista sin abrir muro, esta guía ayuda a lograr un acabado prolijo.

Altura y ubicación recomendada

Referencias orientativas para vivienda; confirma siempre la normativa local y las necesidades de accesibilidad del hogar.

Altura desde piso terminado (al eje de la placa)

• 110–120 cm: rango más usado en viviendas para interruptores de 1 vía (cómodo al entrar con la mano).
• 90–110 cm: opción pensada para accesibilidad (niños, personas de menor estatura o movilidad reducida).
  Mantén la misma cota en toda la planta para una estética coherente.

Lado de la puerta (picaporte) y alcance

• Colócalo en el lado del picaporte, a 10–20 cm del marco, para accionarlo al entrar sin cruzarte con la hoja.
• Evita ubicarlo detrás de la puerta o donde quede oculto por muebles.

Pasillos y escaleras

• Para tramos cortos donde controlas la luz desde un solo punto, un simple es suficiente (ponlo en el acceso más usado).
• Si necesitas encender en un extremo y apagar en el otro, no uses simple: corresponde un conmutado (dos puntos de mando).

Baños y cocinas

• Instálalo fuera de zonas húmedas y a distancia de salpicaduras/vapor (ver normativa local).
• Si el recorrido hasta la luminaria es largo o con varias curvas, revisa sección de cable y caída de tensión.

Alineación con otras placas (estética)

• Alinea el eje del interruptor con tomas/placas cercanas para un frente limpio.
• Usa nivel y ajusta el bastidor antes de colocar la placa; corrige el plano de la caja si la pared está irregular.

Cuando no quieres picar muro

• Puedes llevar la línea por canaleta a la vista (color del muro y trazo recto) y usar caja superficial sin obra.

Instalación paso a paso (visión general)

Seguridad primero: corta la energía en el tablero y confirma ausencia de tensión con un comprobador. Usa guantes y herramientas aisladas. Ver normativa local.

Herramientas y materiales

Destornillador plano/Phillips, pelacables, comprobador de tensión/continuidad, borneras o conectores de resorte, terminales (ferrules) si el cable es flexible, caja 2×4 (o adaptador 4×4), bastidor y placa de la misma serie.

1 — Preparar la caja

• Revisa que la caja 2×4 esté sólida, a ras del muro y con profundidad suficiente.
• Ordena los conductores dejando Fase (L), Neutro (N) y Tierra (PE) con longitud cómoda, sin forzar.

2 — Identificar conductores

• Fase: será la entrada al borne L del interruptor.
• Retorno: es el cable que sale del interruptor hacia la luminaria.
• Neutro: no pasa por el interruptor; va directo a la lámpara mediante empalme en la caja.
• Tierra: directo a la luminaria metálica si corresponde.
  Si tus conductores son flexibles, coloca ferrules antes de atornillar.

3 — Conexionado del interruptor

1. Lleva la fase al borne L.
2. Conecta el retorno al borne de salida (marcado con flecha/“OUT” según el fabricante).
3. Aísla y ordena el neutro y la tierra en borneras dentro de la caja (no deben tocar el mecanismo).

4 — Empalmes y aprietes

• Usa borneras o conectores; evita torcer cables “a mano”.
• El cobre debe quedar totalmente cubierto por la aislación al entrar en el borne (sin filamentos sueltos).
• Aprieta firme sin “morder” el conductor.
  Si amplías el trayecto o cambias la ruta, confirma sección (mm²) por corriente y distancia.
  Y, si te pierdes con las siglas de los cables, repásalas aquí.

5 — Presentación y montaje

• Introduce el mecanismo sin doblar bruscamente los conductores.
• Atornilla el bastidor a la caja y nivelalo (horizontal/vertical).
• Coloca la placa y verifica que el balancín accione libremente (sin rozar la tapa).

6 — Pruebas

1. Con el circuito desenergizado, mide con continuidad:
   • OFF: abierto (sin continuidad) entre L y salida.
   • ON: cerrado (con continuidad).
2. Energiza y prueba la luminaria: debe encender solo con el interruptor en ON.
3. Acciona varias veces y confirma que no hay chispazos ni holguras.

7 — Altura y alineación

• Verifica que la cota coincida con el resto de la vivienda (orientativo 110–120 cm; ver normativa local).
• Alinea la placa con tomas cercanas para un frente limpio.

8 — Orden de cables (si quedarán a la vista)

• Si no quieres picar, puedes llevar el tramo por canaleta: trazo recto y color del muro para que pase desapercibida.

Errores comunes (y cómo evitarlos)

• Cortar el neutro en vez de la fase.
  El interruptor debe abrir/cerrar la fase; el neutro va directo a la luminaria. Verifica con comprobador antes de cablear.
• Caja somera o mal asentada.
  Si no hay profundidad, fuerzas conductores y el mecanismo queda “duro”. Usa caja profunda o aro separador y nivela el bastidor.
• Borneado flojo o con “pelos sueltos”.
  Empalmes en borneras; si el cable es flexible, pon ferrules. Más detalles.
• Sin compatibilidad de serie.
  Mecanismo, bastidor y placa deben ser de la misma familia; si no, la tapa no ajusta o queda torcida.
• Ruta improvisada del cableado.
  Si no abrirás muro, lleva el tramo en canaleta recta (ancho y color adecuados).
• Sección de cable inadecuada.
  Al alargar recorridos, revisa mm² y caída de tensión.
  Si te confunden las siglas (H05VV-F, H07RN-F, NYA, NYY).

Preguntas frecuentes (FAQ)
