Qué es una caja octogonal / de techo y para qué se usa

Formatos más comunes: octogonal 4″, ceiling pan (baja profundidad) y octogonal profunda

• Octogonal 4″ estándar: la “de todos los días” en techos y muros para luminarias y empalmes. Acepta varios knockouts y tiene profundidad media.
• Ceiling pan (baja): misma huella de 4″, pero más plana. Útil donde hay poco espacio detrás del cielo; no está pensada para alojar muchos empalmes.
• Octogonal profunda: más volumen interno para empalmes/derivaciones y conectores. Se agradece cuando llegan varios tubos o conductores.

Tip: cuanto más profunda la caja, más fácil mantener los empalmes ordenados y sin sobrellenar.

Usos típicos: alojar empalmes, soportar luminarias y, si está fan-rated, ventiladores

• Empalmes/derivaciones: dentro de la caja quedan protegidos y accesibles para mantenimiento.
• Luminarias: casi cualquier plafón/pendente se cuelga desde una octogonal fixture-rated (lo indica la ficha/etiqueta).
• Ventiladores de techo: solo con caja y herrajes fan-rated (la caja y/o la barra lo declaran). Si no lo indica, no sirve para ventilador.

Regla clara: lee la etiqueta. “Fixture-rated” es para luminaria; “Fan-rated” es la que admite ventilador (con su tornillería y, a menudo, barra de refuerzo).

Materiales y tapas: acero/termoplástico, tapa ciega, portalamparas y aros/adaptadores

• Material de la caja:
  • Acero: robusta, común en obra nueva y con barras entre vigas.
  • Termoplástico: ligera, práctica en remodelación (old-work) con orejas de sujeción.
• Tapa ciega: cubre una caja que no usas por ahora o resguarda empalmes sin luminaria.
• Portalamparas/soportes: bases E27/E26 o chapas de montaje que atornillan a la caja.
• Aros/adaptadores: mejoran el acabado y ayudan a centrar rosetones o luminarias con bases pequeñas.

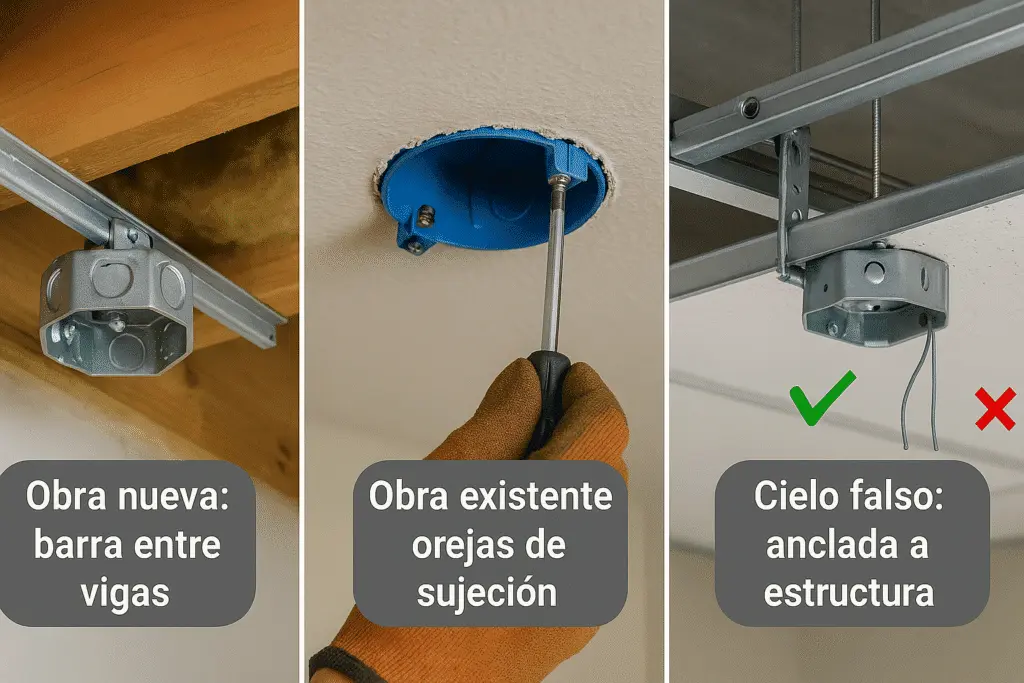

Fijación correcta según el tipo de obra

Nueva obra: a viga o con barra ajustable entre vigas (16″–24″)

1. Ubica y marca el centro del punto de luz.
2. Ancla directo a viga con tornillos adecuados o usa barra ajustable entre vigas (se expande para quedar a presión y atornillar la caja).
3. Nivel y ras: la brida/frente de la caja debe quedar enrasada al plano del cielo terminado.
4. Ajusta la profundidad antes de cerrar el cielo; prueba que los knockouts apunten hacia las canalizaciones.
5. Para ventilador: usa caja y barra “fan-rated”; atornillería de alta resistencia (no reutilices tornillos de luminaria).

Consejo: el conjunto (caja + barra + tornillos) queda limitado por el componente de menor capacidad. Si la caja es para luminaria y la barra soporta ventilador, sigue mandando la caja.

Obra existente (old-work): orejas de sujeción, nivelado y remate

1. Corta la abertura con plantilla. Aspira polvo y revisa que no haya conductos/instalaciones encima.
2. Inserta la caja old-work y aprieta las orejas hasta que muerdan firmes el yeso-cartón (sin romperlo).
3. Comprueba nivel/enrase; corrige antes de conectar.
4. Si colgarás un ventilador, no uses cajas old-work comunes: instala fan-rated anclada a estructura (barra a viga) y sigue las instrucciones del fabricante.

Tip: si el cielo es delgado o está fatigado, refuerza el perímetro con un aro/soporte compatible antes de apretar las orejas.

Falso techo: nunca colgar de alambres; siempre anclada a estructura

• Las cajas no se sostienen del entramado de alambres del cielo falso.
• Fija la caja a estructura sólida: viga, perfilería estructural o barra de refuerzo diseñada para techo.
• Deja la altura ajustada para que el frente quede a ras del plano del cielo una vez montado.
• En luminarias pesadas o ventiladores, usa fan-rated y verifica el par de apriete de la tornillería.
• Ordena las entradas de tubos/corrugados con curvas amplias y coloca conectores/prensaestopas cuando corresponda (ver normativa local).

Chequeo rápido de seguridad

• La caja no se mueve al tirar con la mano.
• Tornillos en orificios destinados (nada de perforaciones improvisadas).
• Conductores con holgura suficiente dentro de la caja y tapa/aro listos para el acabado.

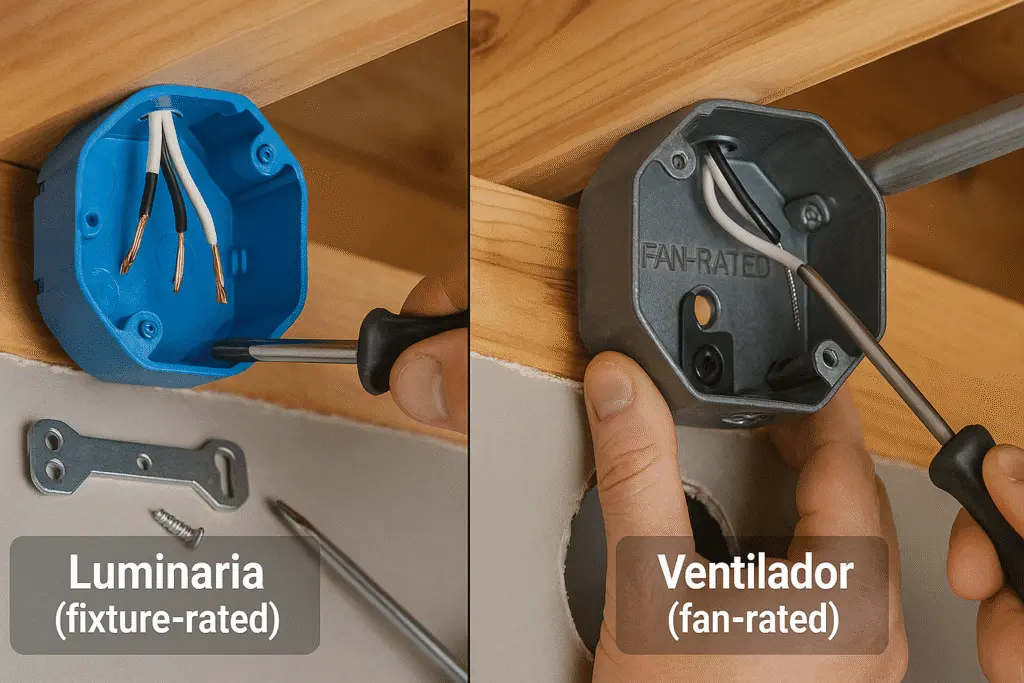

Luminaria vs ventilador: cómo elegir la caja adecuada

Fixture-rated para luminarias: límites de peso (según modelo)

• Son cajas pensadas para soportar luminarias (plafones, colgantes, apliques).
• La etiqueta/ficha indica el peso máximo admisible de la luminaria (en muchos modelos residenciales ronda las 50 lb / 23 kg, pero debes verificar el valor exacto del tuyo).
• Aportan orificios roscados para la pletina o portalamparas y suficiente volumen interno para empalmes básicos.
• Úsalas cuando el punto no moverá un ventilador y la luminaria queda dentro del límite de peso especificado.

Tip: si la luminaria es pesada o muy separada del techo (brazos largos), confirma peso y tipo de fijación en la ficha del fabricante de la caja y de la luminaria.

Fan-rated para ventiladores: refuerzo, tornillería, barras y etiquetas que lo indiquen

• Diseñadas para ventiladores de techo, soportan carga dinámica (vibración/rotación).
• Vienen explícitamente marcadas como “fan rated” o “ceiling fan support” y suelen incluir barra de refuerzo ajustable entre vigas y tornillería de alta resistencia.
• No sustituyas por una caja fixture-rated “porque parece robusta”: si no está marcada para ventilador, no sirve.
• En obra existente, usa kits fan-rated específicos que se anclan a estructura sin depender del yeso-cartón.

Consejo: aprieta la tornillería al par recomendado por el fabricante del kit y del ventilador. Revisa tras la primera semana de uso.

Señales en la ficha y en la impresión de la caja para distinguirlas

• Marcado visible en el cuerpo (estampado/relieve) o etiqueta interna con:
  • “Fixture rated” o “Fan/Fixture rated”
  • Peso máximo permitido (en lb/kg)
  • Capacidad en pulgadas cúbicas (in³) y profundidad
• Accesorios incluidos: las fan-rated suelen traer barra entre vigas y tornillería específica para el soporte del ventilador.
• Duda con una caja existente? Retira la luminaria, lee el marcado y, si no está claro que sea fan-rated, reemplaza por un kit certificado antes de colgar el ventilador.

Capacidad, profundidad y factor de llenado

Capacidad (in³) y profundidad mínima cuando habrá empalmes + portalamparas

• Cada caja tiene una capacidad en pulgadas cúbicas (in³) y una profundidad declaradas en su ficha.
• Cuenta de volumen (regla práctica): cada conductor dentro de la caja ocupa “1 unidad” (el calibre determina cuántas in³ consume según tablas del fabricante); la puesta a tierra suele contarse como 1 unidad total; cada dispositivo (p. ej., portalamparas/soporte con tornillería que quede dentro) añade unidades extra.
• Si el cálculo se acerca al límite, elige octogonal profunda o reubica empalmes en caja adyacente para no sobrellenar.
• Ceiling pan (baja): úsalas solo cuando no haya muchos empalmes; su volumen es reducido.

Tip: deja holgura para maniobrar los hilos sin pinzarlos al cerrar el aro o la base de la luminaria.

Conductores, conectores y puesta a tierra: cómo no sobrellenar

• Conectores: usa regletas o conectores a tope de tamaño acorde; evita “bolas” de cinta aisladora que comen volumen.
• Puesta a tierra: agrupa con conector adecuado y deja latiguillo hacia el chasis/soporte.
• Reserva de cable: 12–15 cm útiles** dentro de la caja (según normativa local) facilita mantenimiento sin saturar.
• Entradas: si llegan muchos tubos/corrugados, considera desdoblar el punto: empalmes en caja contigua y solo sube fase/neutro/tierra a la caja de techo.

Terminaciones ordenadas (opciones limpias)

• Empalmes atornillados cuando aplique.
• Empalmes crimpados a tope + funda (unión compacta y fiable).
• Punteras (ferrules) si entras a bornera de luminaria con cable flexible.

Instalación paso a paso (luminaria)

Presentación, marcaje y corte; fijación a viga o barra; entrada de tubos/corrugado

1. Corta energía en el tablero y verifica con probador.
2. Marca el centro del punto de luz y presenta la caja octogonal elegida (profunda si habrá empalmes).
3. Fija a viga con tornillería adecuada o instala barra ajustable entre vigas y atornilla la caja al soporte. La brida de la caja debe quedar a ras del cielo terminado.
4. Elige los knockouts orientando las entradas de tubo/corrugado hacia la dirección de llegada; coloca los conectores o abrazaderas que pida el sistema.
5. Asegura el cableado dejando holgura de 12–15 cm dentro de la caja (según normativa local).

Conexiones dentro de la caja y tapa/aro de acabado

1. Puesta a tierra: une tierras con conector y saca un latiguillo a la rosca verde de la caja o a la pletina del soporte.
2. Empalmes fase/neutro: usa conectores adecuados (tope crimpado o regleta). Evita “bolas” de cinta.
3. Presenta la pletina/soporte de la luminaria atornillándola a los orificios roscados de la caja. Comprueba nivel.
4. Conecta la luminaria: fase a fase, neutro a neutro y tierra al chasis (si corresponde).
5. Cierra con el aro/rosetón, cuidando no pinzar cables. Verifica que ningún conductor quede tensionado.

Pruebas de tracción y nivel antes de colgar la luminaria

1. Tracción: tira suave del cuerpo de la luminaria; la caja no debe moverse.
2. Nivel y centrado: ajusta la pletina si hace falta.
3. Energiza y prueba el encendido. Revisa que la luminaria no vibre ni rozque el acabado.

Consejo: si la luminaria es pesada o deja el peso muy descentrado, confirma en su ficha el peso y el método de fijación recomendado. Cuando haya duda, cambia a caja/soporte de mayor capacidad.

Instalación paso a paso (ventilador de techo)

Verificar fan-rating, usar barra de refuerzo y tornillería adecuada

1. Corta energía en el tablero y verifica con probador.
2. Confirma la caja: debe estar marcada fan-rated (en cuerpo/etiqueta). Si no lo está, reemplázala por un kit fan-rated con barra ajustable entre vigas.
3. Instala la barra (16″–24″ según modelo): expándela hasta que muerda firmemente ambas vigas y atornilla la caja fan-rated al soporte.
4. A ras del cielo: ajusta la profundidad para que el frente de la caja quede enrasado al plano del cielo.
5. Tornillería: usa solo los tornillos/tuercas/aros suministrados en el kit del ventilador o equivalentes certificados; no reutilices tornillería de luminarias.

Importante: el conjunto (caja + barra + tornillería) queda limitado por el componente de menor capacidad. Si algún elemento no es fan-rated, no sirve.

Balanceo, seguridad y orden de cables; pruebas finales

1. Soporte del ventilador: fija el bracket metálico a los orificios roscados de la caja fan-rated. Aprieta al par recomendado por el fabricante.
2. Cableado: conduce los conductores por el tubo/canopy sin pellizcarlos. Empalma con conectores adecuados (tope crimpado o regleta) y deja latiguillo de tierra al chasis.
3. Cierre del canopy: monta el canopy (caperuza) sin atrapar aislaciones. Verifica que los cables queden con holgura y alivio de tensión.
4. Cuerpo del motor: cuélgalo del gancho temporal del bracket (si lo trae), realiza las conexiones y luego asienta el motor en su asiento definitivo.
5. Palas: monta palas y brazos con sus tornillos y arandelas. Asegura todos los tornillos; revisa que ninguna pala roce el cielo/pared.
6. Balanceo: si vibra, usa el kit de balanceo incluido (pegas contrapesos en la pala indicada) hasta eliminar la vibración.
7. Pruebas: energiza, prueba baja-media-alta y la inversa (invierno/verano). Escucha ruidos anómalos; si los hay, revisa tornillería y centrado.

No hacer: colgar el ventilador de cajas old-work plásticas, de alambres del falso techo o de tornillos en yeso. Siempre a estructura con fan-rated.

Accesorios y remates

Tapas ciegas, portalamparas, aros/adaptadores y tornillería

• Tapa ciega: úsala cuando la caja queda sin luminaria (empalmes protegidos y accesibles).
• Portalamparas/pletina: atornilla a los orificios roscados de la caja; verifica nivel antes del cierre.
• Aros/adaptadores: centran rosetones y cubren imperfecciones del corte.
• Tornillería adecuada: usa los tornillos provistos por el fabricante de la caja/soporte o equivalentes certificados (nada de “tornillos cualquiera”).

Entradas protegidas y orden del tendido

• En cada knockout, coloca conectores (para tubo/corrugado o cable) que protejan el borde y den alivio de tensión.
• Evita radios cerrados al entrar a la caja; deja 12–15 cm de reserva de conductor (según normativa local) para maniobrar sin pellizcar.
• Si el cable atraviesa un mueble o acabado visible cerca del punto, remata con pasacables/protectores de borde para un cierre limpio.

Barras, bridas y pequeños detalles que evitan problemas

• Barra ajustable: apriete firme a ambas vigas; revisa que no tenga juego antes de colgar.
• Bridas: sujeta el mazo dentro de la caja sin estrangular; no bloquees tornillos de fijación.
• Etiqueta: marca circuito y fecha; te ahorra tiempo en mantenimiento.

Errores comunes (y cómo evitarlos)

Usar fixture-rated para un ventilador

Problema: la caja no está diseñada para carga dinámica.
Evita así: instala kit fan-rated (caja + barra de refuerzo + tornillería específica). Si la caja no dice explícitamente fan-rated, no sirve.

Colgar la caja del alambre del cielo falso

Problema: no es estructura; vibra y puede soltarse.
Evita así: fija siempre a viga o barra ajustable entre vigas; ajusta a ras del cielo.

Sobrellenar la caja

Problema: empalmes apretados, aislaciones marcadas y tapas que muerden cables.
Evita así: elige octogonal profunda cuando haya varios conductores/conectores; reparte empalmes en caja adyacente si hace falta.

Usar ceiling pan (baja) donde faltará volumen

Problema: no cabe el cableado ni conectores.
Evita así: reserva las de baja profundidad para puntos sencillos; si hay varios tubos, usa profunda.

Fijar fuera de nivel o fuera de ras

Problema: rosetones torcidos, bases que no asientan.
Evita así: nivela antes de cerrar y deja la brida enrasada al plano del cielo terminado.

Tornillería “cualquiera”

Problema: cabezas barren, soportes flojos.
Evita así: usa la tornillería del kit de luminaria/ventilador o equivalente certificada.

Entradas sin conector

Problema: bordes cortan la camisa.
Evita así: en cada knockout coloca el conector adecuado para tubo/corrugado o cable; deja 12–15 cm de reserva (según normativa local) para maniobrar.
