Qué es un Schuko (Tipo F): piezas, corriente y tierra lateral
Soy Stevenson, electricista con más de 10 años de experiencia (ex capataz de un equipo de 10 personas, formación Salesianos Don Bosco). En esta guía te explico, de forma práctica, cuándo conviene usar una toma Schuko de 16 A, con qué es compatible y cómo elegir componentes correctos para un uso seguro en casa.
- 6 in 1 inputs Wall Outlet Adapter: This Italy power adapter accepts the standard N American 2 or 3 prong flat pin Plug, …
- Italian Type L Plug Adapter: This Italy travel plug adapter is compatible in overseas countries such as Italy, Chile, Cu…
- Ultra Light and Compact Design: This international power adapter is mini size: 2.3 x 2.7 x 3 in. It will be a great trav…

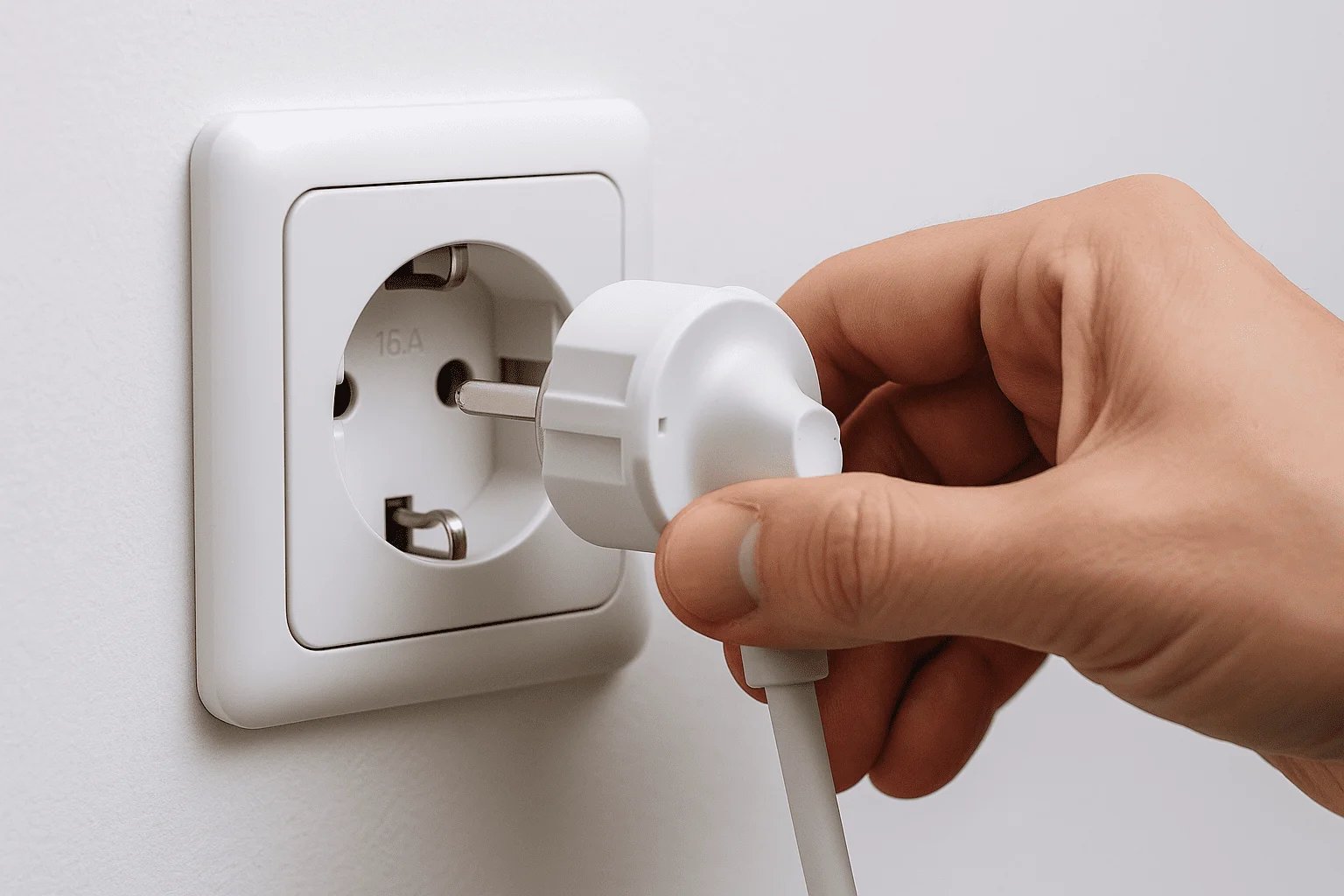

El Schuko es un sistema de enchufe/toma Tipo F para equipos domésticos de hasta 16 A. Se reconoce por sus dos espigas redondas (fase y neutro) y por la toma de tierra lateral: dos clips metálicos en la base que hacen contacto con la camisa de la clavija. Este diseño ofrece conexión robusta, prioriza la continuidad de tierra en aparatos con chasis metálico y soporta mayores demandas que una toma estándar de 10 A.
Componentes del sistema
- Base Schuko (CEE 7/3): la toma empotrada/sobrepuesta con bornes de fase y neutro y clips de tierra a ambos lados. Si vas a instalar o reemplazar, revisa compatibilidades de bases, bastidores y placas entre series.
- Clavija Schuko (CEE 7/4): enchufe con espigas redondas y camisa metálica que cierra el contacto de tierra al insertarse.
- Alojamiento profundo: la base “abraza” la clavija y reduce contactos accidentales o falsos asentamientos.
CEE 7/3 (base) y CEE 7/4 (clavija): cómo encajan y por qué es “no polarizado”
La base CEE 7/3 recibe la clavija CEE 7/4. Al introducirla, la camisa de la clavija toca primero los clips laterales de la base, estableciendo la tierra antes de que las espigas contacten fase/neutro.
El sistema es simétrico (puedes girar la clavija 180°): por eso se considera no polarizado; la posición de fase y neutro no está fijada, pero la tierra queda asegurada en ambos sentidos cuando la instalación está correctamente ejecutada.
Diferencia frente a tomas 10 A y por qué el Schuko es 16 A
- Capacidad de corriente: el Schuko está diseñado para 16 A, con contactos y volumen de base que brindan mayor superficie de contacto y mejor disipación que una toma 10 A.
- Seguridad y tierra: la combinación camisa + clips laterales proporciona una vía de tierra confiable para equipos con carcasa metálica.
- Cuándo elegir Schuko: cuando el equipo o el circuito exige 16 A y conexión a tierra firme (ciertos electrodomésticos de cocina, lavadora/secadora compacta, herramientas, algunos aires de pared con tomacorriente).
→ Comparativa clara 10 A vs 16 A (usos por ambiente).
→ Detalles de bases/placas para un montaje correcto.

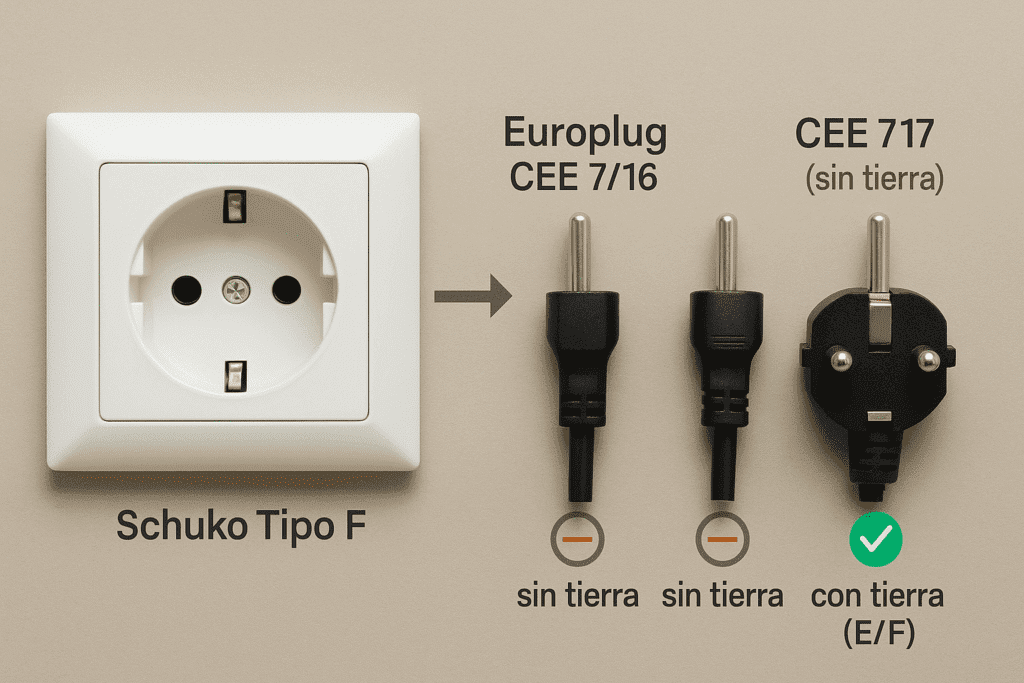

Compatibilidades: Europlug, CEE 7/17 y CEE 7/7 (E/F)
Qué enchufes “entran” en una base Schuko y con cuáles no hay tierra
- Europlug (CEE 7/16)
Enchufe bipolar y delgado de baja potencia. Entra en una base Schuko, pero no aporta tierra (solo útil para equipos clase II con doble aislamiento, p. ej., cargadores livianos y pequeños electrónicos). - CEE 7/17 (dos polos, 16 A, sin tierra)
Enchufe redondo de mayor cuerpo que también entra en Schuko; no provee tierra. Úsalo solo en clase II. Evita conectarlo a aparatos que requieran puesta a tierra (chasis metálico). - Clavija Schuko “pura” (CEE 7/4)
La pareja natural de la base Schuko. Aporta tierra lateral por contacto de la camisa con los clips de la base. Recomendado para equipos con necesidad de tierra. - Clavija híbrida CEE 7/7 (E/F)
Funciona en tomacorrientes Tipo E (tierra por pin) y en Tipo F/Schuko (tierra por clips laterales). Si en casa conviven E y F o cambias de país con estos estándares, la 7/7 es la opción más versátil para mantener la tierra. - Adaptadores “genéricos”
Muchos permiten “meter” una clavija, pero anulan la tierra o la dejan inconsistente. Evítalos en aparatos que exigen puesta a tierra (cocina, herramientas, chasis metálico).
Regla práctica: si el equipo requiere tierra, usa Schuko CEE 7/4 o híbrida CEE 7/7. No uses CEE 7/16 ni CEE 7/17 en esos casos.
España vs. Latinoamérica: estándares y tensión; cuándo evitar adaptadores
- España y gran parte de Europa: predominio de Tipo F (Schuko) a 230 V.
- Latinoamérica: conviven otros formatos (p. ej., A/B, C, L…) y diferentes tensiones. Por eso, un equipo con clavija Schuko puede no ser compatible mecánica o eléctricamente con la toma local.
- Riesgos de “forzar” compatibilidad:
- Sin tierra → chasis metálico sin protección.
- Contacto flojo → calor y falsos contactos.
- Tensión/frecuencia distintas → daño al equipo.
- Qué hacer: prioriza bases/tomas del estándar local o clavijas híbridas CEE 7/7 cuando corresponda, y evita adaptadores que no garanticen tierra.
- Guía de formatos por país (referencia útil).
- Si quieres combinar USB + Schuko en la misma placa (en viviendas con Tipo F).

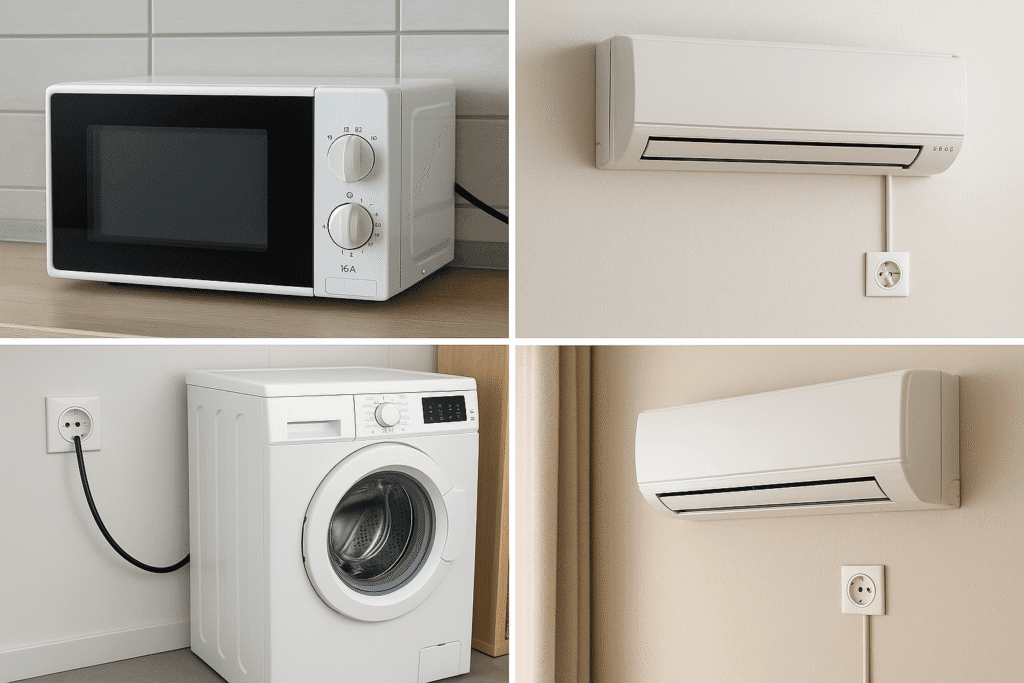

¿En qué casos usar Schuko en casa? (ejemplos reales)
Cocina: pequeños electro vs equipos fijos (micro/horno)
- Pequeños electro (hervidor, batidora potente, freidora de aire grande): si el fabricante indica 16 A o potencia alta continua, usa toma Schuko bien asentada. Evita adaptadores o “ladrones”.
- Microondas/horno compacto enchufable: a menudo exigen Schuko 16 A; verifica placa del equipo.
- Horno y encimera empotrados: muchos van cableados a circuito dedicado (no Schuko).
- Buenas prácticas: base empotrada de calidad, borneado firme y caja con espacio para disipar calor.
Amplía: Tomacorrientes para cocina: alturas y modelos.
Lavadora/secadora y circuito dedicado
- Lavadora: normalmente Schuko 16 A con toma a la vista y accesible.
- Secadora: carga elevada y ciclos largos; puede requerir circuito dedicado y Schuko 16 A (si es enchufable).
- Lavaseca compacta: exige toma 16 A y ubicación que permita ventilación de enchufe y cable.
- Evita: compartir regletas con otros consumos fuertes; mejor punto exclusivo.
Amplía: Tomas para lavadora y secadora: enchufe, amperaje y ubicación práctica.
Aire acondicionado y toma 16 A reforzada
- Muro/ventana enchufables: muchos modelos residenciales usan Schuko 16 A; confirma datos de corriente y arranque (pico).
- Split con unidad interior: a menudo se cablea a circuito dedicado y no usa Schuko convencional (revisión del instalador).
- Recomendaciones: punto exclusivo, borneado correcto, trayecto de cable sin tensión mecánica y protección adecuada en el tablero.
Amplía: Tomas para aire acondicionado: enchufe correcto y certificación.
En resumen: usa Schuko 16 A cuando el equipo lo especifica o su demanda es alta y requiere tierra confiable. Para aparatos fijos o con corrientes muy elevadas, suele corresponder circuito dedicado (no enchufe estándar)

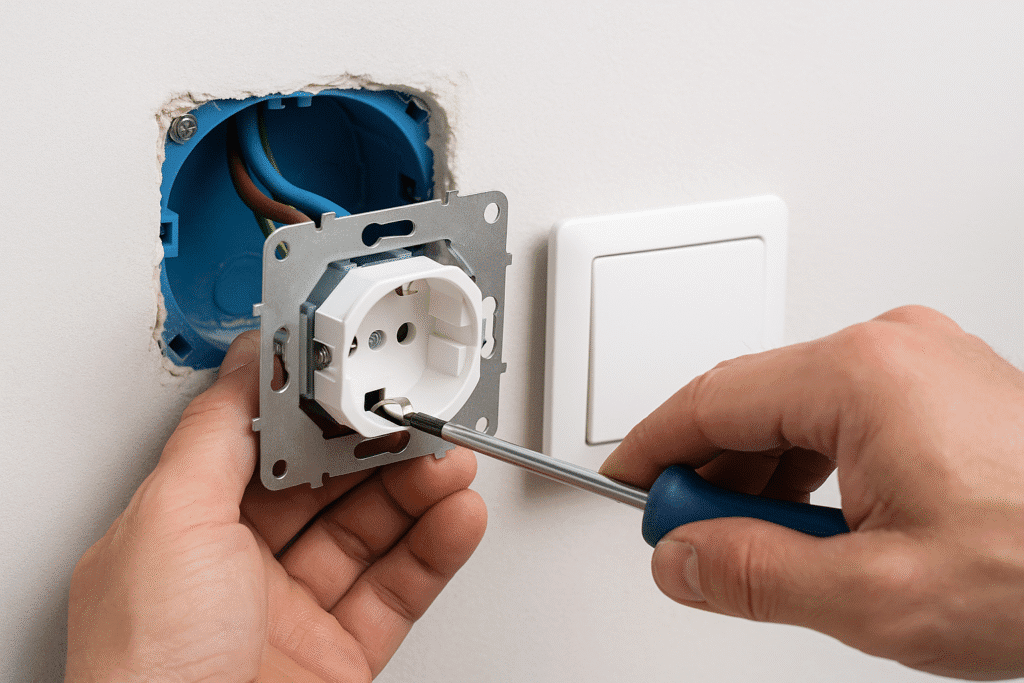

Instalación: base Schuko 16 A, cajas y placas compatibles
Caja 2×4/4×4, bastidor/placa y compatibilidad entre series
Para que un Schuko rinda 16 A sin calentamientos ni falsos contactos, importa tanto la base como dónde la montas.
- Caja eléctrica (2×4 o 4×4): elige profundidad suficiente para alojar base, conductores y empalmes sin forzar (en muros sólidos, una caja profunda ayuda a disipar calor).
- Borneado firme: limpia bien los conductores, aprieta a par adecuado y evita hilos sueltos. Un borne flojo = calor y disparos intermitentes.
- Bastidor y placa: usa piezas de la misma serie para asegurar ajuste y rigidez; no mezcles marcas/series porque aparecen holguras o la placa no cierra.
- Reemplazos/actualizaciones: si cambias una base 10 A por Schuko 16 A, revisa estado de la caja y la canalización; si quedó ajustado, pasa a caja de más volumen.
Guía para elegir bases, bastidores y placas (compatibilidades entre series y medidas).
Empotrado vs sobrepuesto: cuándo conviene cada uno
- Empotrado: opción estética y segura en muros con caja adecuada (yeso, albañilería, tabiques con caja de profundidad correcta). Reduce golpes accidentales y permite alinear con placas múltiples (USB + Schuko, por ejemplo).
- Sobrepuesto: útil cuando no quieres picar o la pared es de difícil canalización (bodega, taller, garaje). Ideal en reformas rápidas; prioriza canalización superficial bien fijada y base con tapa robusta si hay tránsito.
- Ambientes exigentes: en zonas con polvo o humedad ocasional, protege la base (placa cerrada, ubicación fuera de salpicaduras) o considera soluciones estancas según el caso.
Comparativa clara entre enchufes empotrados y sobrepuestos (ventajas, limitaciones y ejemplos).
Checklist de instalación rápida
- Caja con espacio suficiente (sin conductores aplastados).
- Borneado limpio y firme; conductor bien presentado.
- Bastidor/placa de la misma serie (cierre sólido, sin juego).
- Base perfectamente alineada y tornillos a tope sin deformar la placa.
- Prueba de asentamiento: la clavija entra/queda firme, sin holguras ni chisporroteos.
Alternativas y casos especiales
Exterior/terraza: usar toma estanca (no Schuko abierto)
En patios, terrazas o zonas expuestas a polvo y salpicaduras no conviene instalar un Schuko “abierto”. Usa tomas estancas con tapa y grado de protección adecuado, ubicadas fuera de chorros directos de agua y a una altura que evite barro o charcos. Si necesitas alimentar herramientas de jardín, planifica un punto exclusivo, con canalización protegida y tapa que cierre bien al desenchufar.
→ Guía de apoyo.
UPS/PC y tomas IEC: cuándo no usar Schuko
Muchas UPS y fuentes de PC emplean conectores IEC (C13/C14, C19/C20) en lugar de Schuko para mantener un tendido seguro y ordenado dentro del escritorio o rack. En estos casos, respeta el ecosistema IEC de la UPS y evita adaptadores improvisados entre IEC ↔ Schuko que puedan anular tierra o generar contactos flojos. Si el puesto de trabajo requiere salidas Schuko adicionales, instálalas fuera del mueble y con regleta anclada y protección adecuada.
Preguntas frecuentes sobre enchufe schuko
No es recomendable ni seguro. La clavija Schuko está pensada para 16 A y tierra lateral; forzarla en una base de 10 A puede provocar calentamiento o perder la puesta a tierra. Si tu equipo exige 16 A, instala una base Schuko correcta o un circuito dedicado según corresponda.
→ Comparativa útil 10 A vs 16 A.
Es una clavija híbrida que funciona tanto en tomas Tipo E (tierra por pin central) como en Tipo F/Schuko (tierra por clips laterales). Si te mueves entre viviendas con E y F, la 7/7 permite mantener la tierra sin adaptadores que la anulen.
Verifica que la base tenga clips metálicos laterales firmes y que la instalación disponga de conductor de tierra conectado al borne correspondiente. Con una lámpara de prueba o comprobador adecuado (y sin riesgos), puedes confirmar continuidad de tierra; ante dudas, solicita revisión profesional.
→ Compatibilidades de bases, bastidores y placas (para un montaje sólido).
