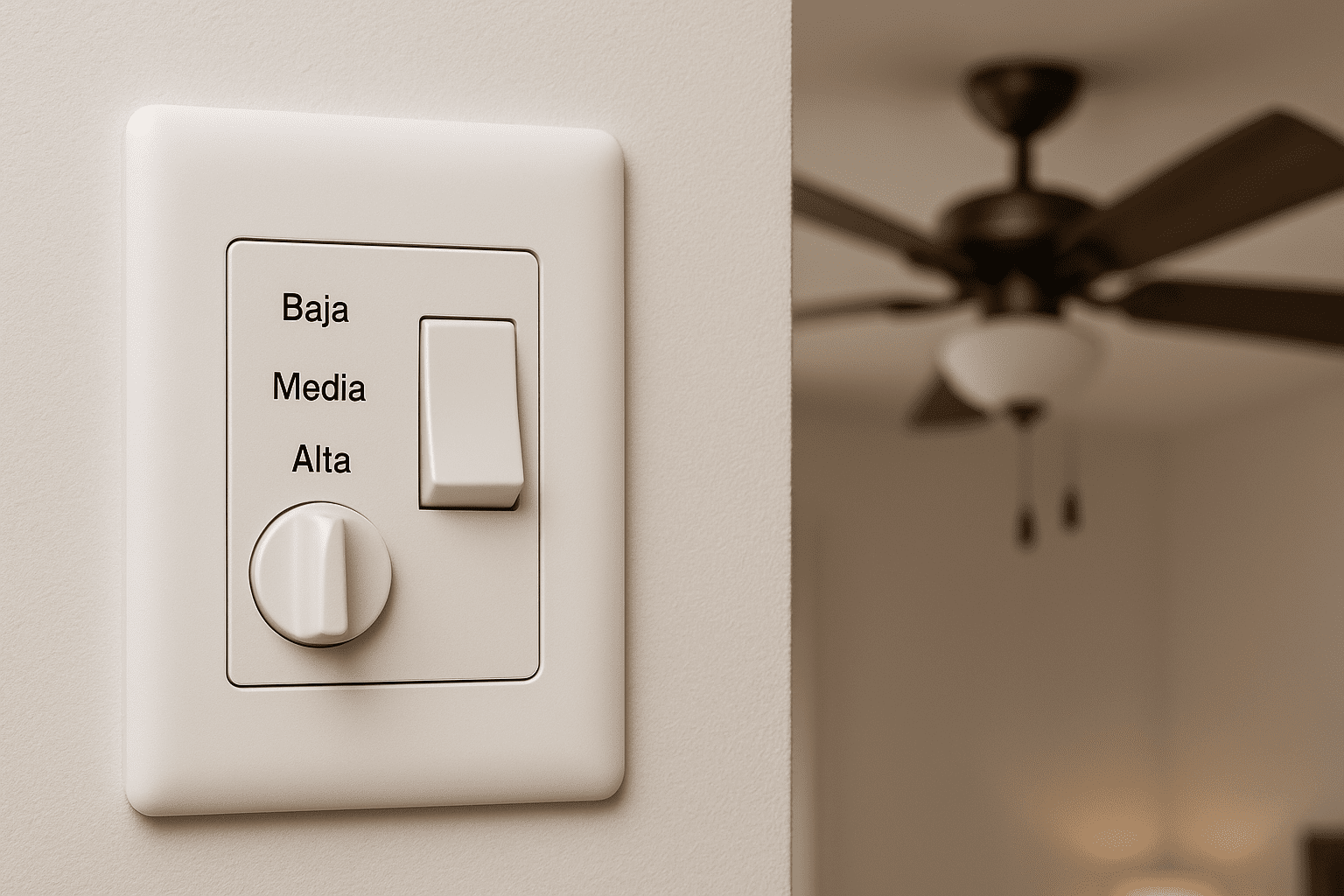

Interruptores para ventiladores de techo: selector de 3 velocidades y luz en pared

Portada » Electricidad » Instalaciones y componentes Instalación eléctrica » Interruptores y mecanismos

ENERLITES 3 Speed Ceiling Fan Control and LED Dimmer Light Switch…

• Compatible with dimmable LED, incandescent, and halogen lights. For mechanical fans with pull string speed control.
• Dual slide controls; Slider for fan is 3 speeds (not for variable type fans or remote controlled), slider for lights pro…
• Made of polycarbonate thermoplastic material to provide durability and resilience to withstand hard impacts and heavy fo…

$18.89

Comprar en Amazon

Soy Stevenson, electricista con 10+ años de experiencia (ex capataz; Salesianos Don Bosco). Esta guía explica, en lenguaje simple, cómo elegir y usar controles en pared para ventiladores de techo: selector de 3 velocidades por capacitor y la opción de luz + ventilador en el mismo frente. Antes de intervenir, valida siempre con manual del equipo / normativa local.

Qué aprenderás

• Diferencias entre cadena integrada, selector de pared por pasos (capacitor) y remoto; cuándo combinar.
• Por qué no usar dimmers de luz para motores de ventilador (zumbido y calentamiento).
• Cómo planificar un frente doble: selector 3 vel. + tecla de luz, compatibilidad con caja 2×4 (mejor profunda), bastidor y placa de la misma serie.
• Checklist de compra y pruebas (ruido, vibración, temperatura) para un uso seguro y cómodo.

Interacciones útiles mientras lees

• ¿Necesitas dos funciones en el mismo punto? → Interruptor doble: controla dos luces desde el mismo punto
• ¿Dudas entre unipolar y bipolar para el corte? → Unipolar vs bipolar que significa y en que casos conviene.
• ¿Empotrado o a la vista? Pros y contras → Enchufes empotrados vs sobrepuestos cual elegir y por qué.
• Rotular el circuito en tu tablero (te ahorra tiempo) → Identificar y rotular circuitos del tablero metodo simple para tu hogar.

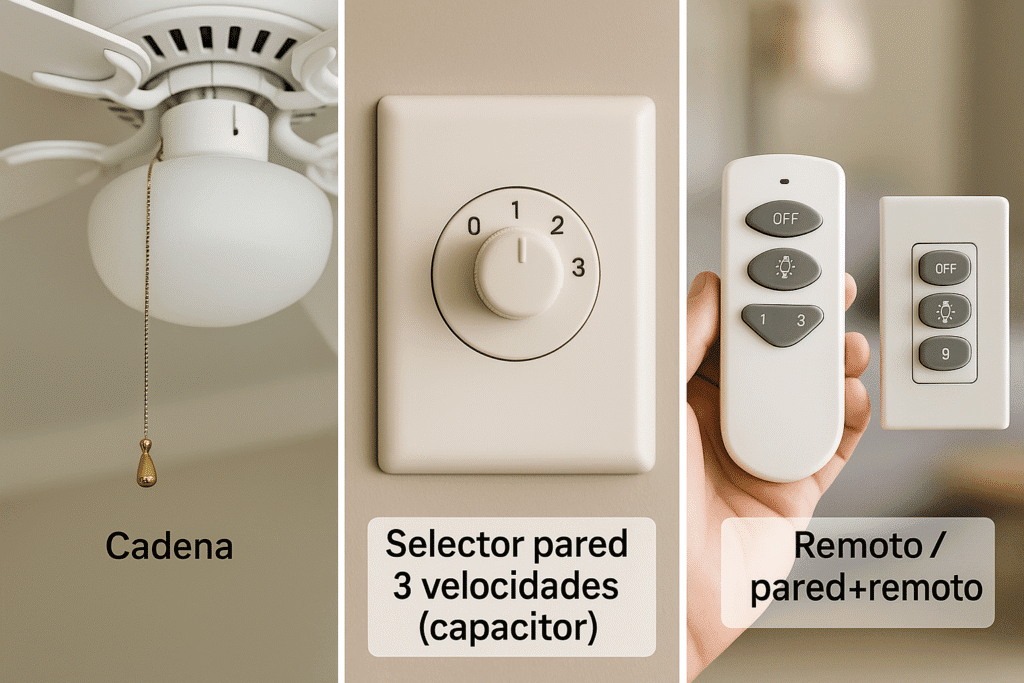

Tipos de control para ventiladores (visión rápida)

1) Cadena integrada (pull-chain)

• Qué es: selector mecánico en el propio ventilador (OFF–Baja–Media–Alta) y, si tiene lámpara, otra cadena para luz ON/OFF.
• Ventajas: viene de fábrica, barato, no requiere obras.
• Límites: poco cómodo si el techo es alto; difícil de usar de noche; no centraliza la luz si quieres accionarla desde la pared.
• Cuándo usarlo: piezas secundarias o donde no quieres intervenir la pared.

2) Control de pared por pasos (selector 3 velocidades con capacitor)

• Qué es: mecanismo empotrado en caja 2×4 que cambia la velocidad mediante capacitores internos (1–2–3).
• Ventajas: cómodo, estable y silencioso cuando es de buena calidad; queda en el paño de interruptores.
• Límites: requiere caja con profundidad y cableado correcto hacia el ventilador; algunos modelos ocupan más espacio que un interruptor común.
• Cuándo usarlo: dormitorios y salas donde quieres control fino y silencioso desde la pared.
  → Si además deseas encender la luz del ventilador desde el mismo punto, combina con interruptor doble o módulo de luz compatible.

3) Mando a distancia / pared + remoto

• Qué es: receptor en la cazoleta del ventilador y control remoto (a veces también un mando-pared que actúa como remoto).
• Ventajas: añade funciones (temporizador, brisa, memoria) sin abrir canalizaciones.
• Límites: pilas, posible interferencia o pérdida del control; algunos kits no conviven bien con lámparas LED regulables.
• Cuándo usarlo: techos altos, alquileres o cuando no quieres tocar la pared.
• Combinación útil: conservar la cadena como respaldo + remoto para comodidad.

4) Importante: no uses dimmers de luz para el ventilador

• Los dimmers (pensados para lámparas) no controlan bien motores de inducción: causan zumbidos, calentamiento y fallas.
• Usa selector por pasos con capacitor o el kit de control específico que recomiende el fabricante.

Comparativa rápida

Si tienes dudas sobre el tipo de corte del frente (unipolar vs bipolar), repasa cuándo conviene cada uno.

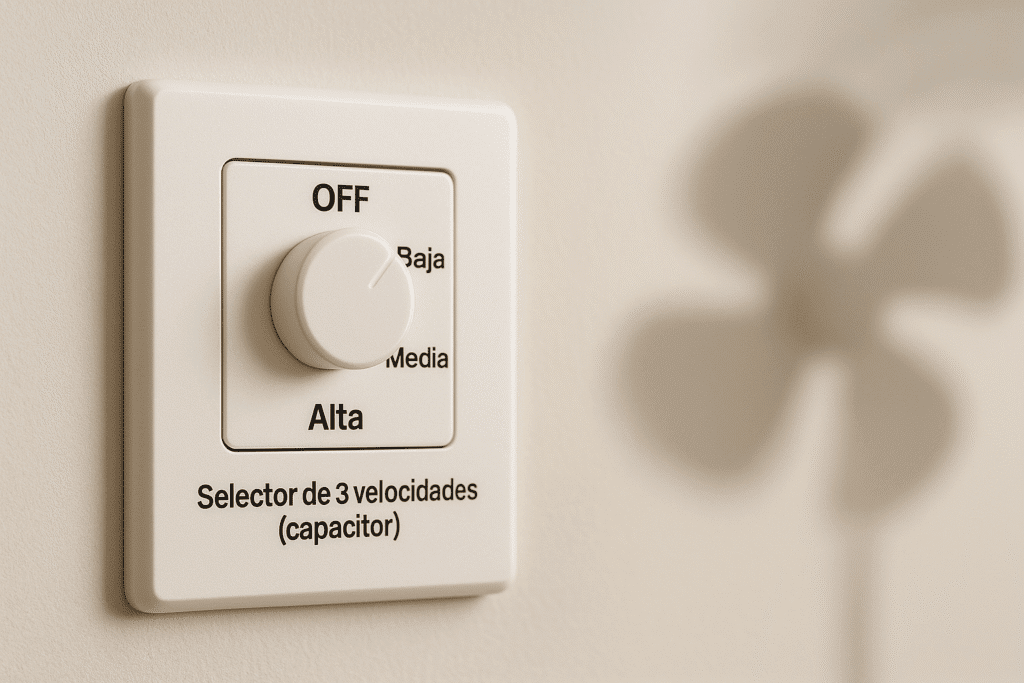

Selector de 3 velocidades con capacitor (pared)

El selector por pasos es el control de pared más común para ventiladores AC. Cambia la velocidad con combinaciones de capacitores internos (p. ej., Baja–Media–Alta). No es un dimmer de luz: su electrónica está pensada para motores de ventilador. Confirma siempre la compatibilidad en el manual del equipo / normativa local.

Cómo funciona (sin tecnicismos)

• La perilla/tecla conmuta tres posiciones que eligen diferentes valores de capacitancia → el motor gira más lento o más rápido.
• Suele tener 4 estados: OFF – 1 – 2 – 3 (donde 3 es la más alta).
• Algunos modelos traen capacitor externo (en un pequeño módulo); otros lo integran dentro del mecanismo.

Dónde y cómo montarlo

• Caja 2×4: mejor profunda, porque entrarás con fase, retorno al ventilador y, si combinas luz, otro retorno a la lámpara.

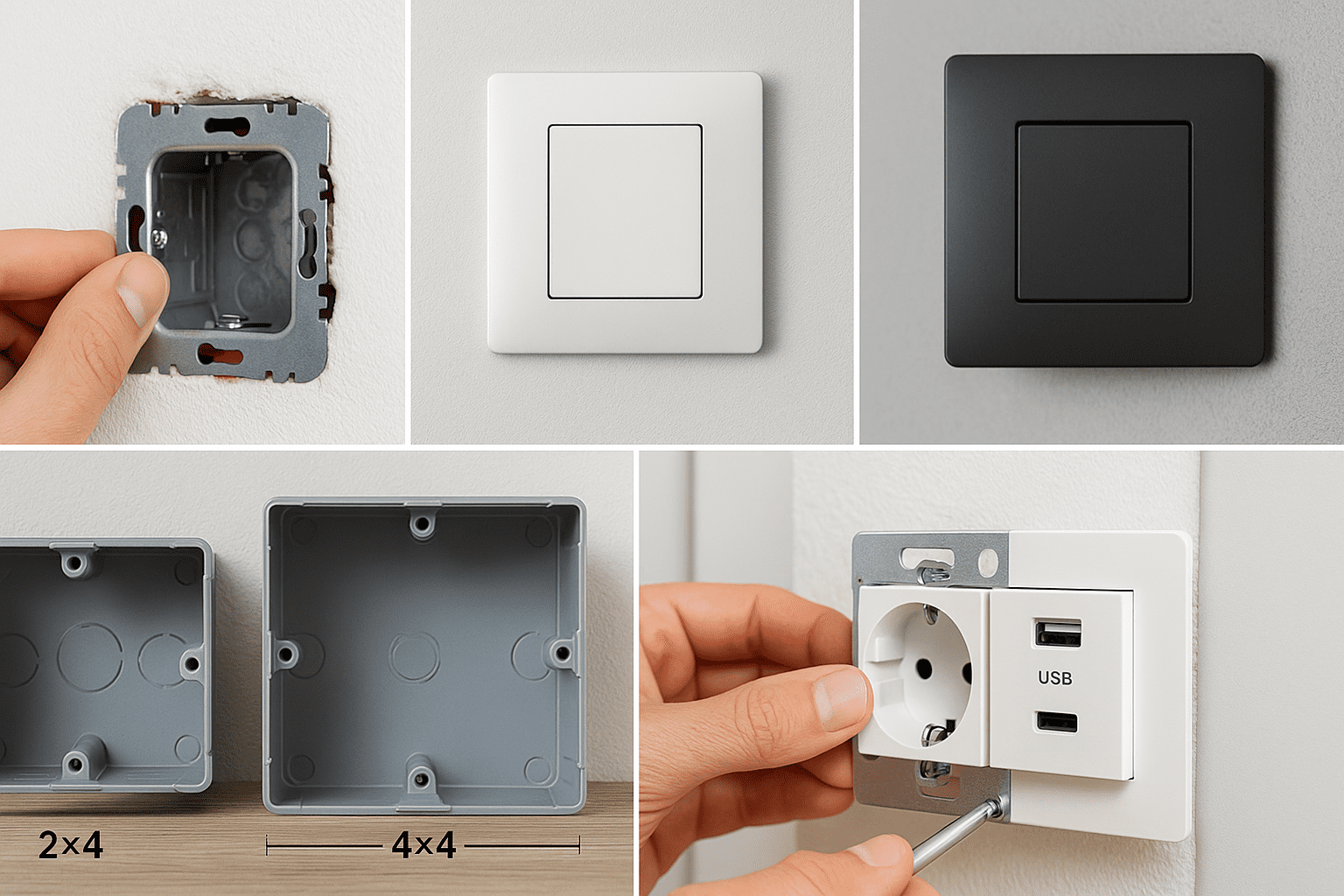

• Bastidor y placa: de la misma serie para un cierre firme y sin holguras.
  → Compatibilidades entre marcas/series.
• Ubicación: alinea con el frente de luz (si van juntos) y deja el selector accesible desde la entrada del ambiente.
• Combinaciones típicas en un mismo paño:
  • Selector 3 vel. + interruptor de luz (doble frente).
  • Solo selector en pared + cadena para la luz en el ventilador.
    → Interruptor doble (si necesitas dos funciones en el mismo punto).

Señales de buen montaje (lo notarás al usarlo)

• Sin zumbidos en velocidad baja y sin calentamiento anormal del frente tras 10–15 min.
• El ventilador arranca en Baja sin “tironeos” y sube suave a Media/Alta.
• La placa queda al ras, sin “bailes”, y el giro/teclas del selector se sienten firmes.

Compra inteligente (checklist)

• Compatibilidad: el ventilador es AC y admite control por capacitor (no confundir con modelos DC que requieren su propio control).
• Corriente admisible del selector ≥ consumo del ventilador (ver ficha del mecanismo y del equipo).
• ¿Lleva capacitor externo? Asegura espacio en la caja o en la cazoleta según indique el fabricante.
• Si vas a sumar luz en el mismo paño, verifica espacio y usa caja 2×4 profunda.
• Serie elegida: selector, bastidor y placa compatibles para un cierre limpio.
• Rotulado en el tablero si creas/identificas un nuevo circuito.
  → Cómo rotular.

Errores comunes (y cómo evitarlos)

• Usar un dimmer de luz para el ventilador → produce zumbido y puede dañar el motor. Solución: selector por pasos o kit del fabricante.
• Caja somera con muchos conductores → cables forzados y placa que no asienta. Solución: 2×4 profunda y orden interno.
• Mezclar series (placa/bastidor/selector) → holguras y mal encaje. Mantén misma serie.
• Confundir AC con DC → los ventiladores DC llevan control dedicado; no funcionan con selector por capacitor.

Si además quieres el corte adecuado del frente (unipolar o bipolar) según ambiente/seguridad, repasa: Unipolar vs bipolar que significa y en qué casos conviene.

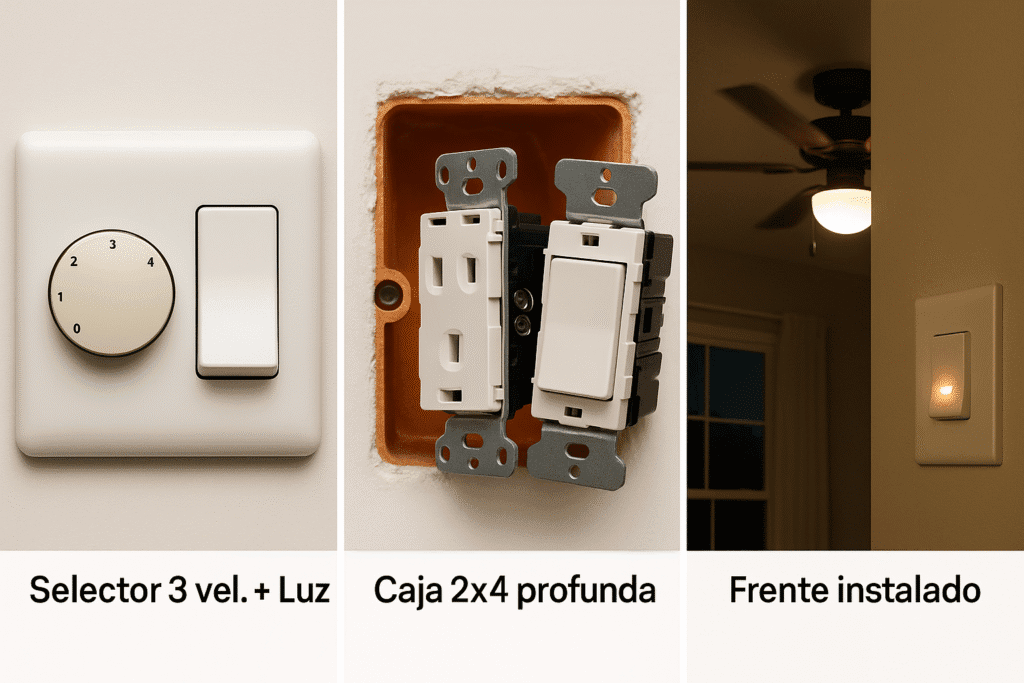

Interruptor doble: luz + ventilador en el mismo frente

Combinar selector de 3 velocidades con una tecla de luz en el mismo paño es práctico y estético. La clave es elegir módulos compatibles, asegurar espacio en la caja 2×4 (mejor profunda) y mantener serie común en bastidor/placa.

Combinaciones típicas (pared)

Si necesitas controlar dos luces distintas (no ventilador), eso es interruptor doble clásico, no selector.

Compatibilidades y espacio (lo que hay que prever)

• Caja 2×4 profunda: entrarás con fase, retorno de luz y retorno del ventilador; si el selector usa capacitor externo, reserva volumen.
• Misma serie para selector, bastidor y placa: mejor encaje y cierre sin holguras.
  → Compatibilidades entre marcas/series.
• Altura y orden del paño: alinea con los demás frentes; suele ir selector arriba y luz abajo (ergonomía), pero respeta tu retícula.

Reglas de oro (evita problemas)

• No uses dimmers de luz para el motor del ventilador: generan zumbido y calor.
• Corriente admisible: el selector debe soportar el consumo del ventilador (ver ficha).
• Corte del frente: normalmente unipolar (fase). Si por seguridad/entorno húmedo requieres corte total, evalúa bipolar (según normativa y ficha del equipo).
  → Unipolar vs bipolar, criterios.

Checklist de compra e instalación (rápido)

• Ventilador AC compatible con selector por capacitor (si es DC, usa su control dedicado).
• Selector 3 vel. + tecla de luz de la misma serie.
• Caja 2×4 profunda y rutas claras para fase/retornos.
• Si hay capacitor externo, confirma dónde alojarlo (caja o cazoleta, según fabricante).
• Prueba final: sin zumbidos, sin calentamiento del frente tras 10–15 min, y con arranque suave en baja.

Comparativa de opciones (cadena, pared, remoto)

Tabla de decisiones (qué ganas y qué cedes)

Regla de oro: no uses dimmers de luz para el motor del ventilador. Si el equipo es DC, usa su control dedicado; el selector por capacitor es para AC.

Elección por ambiente (rápida)

• Dormitorio principal: Selector 3 vel. en pared + tecla de luz en el mismo paño (si hay luminaria).
  → Si el nicho es justo, usa caja 2×4 profunda y módulos de la misma serie.
• Sala/estar: Selector 3 vel. si quieres silencio y control desde la entrada; si no quieres obra, kit remoto.
• Terraza techada / techo alto: Remoto (evita subirte a encender); conserva cadena como respaldo.
• Pieza secundaria / home office ocasional: Cadena o selector simple si ya tienes caja libre en pared.

Interacciones internas útiles

• ¿Dos funciones en el mismo punto? → Interruptor doble.
• ¿Corte del frente según ambiente (unipolar/bipolar)?
• ¿Empotrado o a la vista?

Checklist de compra e instalación (rápido y sin “paso a paso”)

Antes de comprar

• Tipo de motor del ventilador: ¿es AC (sirve selector por capacitor) o DC (requiere control dedicado del fabricante)?
• Corriente admisible del selector ≥ consumo del ventilador (revisa la ficha de ambos).
• Capacitor: ¿viene integrado en el selector o es externo? Si es externo, confirma dónde alojarlo (caja o cazoleta).
• ¿Quieres luz + ventilador en el mismo frente? Elige módulos compatibles de la misma serie (selector 3 vel. + tecla de luz).
• Caja 2×4: si harás combo (selector + luz) o hay capacitor externo, prefiere caja profunda.
• Bastidor y placa de la misma serie/marca (evita holguras y malos cierres).

Antes de montar (seguridad y compatibilidades)

• Corta energía en tablero y verifica ausencia de tensión.
• Ruta de conductores clara: fase y retorno al ventilador; si hay luz, retorno de luz independiente.
• Mantén curvas suaves, pelado justo y sin cobre a la vista.
• No uses dimmer de luz para el motor del ventilador (zumbidos/calor/falla).
• Frente nivelado; la placa debe asentar al ras sin “morder” cables.

Pruebas finales (10–15 minutos)

• En Baja, arranca sin tironeos y sin zumbido apreciable.
• En Media/Alta, el selector no se calienta de forma anormal.
• La luz (si aplica) conmuta limpia y no interfiere con las velocidades.
• Vibración aceptable del ventilador (si vibra, revisar balanceo del propio equipo).
• Rotulado en el tablero del circuito asociado (ahorra tiempo a futuro).
  → Cómo rotular.

Errores comunes y cómo evitarlos

Preguntas frecuentes
