Pasar cables sin tropiezos ni daños

¿Quieres llevar un cable por el umbral de una puerta, esconderlo detrás de un mueble o guiarlo por una canaleta sin que se vea ni estorbe? Elegir entre plano o redondo no es solo estética: define el perfil/espesor disponible, el radio de curvatura que soportará, la resistencia a tirones y lo fácil que será mantener o reemplazar el tendido más adelante.

Quién te guía

Soy Stevenson, electricista con más de 10 años de experiencia; fui capataz a cargo de un equipo de 10 personas y me formé durante 2 años en Salesianos Don Bosco. En viviendas y talleres he visto errores típicos (cables planos aplastados por la hoja, redondos forzados en curvas imposibles, canaletas saturadas). Aquí te comparto criterios prácticos para escoger el tipo de cable según el paso real que necesitas resolver.

Seguridad y normativa local

Trabaja con el circuito desenergizado cuando corresponda y respeta la normativa local. Si debes compartir canaleta, separa rutas de energía y datos para reducir interferencias y riesgos. Ante dudas del trayecto o del grado de protección, consulta a un profesional.

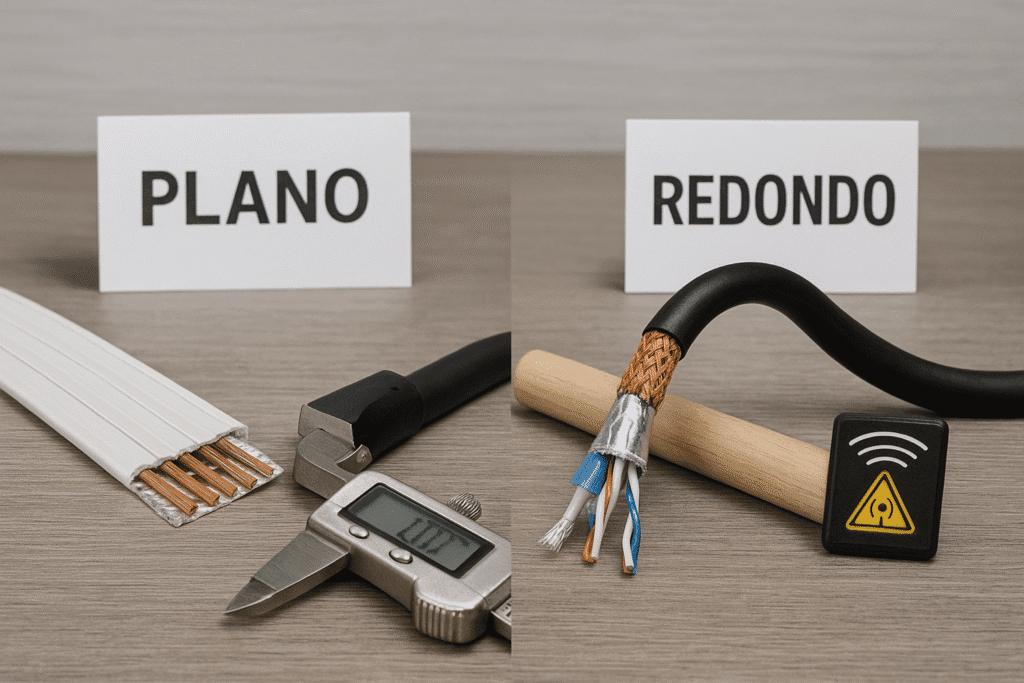

Plano vs redondo: qué cambia en construcción, blindaje y flexibilidad

Construcción y blindaje

• Cable redondo
  • Suele integrar trenzas o mallas de blindaje y cintas que protegen mejor frente a EMI/ruido e interferencias cercanas a fuentes, motores o fuentes conmutadas.
  • La forma cilíndrica reparte esfuerzos mecánicos (torsión, tirones) y resiste mejor la abrasión en rutas largas.
• Cable plano
  • Conductores dispuestos en capa única o varias capas planas. Gana en orden y facilita identificar pares o polos.
  • El blindaje existe, pero suele ser laminar y menos envolvente; suficiente para trayectos cortos y domésticos bien planificados.

Idea clave: si el trayecto está expuesto a interferencias o a tirones frecuentes, el redondo ofrece una barrera y robustez más consistentes. En recorridos cortos, discretos y protegidos, un plano puede ser suficiente.

Disipación térmica y ocupación

• Plano: mayor superficie expuesta por volumen → facilita la disipación cuando los conductores van agrupados. También aprovecha el espacio en rutas de perfil muy bajo (bajo alfombra, canto de mueble).
• Redondo: llena mejor canaletas con curvas y cambios de dirección, evitando pliegues marcados. En canaletas con muchos cables, respeta el llenado máximo del fabricante para no comprometer la ventilación.

Consejo: evita aplastar el tendido para “ganar espacio”. Si la ruta queda justa, usa canaleta de mayor capacidad o replanifica el trayecto.

Flexión y radio de curvatura

• Plano: flexa muy bien en un plano (ideal para contornear bordes y esquinas suaves), pero no le gustan las torsiones ni cambios bruscos de dirección en 3D.
• Redondo: admite flexión multi-eje y tolera mejor las torsiones leves, útil en canaletas con codos, curvas encadenadas o cuando hay que “subir y virar” en poco espacio.

Regla práctica: nunca fuerces curvas por debajo del radio mínimo que indica el fabricante (varía según tipo/categoría). Si una curva queda muy cerrada, “abre” el ángulo con una transición más larga o con accesorios de canaleta.

Resumen rápido para cada escenario

• Umbral de puerta / bajo alfombra: plano por perfil bajo; fija los bordes y evita zonas de pisada directa.
• Canto/trasera de muebles: plano para ocultar; usa clips o canaleta plana autoadhesiva.
• Canaletas en pared/zócalo con codos: redondo por flexión multi-eje y mejor comportamiento en curvas; separa energía y datos cuando compartan ruta.

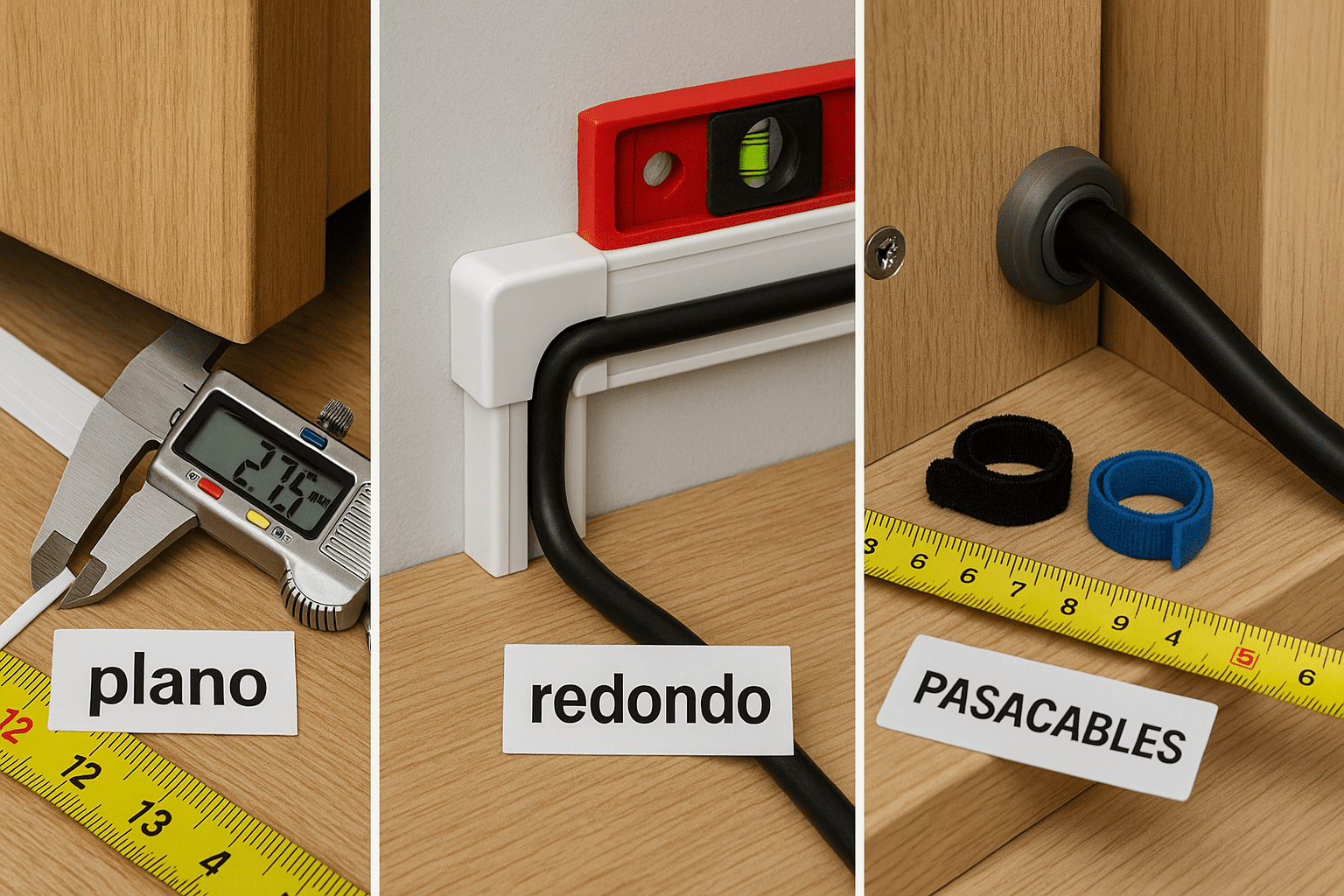

Selección por escenario doméstico

Umbral de puerta / bajo alfombra (perfil muy bajo)

Cuándo elegir plano:

• Necesitas mínimo espesor para que la hoja no roce y para que no se note bajo una alfombra o zócalo flexible.
• Ruta recta o con curvas suaves; sin torsión.

Cómo instalar mejor:

• Mide la luz real entre piso y hoja; si es justa, evita la zona de pisada directa y bordea por el canto del marco.
• Usa canaleta plana autoadhesiva o tira protectora; fija bien los extremos para que no se levanten.
• Evita grapas metálicas o tornillos que puedan morder el aislamiento.

Errores típicos:

• Aplastar el cable en el punto de giro de la puerta.
• Curvas cerradas al salir del umbral (abre la curva con transición más larga).

Canto y trasera de muebles (ocultación rápida)

Cuándo elegir plano:

• Quieres camuflar el tendido por cant os rectos y superficies lisas (lados de muebles, zócalos de cocina, traseras de estantes).
• El trayecto no requiere curvas 3D ni cambio brusco de dirección.

Cómo instalar mejor:

• Limpia la superficie y usa clips o canaleta plana autoadhesiva; evita pellizcar el cable con puertas o bisagras.
• Para entrar/salir de gabinetes, no taladres y pases “a pelo”: coloca un pasamuros/prensaestopas y protege el borde del orificio.
  • Guía relacionada; Prensaestopas y pasamuros para gabinetes entrada limpia de cables.

Errores típicos:

• Hacer pasadas diagonales “al aire” sin fijación.
• Compensar esquinas rígidas doblando en ángulo agudo (abre la curva o usa accesorios).

Canaletas de zócalo y superficiales (codos y cambios de dirección)

Cuándo elegir redondo:

• Tendidos con varios codos y cambios de altura; el redondo tolera mejor la flexión multi-eje.
• Rutas largas donde puede haber tirones o rozaduras.

Cómo instalar mejor:

• Planifica codos y derivaciones con accesorios de canaleta; evita “forzar” curvas a mano.
• Respeta el llenado máximo de la canaleta y separa energía de datos para evitar interferencias.
• Si necesitas perfil bajo en un tramo y luego curvas, combina: plano en el tramo recto/visible y redondo dentro de la canaleta para los cambios de dirección (usa uniones limpias y sin pellizcos).
• Guía de ruta limpia y radios: Canaletas internas de tablero radios de curvatura y paso ordenado.

Errores típicos:

• Mezclar cables de potencia y datos sin separación interna.
• Comprimir el mazo para que “entre” en la tapa: puede elevar temperatura y dañar el aislamiento.

Regla práctica: si el tramo exige perfil bajísimo, prioriza plano; si exige curvas concatenadas o robustez, prioriza redondo. Si se combinan ambos requisitos, divide el trayecto en segmentos y usa el tipo adecuado en cada uno, con transiciones protegidas.

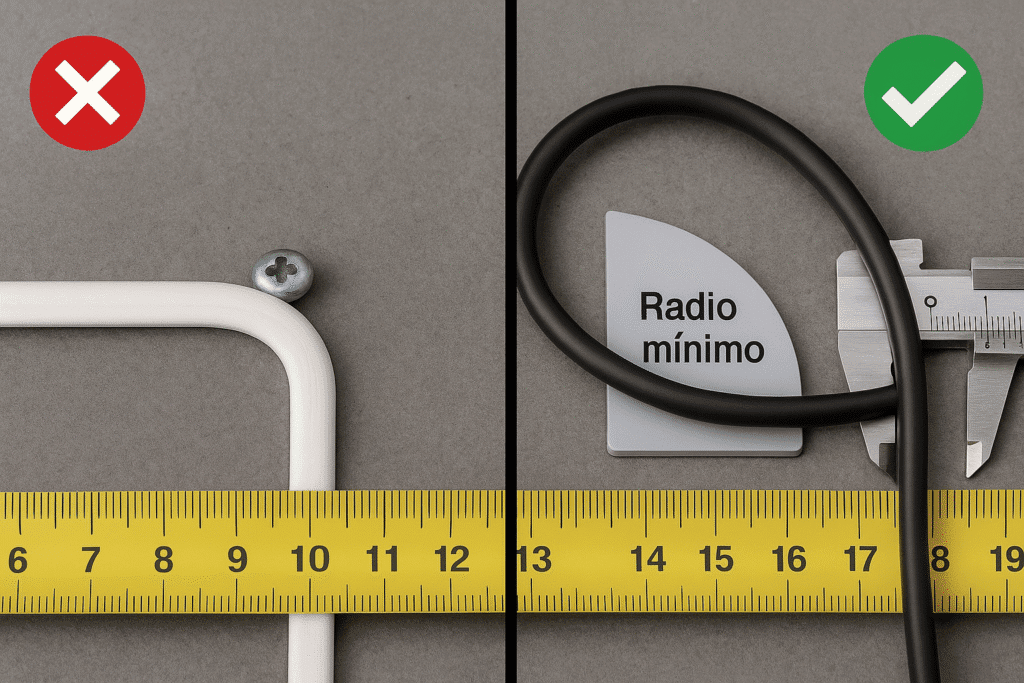

Radio de curvatura: cómo no forzar el cable

Principio general: respeta el mínimo del fabricante

Cada cable tiene un radio de curvatura mínimo. Superarlo (curvar “más cerrado” de lo que permite) puede:

• Marcar o quebrar el aislamiento.
• Aplastar hilos y reducir sección efectiva (más calor y caídas de tensión).
• Desajustar pares trenzados en datos (pérdida de integridad de señal).
  No inventes números: busca la ficha técnica del cable que vas a instalar. Si no la tienes, abre la curva generosamente.

Cómo planificar una curva sana

• Dibuja la ruta con cinta de pintor: evita “puntas” o ángulos agudos; piensa en arcos suaves.
• Deja holgura antes y después de la curva (no “tenses” el cable).
• Usa accesorios de canaleta (codos, uniones) en vez de forzar el cable a mano. Aquí tienes pautas de ruta y radios.

Curvas en canaletas y esquinas a 90° (técnicas de suavizado)

• Prefiere dos codos de 45° o un codo amplio en lugar de un giro seco a 90°.
• Si el codo queda muy “cerrado”, cambia a una canaleta con mayor radio o reubica el codo unos centímetros para abrir la curva.
• Al cerrar la tapa, verifica que no aplaste el cable; si cuesta, no comprimas: aumenta sección de canaleta o reduce el número de cables en ese tramo.

Transiciones y cambios de plano

• Si vienes con cable plano por un tramo recto y debes subir/virar (3D), considera pasar a redondo dentro de la canaleta para resolver la curva sin forzar.
• Cuando atravieses un gabinete o mueble, no hagas la curva en el borde del orificio: protege el paso con prensaestopas/pasamuros y curva dentro, con radio suficiente.

Señales de que la curva está mal hecha

• Arrugas o blanqueo del aislamiento en el punto de giro.
• Tensión mecánica evidente (el cable “empuja” la tapa o se intenta enderezar).
• En datos: cortes intermitentes, baja velocidad inesperada o pérdida de enlace al mover el cable.
• En energía: calentamiento anómalo en carga o marcas en el aislamiento.

Si notas cualquiera de estas señales, replantea el radio, aumenta la holgura y utiliza accesorios adecuados.

Espesor/perfil y “altura disponible”

Cuando el paso es crítico por altura (umbral de puerta, bajo alfombra o entre mueble y pared), el criterio principal es el perfil total del tendido: cable + elemento de protección (tira/canaleta) + adhesivo.

Cómo medir sin sorpresas

1. Umbral de puerta (abatibles): abre y cierra la puerta lentamente con una regla o tarjeta en el punto de mayor roce del barrido. Esa es tu altura útil. Evita pasar justo por la línea de pisada: desplaza el tendido hacia el canto del marco o usa la cara del zócalo.
2. Bajo alfombra o tapete: considera el grosor real con personas caminando. Si la alfombra es flexible, el cable no debe marcarse ni crear “lomo”.
3. Detrás de muebles: mide la luz libre entre mueble y pared. Recuerda que algunos muebles se mueven; deja holgura para evitar que el cable quede pellizcado.

Elegir el perfil correcto

• Cable plano + tira/canaleta plana autoadhesiva cuando la altura es mínima. Verifica que el adhesivo no levante el conjunto en los bordes.
• Cable redondo dentro de canaleta de zócalo cuando tienes más espacio y habrá codos o cambios de nivel.
• Si un tramo exige perfil bajísimo (p. ej., pasar un vano) y luego vienen curvas, combina: plano en el tramo bajo y redondo en la canaleta, con transición protegida y sin forzar radio.

Fijación y bordes limpios

• En superficies lisas, limpia bien antes de pegar; presiona del centro hacia los bordes para evitar bolsas de aire.
• Sella extremos de la tira para que no se enganchen con el tránsito.
• Evita grapas o tornillos que puedan morder el aislamiento. Si debes atravesar un gabinete, protege el paso con prensaestopas/pasamuros.

Señales de que el perfil no es adecuado

• La puerta roza o deja marca en el punto de paso.
• La alfombra muestra un abultamiento perceptible.
• La tira protectora se despega en los bordes o el cable queda aplastado.

Si aparece cualquiera de estos síntomas, reubica el trazado, usa una canaleta de menor perfil (o de mayor capacidad según el caso) y revisa la combinación plano/redondo para cada segmento.

Interferencias y blindaje

Cuando el cable comparte ruta con fuentes de ruido (fuentes conmutadas, motores, balastos, cargadores, cables de energía) o recorre distancias largas, el blindaje y la separación importan tanto como la forma del cable.

Cuándo priorizar redondo blindado

• Trayectos largos junto a cables de energía o equipos con ruido electromagnético.
• Rutas con codos y cambios de nivel, donde el cable estará expuesto a torsión o rozaduras.
• Instalaciones que requieren mantenimiento: el redondo blindado resiste mejor tirones y reemplazos repetidos.

Cuándo basta un plano (bien planificado)

• Tramos cortos, de perfil bajo (bajo alfombra, canto de mueble) y alejados de fuentes de EMI.
• Cuando puedes separar físicamente el recorrido de energía y datos (idealmente, rutas distintas dentro de la misma canaleta o canaletas separadas).
• Si el fabricante ofrece versión plana blindada, úsala para sumar margen sin perder discreción.

Separación práctica en canaletas

• Si una canaleta lleva energía y datos, usa compartimentos internos o mantén distancia entre mazos. Planea la ruta para evitar que se crucen en paralelo durante largos tramos.
• En codos, no “apiles” el mazo de datos justo bajo el de energía: alterna niveles y respeta radios de curvatura para ambos.
• Guía de ruta y radios (aplicable a este punto).

Conexiones y terminaciones

• Mantén el blindaje continuo hasta el punto de terminación que corresponda (según el sistema).
• Evita “desforrar” demasiado en las puntas: cuanto más expongas los conductores, mayor la susceptibilidad a ruidos.
• Si atraviesas un gabinete, protege el paso con prensaestopas/pasamuros y realiza las terminaciones dentro, con el tramo ciego lo más corto posible.

Señales de interferencia

• Datos: cortes intermitentes, baja de velocidad inesperada, pérdidas de enlace al mover el cable.
• Audio/Video: zumbidos, artefactos, parpadeos.
• Energía: disparos o calentamiento no explicable por carga (revisa separación y cruce con cables de control/datos).

Si detectas problemas, revisa separación, tierra del blindaje (según sistema), calidad de terminaciones y, de ser necesario, migra el tramo crítico a redondo blindado. ¿Sigo con la próxima sección?

Gestión térmica y agrupamiento

Cuando varios cables comparten ruta, la temperatura y el espacio mandan. Un tendido que “entra justo” en la canaleta puede calentarse, deformarse y fallar con el tiempo.

Regla de oro: sin compresión

• No llenes la canaleta “a presión”. Deja aire alrededor del mazo para que el calor se disipe.
• Si al cerrar la tapa notas resistencia, no fuerces: usa canaleta de mayor capacidad o divide el tendido en dos rutas.

Agrupamiento inteligente

• Segmenta por función: mazos de energía por un lado y datos/señal por otro (idealmente, compartimentos separados).
• Amarra sin estrangular: evita bridas plásticas muy apretadas; usa velcro o clips que no pellizquen el aislamiento.
• Longitudes de amarre espaciadas (p. ej., cada 30–50 cm en tramos rectos) para no crear “puntos calientes”.

Evita las bobinas y el “exceso guardado”

• No hagas rollos apretados de cable sobrante dentro de una caja o canaleta: el calor se acumula y el radio queda muy cerrado.
• Si te sobra, guía el excedente en zigzag suave a lo largo del tramo (sin pliegues) o replanifica la longitud.

Ubicaciones que elevan la temperatura

• Evita pasar canaletas junto a fuentes de calor (hornos, radiadores, motores).
• Si no hay alternativa, deja separación y considera un trayecto con más volumen para mejorar la ventilación.
• En muebles cerrados, favorece recorridos con entrada y salida limpias y, si aplica, ventilaciones o pasos que no ahoguen el mazo.

Señales de alerta

• Tapa caliente al tacto en uso normal.
• Olor a plástico o decoloración del aislamiento.
• Falsos contactos o pérdida de enlace (en datos) que aparecen solo cuando el equipo está en carga.

Buenas prácticas rápidas

• Dimensiona la canaleta pensando en el cable más grueso y en un 20–30% de reserva para ampliaciones.
• Evita “aplastar” el tendido con tornillos, tapas o esquinas.
• Revisa el radio de curvatura en cada codo y transición (no lo cierres de más).
• Si combinas plano y redondo, realiza la transición en un punto con espacio y sin tensión mecánica.
• Para curvas y radios dentro de tableros, repasa estas pautas: Canaletas internas de tablero radios de curvatura y paso ordenado.

Sujeción, entrada y salida limpia en muebles/gabinetes

Una ruta bien pensada falla si el cable queda pellizcado, rozado o sin alivio de tensión en los puntos de entrada/salida. Estas pautas evitan daños y mantienen un acabado profesional.

Fijación sin dañar el aislamiento

• Usa clips, cintas de velcro o canaleta plana autoadhesiva en superficies lisas.
• Evita grapas o tornillos que puedan morder el cable; si debes atornillar, que sea sobre la canaleta, no sobre el cable.
• Mantén tramos rectos antes de cada curva para que el cable no “pelee” contra el soporte.

Alivio de tensión

• Deja unos centímetros de holgura donde el cable entra o sale de un mueble/gabinete; así no transmite tirones al interior.
• Coloca el primer punto de fijación después del cambio de plano (no justo en el borde) para que la curva quede suave.

Paso por gabinetes: protege el borde

• Nunca pases “a pelo” por un agujero de chapa o madera: instala prensaestopas/pasamuros para proteger el aislamiento y mantener el grado de cierre del gabinete.
  • Guía: prensaestopas y pasamuros para gabinetes entrada limpia de cables.
• Realiza la curva dentro del gabinete, con radio suficiente (no en el borde del orificio).

Transiciones entre plano y redondo

• Si vienes plano por el canto de un mueble y entras al gabinete, puedes transicionar a redondo dentro para resolver mejor curvas o fijaciones internas.
• Asegura la transición dentro de canaleta o con pasamuros, sin dejar empalmes expuestos. Si necesitas una unión eléctrica, hazla en caja:
  • Organización y alojamiento.
  • Ruta y radios en canaletas.

Zonas móviles y herrajes

• Revisa bisagras, correderas y puertas: el cable no debe cruzar su zona de barrido.
• En puertas abatibles, lleva el cable por el canto fijo y deja la holgura lejos del eje para que no se pellizque.

Checklist rápido

• Primer punto de fijación a distancia del borde (evita pellizcos).
• Holgura de servicio antes/después de curvas.
• Pasamuros/prensaestopas en todos los orificios.
• Transiciones protegidas (canaleta/caja), sin cables sueltos.

Mantenimiento y reemplazo

Un tendido bien hecho dura años, pero los puntos de roce, los codos y las zonas de tránsito merecen revisión periódica.

Cuándo revisarlo

• Bajo puertas / alfombras: alto tránsito, riesgo de aplastamiento y adhesivos que se fatigan.
• Tras muebles móviles: cambios de posición pueden pellizcar el cable.
• Canaletas con muchos cables: al crecer la instalación, aumenta temperatura y tensión mecánica en codos.
• Cercanía a fuentes de EMI: si añadiste equipos (cargadores, fuentes conmutadas, motores), vigila estabilidad de datos.

Señales de intervención

• Tapa de canaleta que no cierra bien o queda caliente.
• Marcas en el aislamiento, aplanamientos o decoloración.
• En datos: pérdidas de enlace, baja de velocidad o cortes intermitentes.
• En energía: calentamiento anómalo en uso normal.

Cómo reemplazar sin desmontar todo

1. Documenta: fotos del trazado y etiqueta orígenes/destinos.
2. Guía pasacables: usa una guía o el cable viejo como “tirador” (empalma punta con cinta y no hagas bultos).
3. Segmenta: renueva primero los tramos críticos (bajo puerta, codos cerrados); luego el resto.
4. Holgura de servicio: deja unos centímetros extra en entradas/salidas para futuras maniobras.
5. Accesorios: si una curva estaba forzada, sustituye por codo adecuado o abre el radio con una pieza más amplia.

¿Plano o redondo al reemplazar?

• Si el problema fue perfil/altura, mantén plano y mejora la protección (tira/canaleta plana en buen estado).
• Si falló por curvas y torsión, migra a redondo en esos tramos (sobre todo dentro de canaletas con codos).
• Si aparecieron interferencias, considera blindaje adecuado y mayor separación de energía/datos.

Checklist rápido

• Fotos y etiquetas listas.
• Guía pasacables y uniones planas sin bultos.
• Holgura de servicio en extremos.
• Revisión de codos y tapas al cerrar (sin compresión).
• Prueba funcional (datos/energía) tras el cambio.

Tabla de decisión rápida: elige PLANO cuando… / elige REDONDO cuando…

Elige cable plano cuando…

• El paso exige perfil muy bajo: umbral de puerta, bajo alfombra, canto/trasera de muebles.
• La ruta es recta o con curvas suaves en un mismo plano.
• Buscas ocultación y fijación en superficies lisas (tira/canaleta plana autoadhesiva).
• El trayecto es corto–medio y lejos de fuentes fuertes de interferencias.
• La prioridad es estética y mínima presencia visual.

Elige cable redondo cuando…

• Habrá codos encadenados, cambios de plano o torsiones (canaletas con accesorios).
• Necesitas robustez mecánica frente a tirones y rozaduras.
• El recorrido es largo o circula cerca de energía/motores (mejor si es blindado).
• Prevés mantenimiento/reemplazo frecuente y quieres mayor tolerancia de montaje.
• Vas por canaletas con derivaciones y curvas; respeta radios y llenado.

Comparativa express

Consejo práctico: si un tramo exige perfil bajísimo y el siguiente tiene curvas, divide el recorrido en segmentos: usa plano donde manda la altura y cambia a redondo dentro de la canaleta para resolver codos y derivaciones, con transiciones protegidas (por ejemplo, pasamuros/prensaestopas al entrar a gabinetes.

Errores comunes (y cómo evitarlos)

1) Pasar por el umbral “a pelo” y sin perfil suficiente

La puerta roza el cable o lo aplana con el tiempo.
Evita: usatira/canaleta plana autoadhesiva y desplaza el tendido hacia el canto del marco. Si después el trazado entra a canaleta con codos, planifica la transición y respeta radios.

2) Curvas demasiado cerradas

El aislamiento se marca o blanquea; en datos, baja el rendimiento.
Evita: usa accesorios de canaleta (codos) o abre la curva con más holgura. Revisa radios aquí.

3) Mezclar energía y datos “pegados”

Aumenta el riesgo de interferencias y ruido.
Evita: separa rutas o usa compartimentos; cruza a 90° si es inevitable ir cerca y mantén distancia en paralelo. (Guía de ruta/orden).

4) Perforar muebles/gabinetes sin protección

El borde muerde el aislamiento con la vibración.
Evita: instala prensaestopas/pasamuros y realiza la curva dentro, con radio suficiente.

5) Elegir “plano” para rutas 3D con codos encadenados

El plano sufre con torsiones y cambios bruscos de plano.
Evita: usa redondo en la canaleta con codos y deja el plano solo en el tramo recto/visible. Transiciona en un punto protegido (pasamuros/caja).

6) Canaletas “a presión”

El mazo queda comprimido, sube la temperatura y la tapa no cierra bien.
Evita: dimensiona con reserva y distribuye cables; si no entra, divide la ruta o aumenta sección.

7) Uniones eléctricas sueltas o fuera de caja

Empalmes improvisados detrás del mueble.
Evita: si necesitas una unión, hazla dentro de caja y con el conector adecuado (nada de cinta a la vista).

8) Adhesivos mal aplicados en tiras planas

Los extremos se levantan con el tránsito.
Evita: limpia bien, presiona del centro a los bordes y sella extremos; si la superficie es rugosa, prefiere canaleta rígida.

9) Pasar por zonas de barrido de bisagras/correderas

El cable queda en la trayectoria del herraje.
Evita: lleva el tendido por el canto fijo y deja holgura lejos del eje de giro o desplazamiento.

10) No dejar holgura de servicio

Al primer tirón, todo el tramo queda en tensión.
Evita: añade unos centímetros de alivio antes/después de curvas y en entradas/salidas.

Casos especiales (sin entrar en marcas)

Ethernet doméstico (CAT6/7/8) en pasos de puertas y muebles

• Perfil vs ruta: para bajo alfombra/umbral, un cable plano puede ocultarse mejor. Aun así, respeta el radio de curvatura del fabricante y evita zonas de pisada directa prolongada.
• Curvas y mantenimiento: si el tendido tendrá codos encadenados dentro de canaletas, un cable redondo (mejor si es blindado en rutas largas o cerca de energía) tolera mejor torsión y reemplazos.
• Separación de energía: no lleves Ethernet pegado a cables de alimentación. Si comparten canaleta, usa compartimentos y cruces a 90° cuando sea inevitable el cruce en paralelo.
• Terminaciones limpias: reduce al mínimo el tramo “desforrado” en conectores. Si entras a un gabinete, protege el orificio y termina dentro:
  • Ruta y radios en canaletas: canaletas internas de tablero radios de curvatura y paso ordenado.
  • Paso protegido en gabinetes: prensaestopas y pasamuros para gabinetes entrada limpia de cables.

Alimentación y cargas (tendido visible y en canaletas)

• Sección adecuada: elige el calibre por corriente y longitud del tramo (consulta tabla/ficha del cable y ver normativa local). No sacrifiques sección por “perfil bajo”.
• Perfil y seguridad: si el paso exige mínima altura (p. ej., canto de mueble), evalúa canaleta plana de suficiente capacidad y evita comprimir el aislamiento. En tramos con codos y tirones posibles, prefiere redondo en la canaleta.
• Uniones eléctricas: si debes empalmar, hazlo dentro de caja y con conectores apropiados; nunca “a la vista” detrás de un mueble:
  • Cajas y organización del empalme.
  • Radios y ruta ordenada en canaletas.
• Paso por gabinetes/equipos: usa prensaestopas/pasamuros para proteger el cable en los orificios y mantener el grado de cierre.

Recordatorio: trabaja con circuitos desenergizados cuando corresponda y respeta la normativa local aplicable.

Checklist de medición y materiales

Medición y planificación (antes de comprar)

• Ruta dibujada (cinta de pintor): tramos rectos, codos y posibles cambios de plano.
• Altura útil en umbral de puerta y bajo alfombra (que no roce ni marque).
• Luz libre detrás/laterales de muebles (evitar pellizcos).
• Zonas de calor/EMI a evitar (fuentes, motores, cargadores).
• Radio de curvatura mínimo del cable (consultar ficha del fabricante).
• Separación energía/datos si comparten canaleta.

Elección de cable por segmento

• Plano en tramos de perfil muy bajo (umbral, alfombra, cantos de muebles).
• Redondo en tramos con codos o torsión (dentro de canaletas).
• Blindaje cuando el recorrido vaya cerca de energía o haya fuentes de interferencias.

Canaletas, tiras y accesorios

• Tira/canaleta plana autoadhesiva para tramos visibles y de bajo perfil.
• Canaleta de zócalo/superficial para rutas largas con codos.
• Accesorios: codos, uniones, derivaciones (evitar “forzar” curvas).
• Reserva de capacidad en canaleta (20–30% libre para ampliar).
• Guía de ruta y radios: canaletas internas de tablero radios de curvatura y paso ordenado.

Paso en muebles/gabinetes

• Prensaestopas/pasamuros en cada orificio (proteger el aislamiento y mantener el cierre).
• Curvas dentro del gabinete (no en el borde del orificio).
• Holgura de servicio en entradas/salidas.

Materiales

• Cable plano y/o redondo según segmentos definidos.
• Canaletas/tiras y accesorios (codos, derivaciones, tapas).
• Clips, cintas de velcro o fijaciones compatibles.
• Etiquetas (identificación de tramos).
• Cajas de paso/empalme si tendrás uniones.

Herramientas

• Cinta métrica/regla y marcador.
• Guía pasacables (para reemplazos o pasos largos).
• Cutter/tijera, cortacables/pelacables (si haces terminaciones).
• Taladro/brocas (solo para montar canaletas o pasamuros, nunca sobre el cable).
• Nivel (alineación estética en zócalos y cantos).

Instalación y verificación

• Superficies limpias antes de pegar tiras/canaletas.
• No comprimir el mazo; la tapa debe cerrar sin esfuerzo.
• Respeta radios de curvatura en cada codo.
• Separación entre energía y datos (compartimentos o rutas distintas).
• Prueba funcional: datos (enlace/velocidad) y energía (sin calentamientos).
• Fotos/registro del recorrido para futuras intervenciones.

Preguntas frecuentes
