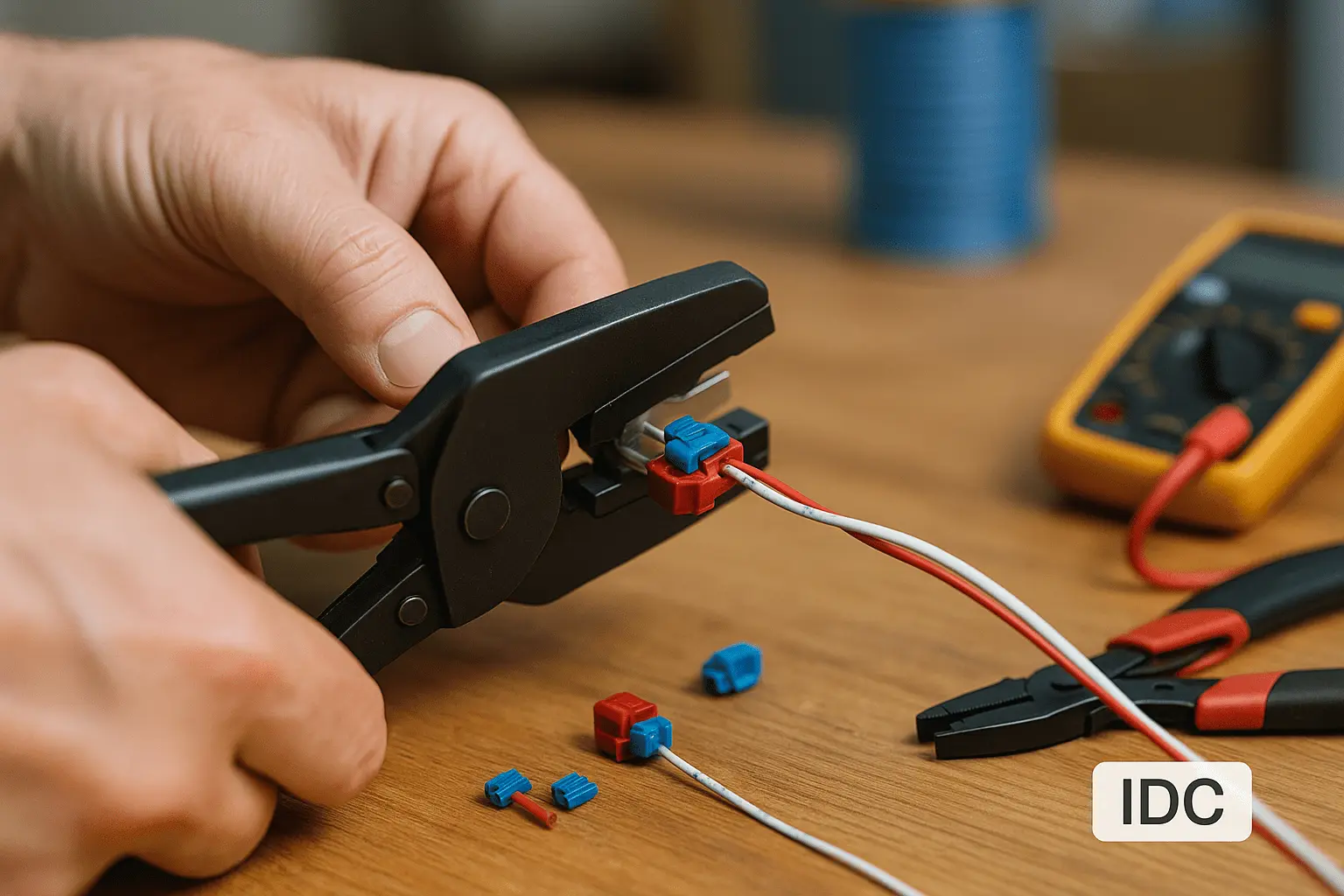

Conectores IDC y “scotchlok”: usos típicos en baja tensión y señal

Portada » Electricidad » Canalizaciones y cajas» Enchufes, tomacorrientes y fichas » Iluminación y drivers» Interruptores y mecanismos» Tableros de distribución para vivienda» Instalaciones y componentes Instalación eléctrica » Cables, conductores y conectores

Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). En esta guía te explico, en simple, qué son los conectores IDC (familia Scotchlok), cuándo convienen en baja tensión y señal y cómo usarlos bien para lograr un empalme rápido, fiable y ordenado (ver normativa local).

Consejo rápido: elige el IDC por tipo de unión (empalme en línea o derivación), calibre (AWG/mm²) y ambiente (seco/húmedo). Con esos tres datos, aciertas a la primera.

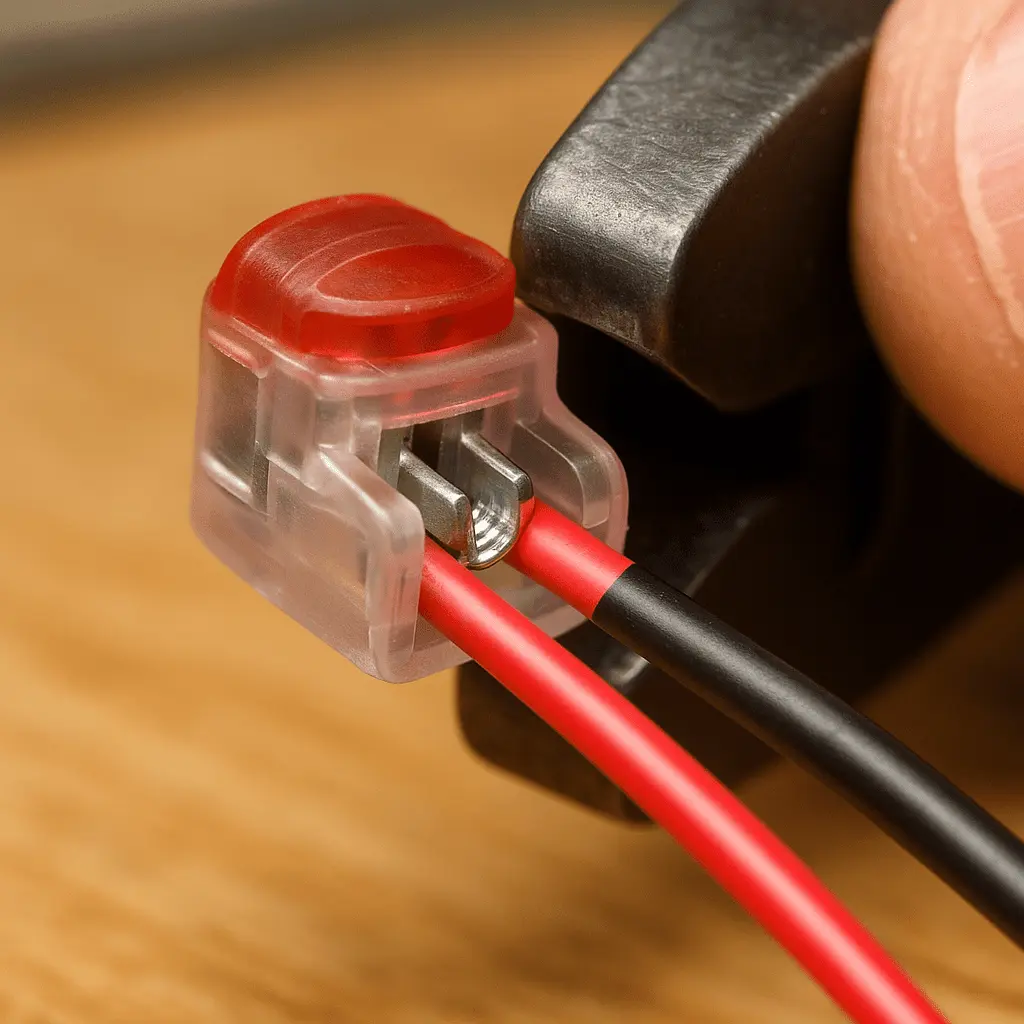

Qué es un conector IDC y cómo funciona

Principio de “desplazamiento de aislamiento” (pincha sin pelar y genera contacto firme).

Un IDC tiene una cuchilla en U que, al cerrar el conector, corta el aislamiento y muerde el cobre del cable. Así se crea un contacto uniforme y de baja resistencia sin pelar ni retorcer. Bien aplicado:

• no hay hilos sueltos;
• el empalme queda estable (menos falsos contactos);
• reduces tiempo de instalación, ideal en altura o espacios angostos.

Tip: respeta el rango de calibre del modelo (AWG/mm²) y el tipo de conductor admitido (sólido/multihilo). Fuera de rango, puede no sellar o cortar el conductor.

Formatos habituales: empalme en línea, derivación (“tap”), múltiple y versiones con gel antihumedad.

• Empalme en línea: une dos extremos manteniendo continuidad.
• Derivación (“tap”): pincha un troncal para sacar una rama en paralelo sin cortar el principal.
• Múltiple: une/deriva tres o más conductores en un solo cuerpo (común en telefonía/alarma).
• Con gel (antihumedad): las variantes anteriores con sellado gel para ambientes húmedos/exterior.

Dónde se usan: telefonía, alarmas, sensores y cableados de señal/BT.

• Telefonía/pares y alarmas: derivaciones limpias y rápidas.
• Sensores y domótica ligera (12–24 V, baja corriente): orden y velocidad sin pelar.
• Reparaciones puntuales donde soldar o pelar es incómodo.

Nota: para corrientes altas o vibración severa, prefiere crimpado + termorretráctil o borneras atornilladas.

Cuándo convienen y cuándo no

IDC en baja tensión y señal (rapidez y orden)

• Empalmes/derivaciones rápidas sin pelar ni soldar: telefonía, alarmas, sensores, domótica ligera (12–24 V y baja corriente).
• Ideales cuando trabajas en altura o espacios estrechos y necesitas uniformidad en muchos puntos iguales.
• Ventajas: tiempo de instalación muy bajo, unión limpia y repetible, mínimo volumen en cajas pequeñas.

Conductores sólidos vs. flexibles finos (qué revisar en la ficha)

• Verifica siempre en la ficha del modelo: rango AWG/mm² y tipo de conductor admitido (sólido, trenzado o ambos).
• En trenzados finos, algunos IDC solo funcionan bien si los hilos están compactos y dentro del rango de calibre; si dudas, usa crimpado con manguito y/o ferrule antes de la bornera.
• Evita mezclar calibres distintos en un mismo IDC salvo que el fabricante lo permita.

Ambientes húmedos: IDC con gel

• Para exterior, riego o zonas húmedas, usa versiones con gel (sellado interno) y caja estanca si aplica.
• Asegura el cierre completo del conector y evita que el cable quede tensionado; el gel sella, pero no sustituye una buena protección mecánica del tendido.

No para potencia/corrientes altas ni vibración severa; alternativas recomendadas

• En líneas de potencia, motores o donde haya vibración/fatiga, prefiere.
  • Regletas y borneras atornilladas (contacto robusto y mantenible).
  • Conectores a tope y manguitos crimpados + termorretráctil (empalme estructural).
  • Punteras (ferrules) en cable flexible para entrar a borneras con contacto firme.

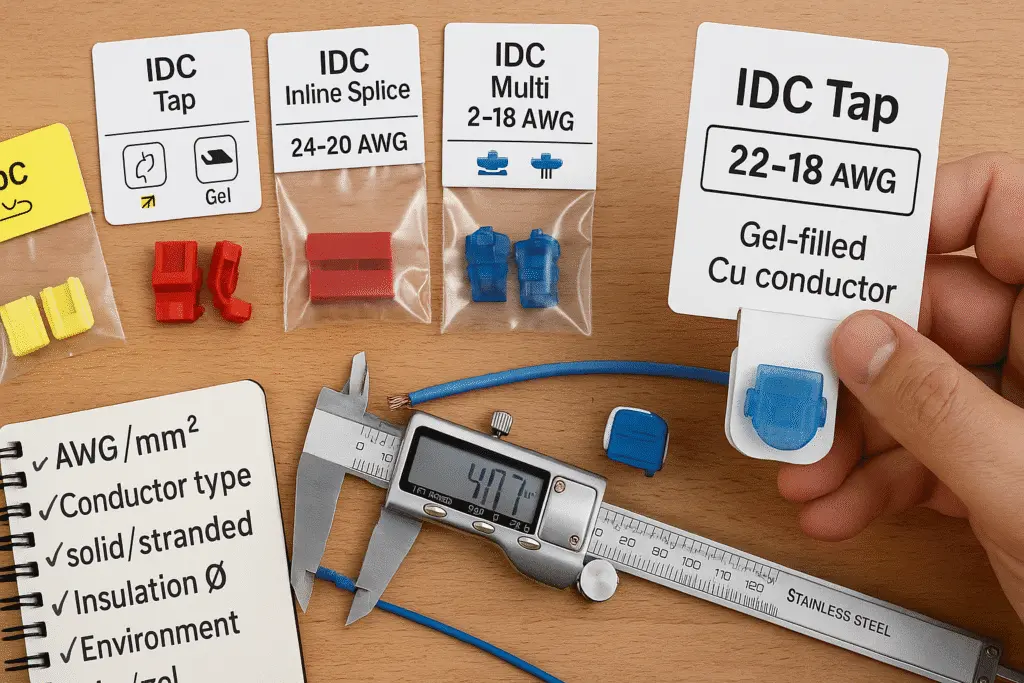

Tipos y rangos (cómo leer la ficha sin adivinar)

Rango de AWG/mm² y tipo de conductor admitido

• Calibre: todo IDC indica un rango de sección (ej.: 22–18 AWG o 0,5–1,0 mm²). Elige el modelo cuyo rango incluya tu cable.
• Tipo de conductor: revisa si admite sólido, trenzado o ambos. Muchos IDC nacieron para sólido y hoy hay variantes para multihilo fino, pero no todos lo permiten.
• Diámetro del aislamiento: algunos IDC especifican también el Ø de la camisa (importa en cables con aislamiento grueso).
• Mezcla de calibres: solo usa dos calibres distintos en un mismo IDC si el fabricante lo autoriza en esa referencia.

Checklist de ficha: rango AWG/mm², tipo de conductor, Ø de aislamiento, tensión y temperatura; si es con gel, que lo indique explícitamente.

IDC de derivación (“tap”), empalme en línea, múltiples y sellados con gel

• Empalme en línea: une dos extremos; ideal para reparar cortes y mantener continuidad.
• Derivación (“tap”): pincha un troncal para sacar una rama en paralelo sin cortar el principal (telefonía/alarma).
• Múltiple: conecta tres o más conductores a la vez; ordena ramificaciones repetitivas.
• Con gel (antihumedad): mismas funciones anteriores, pero con sellado interno para exterior o zonas húmedas (riego, fachadas, cámaras).

Regla práctica: línea larga con varias tomas → múltiple o derivación; reparación punto a punto → en línea; humedad → con gel.

Revestimientos/colores: lo que significan en cada familia

• El color del cuerpo/tapa no es universal entre familias y marcas: puede indicar tipo de unión, rango AWG o si trae gel.
• No decidas por color: confirma siempre en la referencia de producto y su ficha qué significa cada color/serie.
• Si trabajas con varias series, etiqueta la caja con “tipo + rango” para no confundir colores entre marcas.

Consejo del instalador: antes de cerrar una tirada completa, haz una prueba con el IDC elegido: verifica cierre completo, tracción y continuidad. Si pasa las tres, procede con el resto.

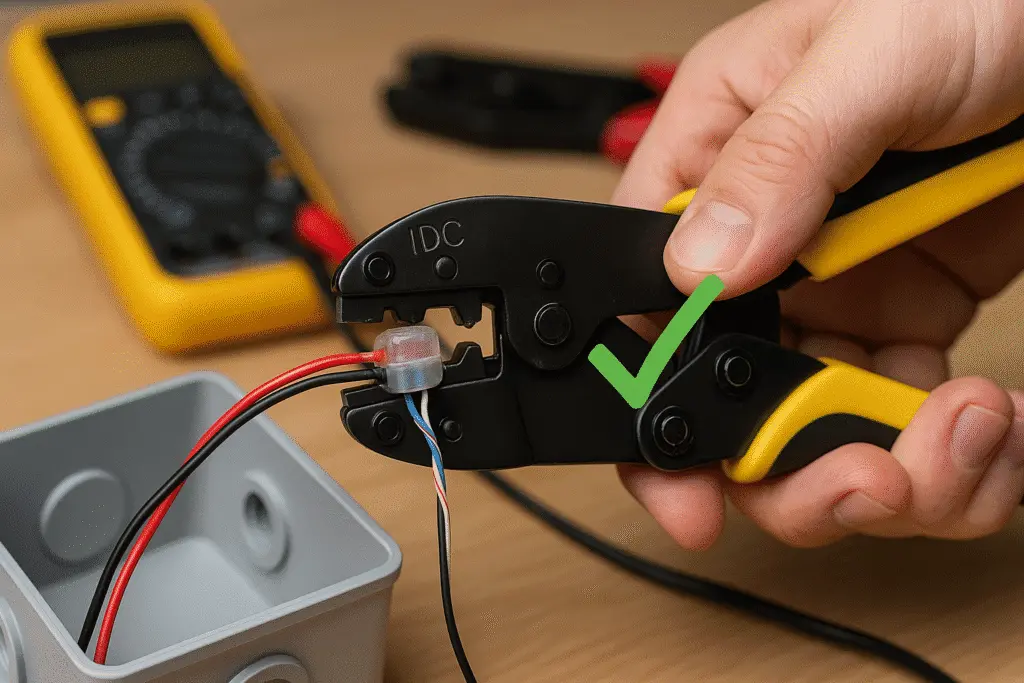

Herramientas y técnica correcta

Tenaza/pinza IDC: presión uniforme (no martillo)

• Usa pinza/tenaza IDC o una crimpadora de presión paralela; entregan fuerza pareja sobre la cuchilla.
• Prohibido martillo o alicates de punta: deforman el cuerpo, no cierran paralelo y arruinan el sello.
• Si trabajas en altura o caja pequeña, prefiere mango corto y cabeza estrecha para entrar recto.

Paso a paso: colocar, cerrar, verificar

1. Presenta los cables en el IDC (respeta flechas/sentido y rango AWG/mm²).
2. Asienta los conductores hasta el tope (sin cruzarlos, sin torsión).
3. Cierra con la pinza perpendicular al conector, hasta el tope mecánico (clic/fin de carrera).
4. En modelos con tapa: presiona hasta quedar enrasada; en modelos con gel, limpia previamente el cable y no tires del conjunto al cerrar.
5. Ordena el tendido con bridas (sin estrangular).

Control de calidad: tracción, inspección y continuidad

• Tracción: tira de cada cable con firmeza moderada; no debe salir ni moverse.
• Inspección: el cuerpo no debe estar abierto ni agrietado; la cuchilla debe haber entrado pareja. Sin cobre expuesto.
• Continuidad: mide con multímetro (en derivación, confirma troncal + rama). Si intermitente, rehaz con conector nuevo.
• Ambiente: en exterior/humedad, revisa que el gel aflore perfectamente y sella la entrada de cables si el fabricante lo pide.

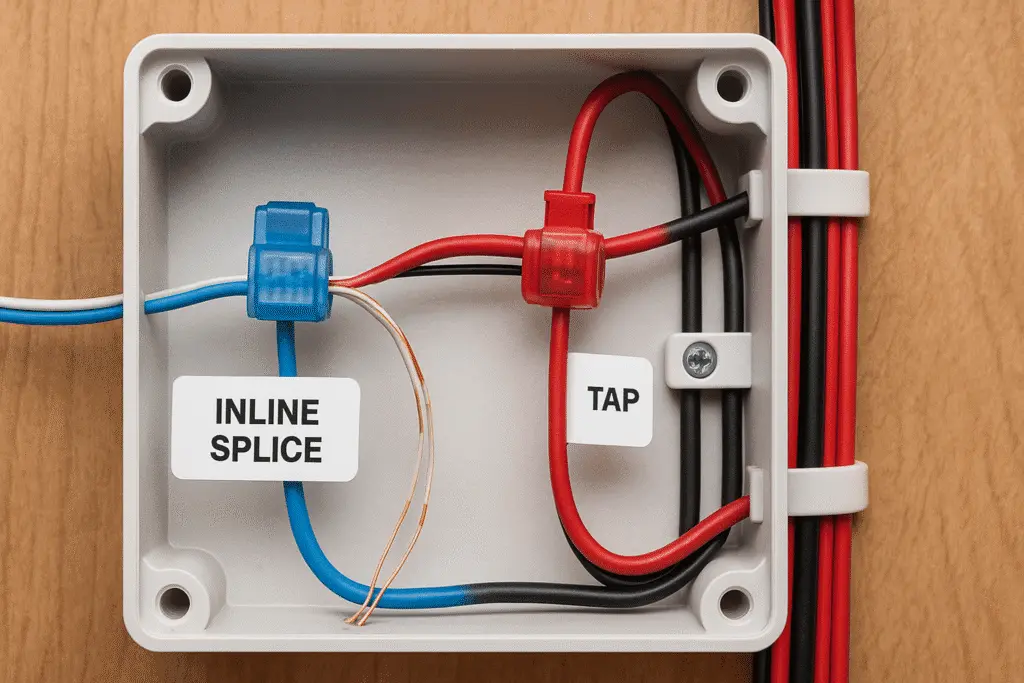

Montajes típicos y orden del cableado

Empalme en línea vs. derivación en paralelo (cuándo usar cada uno)

• Empalme en línea (point-to-point): une dos extremos del mismo circuito. Úsalo para reparar cortes o extender un tramo manteniendo la misma continuidad.
  Claves: mismo calibre en ambos lados; verifica tracción y continuidad tras cerrar.
• Derivación (“tap”) en paralelo: pincha un troncal para sacar una rama sin cortar el principal (típico en telefonía/alarma/sensores).
  Claves: respeta el rango AWG del IDC para troncal y rama; evita derivaciones en cascada muy largas (prefiere derivar desde un punto de distribución).

Consejo: si la rama va a alimentar más carga de la prevista o la distancia es larga, considera aumentar calibre de la rama o usar bornera/derivador en caja para repartir mejor.

Orden del tendido cuando queda visible

• Define una ruta limpia y fija el mazo con bridas (sin estrangular) cada 20–40 cm.
• En pasos por muebles/tabiques, remata el borde para que el cable no se corte ni deshilache la camisa:
  Pasacables y protectores de borde.
• Cuando el cable baja visible (TV, escritorio), ocúltalo con canaletas y separa energía de señal:
  Canaletas para TV en pared.

Si el cable entra a un gabinete: cuida el paso

• En atravesamientos de caja/armario, usa un prensaestopas (sujeción + posible sellado) o, en interiores secos, un pasacables adecuado.
• Evita radios de salida muy cerrados; deja un bucle de servicio para mantenimiento.
  Prensaestopas y pasamuros.

Errores comunes (y cómo evitarlos)

Usar fuera de rango AWG, pinchar cable inadecuado, cerrar sin herramienta, omitir protección en humedad, estirar el cable luego del cierre

• Fuera de rango (AWG/mm²): el IDC no muerde bien o corta el conductor. Solución: usa un modelo cuyo rango incluya tu calibre (y, si aplica, el diámetro del aislamiento).
• Cable inadecuado (sólido vs trenzado fino): algunos IDC no aceptan multihilo fino. Solución: revisa la ficha; si no admite tu cable, cambia de modelo o usa crimpado/bornera.
• Cerrar sin herramienta correcta: martillo o alicate de punta deforman el cuerpo y fallan. Solución: usa pinza/tenaza IDC (presión paralela hasta tope).
• Humedad sin gel: el contacto se oxida. Solución: en exterior/ambiente húmedo, usa IDC con gel y caja con grado de protección acorde.
• Tirar del mazo tras cerrar: se afloja el contacto. Solución: fija el tendido con bridas y deja bucle de servicio; prueba tracción y continuidad después de cerrar.

Preguntas frecuentes

¿Qué hacer si necesito potencia/fiabilidad mecánica mayor?

• Borneras DIN / regletas atornilladas para conexiones robustas y mantenibles.
• Empalmes crimpados a tope + termorretráctil para uniones estructurales.
• Si dudas con calibres, confirma equivalencias en.
