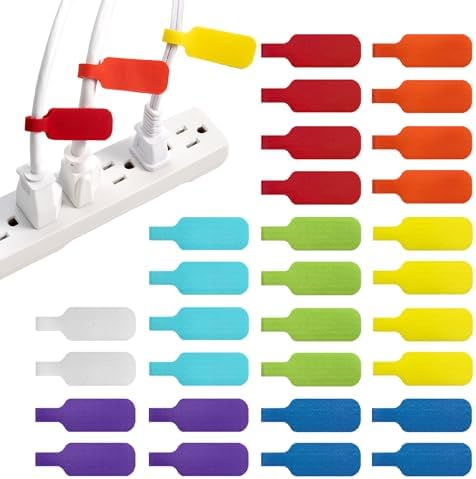

Wrap-It Storage – Cable Labels, Medium, Multi-Color (30-Pack) Wri…

• Tired of unplugging the wrong cord? We were! Avoid the frustration with Cable Labels
• Quickly and Easily Identify Cords, Cables, Wires and More: These cable identifiers are perfect as cord labels for electr…
• Easy to Write On: Surface is easy to write on with a pen

$15.99

Comprar en Amazon

Por qué marcar (orden, seguridad y mantenimiento)

Qué es un marcador de cable y qué problema resuelve

Un marcador de cable es un identificador (anillo, etiqueta o tag) que queda fijo y legible sobre el conductor o sobre la manguera. Su objetivo es:

• Nombrar bornes, circuitos, fases y pares.
• Trazar rápidamente el origen/destino de cada conductor.
• Reducir errores de reconexión y tiempos de diagnóstico.
• Documentar la instalación para futuras ampliaciones.

Dónde conviene marcar: tablero, cajas de derivación, mazos y equipos

• Tableros y borneras: identifica cada conductor en su borne y añade una etiqueta de conjunto/ramal.
• Cajas de derivación: marca entrada, salida y retornos para no confundir circuitos.
• Mangueras/mazos: usa etiqueta de conjunto y marca los extremos de cada conductor.
• Rutas a la vista: acompaña el marcaje con un tendido ordenado; si el cableado queda expuesto, apóyate en canaletas para un acabado limpio.

Tipos de soluciones de marcaje

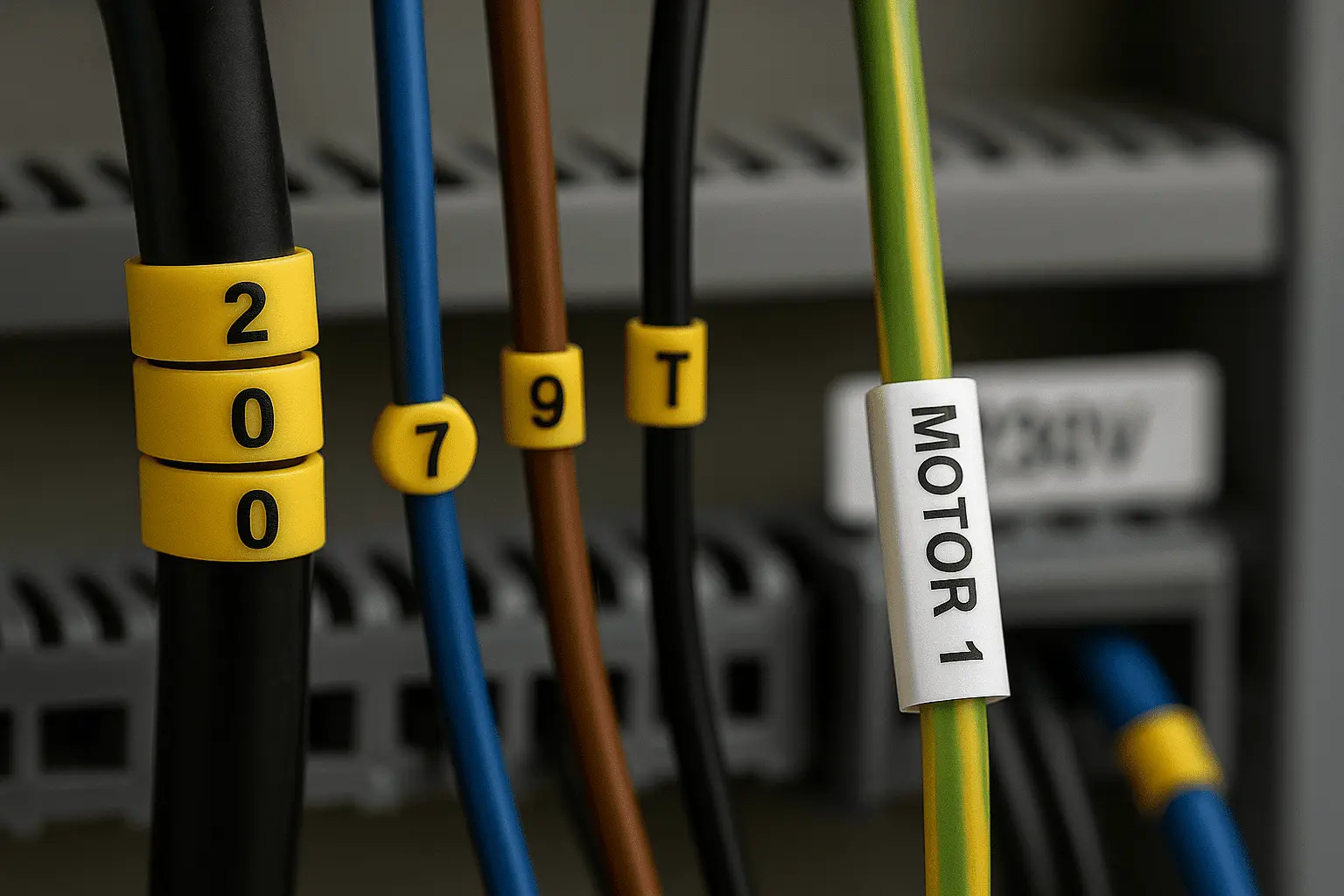

Anillos numerados/alfanuméricos

• Qué son: pequeñas piezas que se encastran en el conductor y muestran números/letras para identificarlo.
• Cuándo convienen: en tableros y cajas para marcar cada hilo que entra/sale; ideales cuando el diámetro permite colocar el anillo con firmeza.
• Ventajas: muy legibles, rápidos de colocar en serie, resisten vibración y roce.
• Precauciones: elegir el tamaño exacto (ni flojo ni forzado) y orientarlos todos en el mismo sentido para lectura.

Etiquetas autoadhesivas

• Qué son: rótulos de vinilo/poliéster (impresos o escritos) que se pegan al forro del cable o se envuelven tipo bandera.
• Cuándo convienen: cuando necesitas texto largo (código, destino, circuito) o el diámetro impide usar anillos.
• Ventajas: espacio para información detallada, compatibles con impresora o rotulador.
• Precauciones: limpiar bien el forro antes de pegar; escoger adhesivo apto para el ambiente (calor, químicos, humedad).

TipTag / portatag con precinto

• Qué es: una placa/etiqueta que se sujeta con precinto al mazo o manguera.
• Cuándo conviene: en diámetros grandes, mazos o cuando no se puede marcar en el extremo del conductor.
• Ventajas: legible a distancia, fácil de reubicar sin dañar el cable.
• Precauciones: elegir material del tag y del precinto acorde al entorno (temperatura, rayos UV, químicos).

Marcadores inoxidables

• Qué son: placas o tags de acero inoxidable grabados o estampados.
• Cuándo convienen: ambientes severos (alta temperatura, humedad, químicos, exteriores).
• Ventajas: durabilidad y legibilidad a largo plazo.
• Precauciones: requieren herramienta/servicio de grabado y planificar el texto con antelación.

Si el marcaje llega a bornas de tablero, coordina el sistema (anillos + etiquetas de conjunto) con las borneras elegidas para mantener consistencia y orden.

Cómo elegir: diámetro del cable, material y entorno

Paso 1: mide el diámetro/sección del conductor

• Revisa el rango del anillo o etiqueta que vas a usar. Un anillo flojo se gira o cae; uno muy apretado se deforma o daña el forro.
• En mangueras/mazos de gran diámetro, evalúa TipTag/portatag con precinto (mejor legibilidad y ajuste).

Paso 2: reconoce rígido o flexible (y su manejo)

• El cable flexible (multihilo) admite mejor el encastre del anillo, pero evita torsiones que abran el trenzado.
• El cable rígido requiere anillos del tamaño exacto y una orientación uniforme para que no roten.
  Guía rápida para distinguir y terminar bien cada tipo.

Paso 3: elige el formato según la información que necesitas

• Código corto (borne/circuito): anillos numerados/alfanuméricos.
• Texto largo (origen/destino/QR): etiquetas autoadhesivas (envolventes o tipo bandera).
• Mazos/diámetro grande o difícil acceso: TipTag/portatag con precinto.
• Ambiente severo/alta temperatura: marcadores inoxidables.

Paso 4: considera el entorno

• Humedad, químicos, vibración: privilegia materiales resistentes (p. ej., poliamida para anillos, adhesivos industriales en etiquetas, inoxidable si es extremo).
• Exterior/UV: usa materiales y tintas aptas para UV; en mazos grandes, TipTag es más durable que una etiqueta estándar.

Paso 5: compatibilidad con el tipo de cable

• Los H05VV-F, H07RN-F, NYA, NYY y otras familias tienen forros y rigideces distintas; elige el sistema de marcaje acorde a su acabado y diámetro.
  Resumen de familias comunes (para ubicar tu cable).

Paso 6: legibilidad y consistencia

• Color de fondo/leyenda con alto contraste (p. ej., negro sobre amarillo).
• Orientación de todos los marcadores en el mismo sentido.
• Duplicado en ambos extremos del conductor y, si aplica, etiqueta de conjunto en el mazo.

Paso 7: documentación mínima

• Mantén una planilla con el código del conductor (anillo/etiqueta) y su origen–destino.
• Si cambias un tramo, actualiza el marcaje y la planilla para evitar confusiones futuras.

Dónde usar cada uno (tablero, cajas, mazos, campo)

Tableros y bornas

• Anillos en cada conductor que entra/sale de la bornera (códigos cortos: n.º de borne/circuito).
• Etiqueta de conjunto para el ramal o el equipo (texto más largo).
• En servicios con vibración, asegura el tendido y mantén orientación uniforme.
• Si el tablero usa borneras de carril, alinea el sistema de marcaje con su rotulación.

Cajas de derivación

• Anillos en entrada, salida y retornos para evitar cruces.
• Si los conductores son cortos o el diámetro no permite anillos, usa etiquetas envolventes de alto contraste.
• Duplica el código en ambos lados de la caja para facilitar trazabilidad.

Mangueras y mazos

• En diámetros medianos/grandes, prioriza TipTag/portatag con precinto (mejor legibilidad y fácil reposicionado).
• Añade etiqueta de conjunto con origen–destino/código de mazo.
• Si hay sub-ramales, combina TipTag en el mazo + anillos en los conductores extremos.

Trabajo de campo / difícil acceso

• TipTag cuando no puedes marcar cerca del extremo.
• Etiquetas autoadhesivas con laminado si hay polvo/aceites.
• En exterior/UV, usa materiales resistentes o inoxidable para permanencia.

Aplicación paso a paso

Anillos: orientación, alineación y herramienta de inserción

1. Prepara el tramo: endereza el conductor y limpia polvo/grasa.
2. Elige el tamaño del anillo según el diámetro/mm² (que entre firme sin deformar el forro).
3. Inserta los anillos con la misma orientación de lectura (de izquierda a derecha o de abajo arriba según tu criterio).
4. Alinea los caracteres para que queden en serie y centrados; evita dejar huecos irregulares.
5. Fija: desliza los anillos hasta cercanos al borne y deja un alivio para que no rocen el tornillo.
6. Duplica el código en ambos extremos del conductor.
7. Documenta el código en tu planilla de correspondencias.

Etiquetas: limpieza del forro, escritura/impresión y sellado

1. Limpia el forro con paño seco (o alcohol isopropílico si el fabricante del cable lo permite).
2. Imprime o escribe con tinta compatible (si es manual, rotulador indeleble).
3. Pega sin tensar el cable; evita burbujas. En etiquetas envolventes, solapa uniforme.
4. Protege: si el ambiente es sucio o abrasivo, usa laminado o etiqueta envolvente.
5. Verifica legibilidad a la distancia de trabajo; repite el mismo código en el otro extremo.
6. Registra el código en la planilla del circuito.
7. Si el marcaje acompaña remates de empalme, termina el conjunto con tubo termorretráctil (según convenga el acabado).

TipTag: selección del portatag y precinto

1. Elige el tag por tamaño y material (interior/exterior/UV/químicos).
2. Define el texto (código, origen–destino, QR si aplica) e imprime/graba.
3. Sujeta con precinto alrededor del mazo/MGU; deja un ajuste firme sin estrangular el forro.
4. Ubica el tag en zona visible y sin interferir con ventilación o mecanismos.
5. Repite en el otro extremo del mazo y documenta en la planilla.

Estándar básico de marcaje (sin normativa local)

Objetivo: que cualquiera pueda seguir un cable de extremo a extremo sin dudas, y que el esquema sea coherente en todo el proyecto.

Numeración de bornes y circuitos

• Un código por conductor (p. ej., B12–N para “Bornera 12 – Neutro”, C05–L para “Circuito 5 – Fase”).
• Consistencia en ambos extremos: el mismo código junto al origen y el destino (ej.: tablero ↔ caja).
• Secuencia clara: si hay varios hilos de un mismo ramal, numéralos 01, 02, 03… (dos dígitos ayuda).

Fases, neutro, protección y funciones

• Fase(s): añade sufijos L, L1, L2, L3 según corresponda.
• Neutro y protección: N y PE (o T).
• Retornos/señales: agrega una letra funcional (p. ej., R retorno, S señal) detrás del código del circuito.

Duplicación y orientación

• Duplica el marcaje en ambos extremos del mismo conductor.
• Mantén orientación de lectura uniforme (todos hacia el mismo lado) para evitar giros innecesarios.

Agrupación por mazos

• Identifica el ramal/mazo con etiqueta de conjunto (código más largo) y, dentro, cada conductor con anillos.
• En mazos grandes o rutas largas, usa TipTag/portatag con precinto para legibilidad a distancia.

Materiales y legibilidad

• Alto contraste (negro/amarillo o blanco/negro).
• Tintas/adhesivos compatibles con el entorno (temperatura, humedad, químicos, UV).
• En empalmes o salidas de equipos, puedes rematar con tubo termorretráctil para proteger el marcaje.

Documentación mínima

• Ficha/planilla con Código → Origen → Destino → Observaciones.
• Si se modifica un tramo, actualiza marcajes y planilla en el acto.

Errores comunes y cómo evitarlos

1) Elegir tamaño de anillo incorrecto

• Problema: flojo (se gira/cae) o demasiado ajustado (marca el forro).
• Solución: mide el diámetro/mm² real y prueba el anillo antes de colocarlo en serie. En mazos grandes, usa TipTag/portatag con precinto.

2) Marcar solo un extremo del conductor

• Problema: pierdes la trazabilidad al otro lado del circuito.
• Solución: duplica el marcaje en ambos extremos y refleja el código en la planilla del proyecto.

3) Adhesivo inadecuado en etiquetas

• Problema: se despega con calor, humedad o aceites.
• Solución: limpia el forro, elige adhesivo/material apto para el entorno (temperatura/UV/químicos). Si el ambiente es rudo, evalúa inoxidable.

4) Leyendas poco legibles o inconsistentes

• Problema: colores bajos en contraste, códigos diferentes para el mismo circuito.
• Solución: fondo alto contraste (negro/amarillo o blanco/negro), misma orientación de lectura y convención fija (L, N, PE; numeración con 2 dígitos).

5) Usar anillo cuando el diámetro no lo permite

• Problema: fuerza excesiva, deformación o anillo que gira.
• Solución: cambia a etiqueta envolvente o TipTag según el diámetro.

6) No coordinar marcaje con el tablero/borneras

• Problema: códigos distintos a la rotulación del tablero; confusión en mantenimiento.
• Solución: al trabajar con borneras de carril DIN, alinea el esquema de marcaje con la rotulación del tablero.

7) Olvidar protección del remate

• Problema: desgaste del rótulo cerca del empalme o salida de equipo.
• Solución: si corresponde, remata con tubo termorretráctil para proteger el marcaje.

8) No diferenciar rígido y flexible al marcar

• Problema: anillos que rotan en rígido o abren el trenzado en flexible.
• Solución: elige formato/tamaño según el tipo de conductor.

Kits de marcaje recomendados según perfil

Instalador de tableros

• Anillos numerados/alfanuméricos para conductores 0,5–6 mm².
• Etiquetas de conjunto para ramales y equipos.
• TipTag/portatag con precinto para mazos principales.
• Planilla de correspondencias (código → origen/destino).
• Si el tablero usa borneras de carril DIN, alinea el marcaje con su rotulación.

Mantenimiento y diagnósticos

• Surtido de anillos en tamaños frecuentes.
• Etiquetas envolventes de alto contraste + rotulador/impresora.
• Precintos y TipTag para identificar mazos en campo.
• Limpieza (paños/alcohol isopropílico si el forro lo permite).
• Para proteger remates reintervenidos, usar tubo termorretráctil cuando corresponda.

Documentación y orden del cableado

• Plantilla de codificación (L, N, PE; numeración 01–02–03…).
• Planillas de origen–destino por circuito.
• Convención de colores de marcadores (alto contraste).
• Canaletas si el tendido queda visible, para acompañar el marcaje con un acabado limpio.

Tabla rápida de elección

Preguntas frecuentes

Cierre
Un marcaje claro y consistente ahorra tiempo, evita errores y deja la instalación lista para mantenimiento y ampliaciones. Si quieres, preparo ahora la imagen destacada (real) y la meta descripción para publicar.
