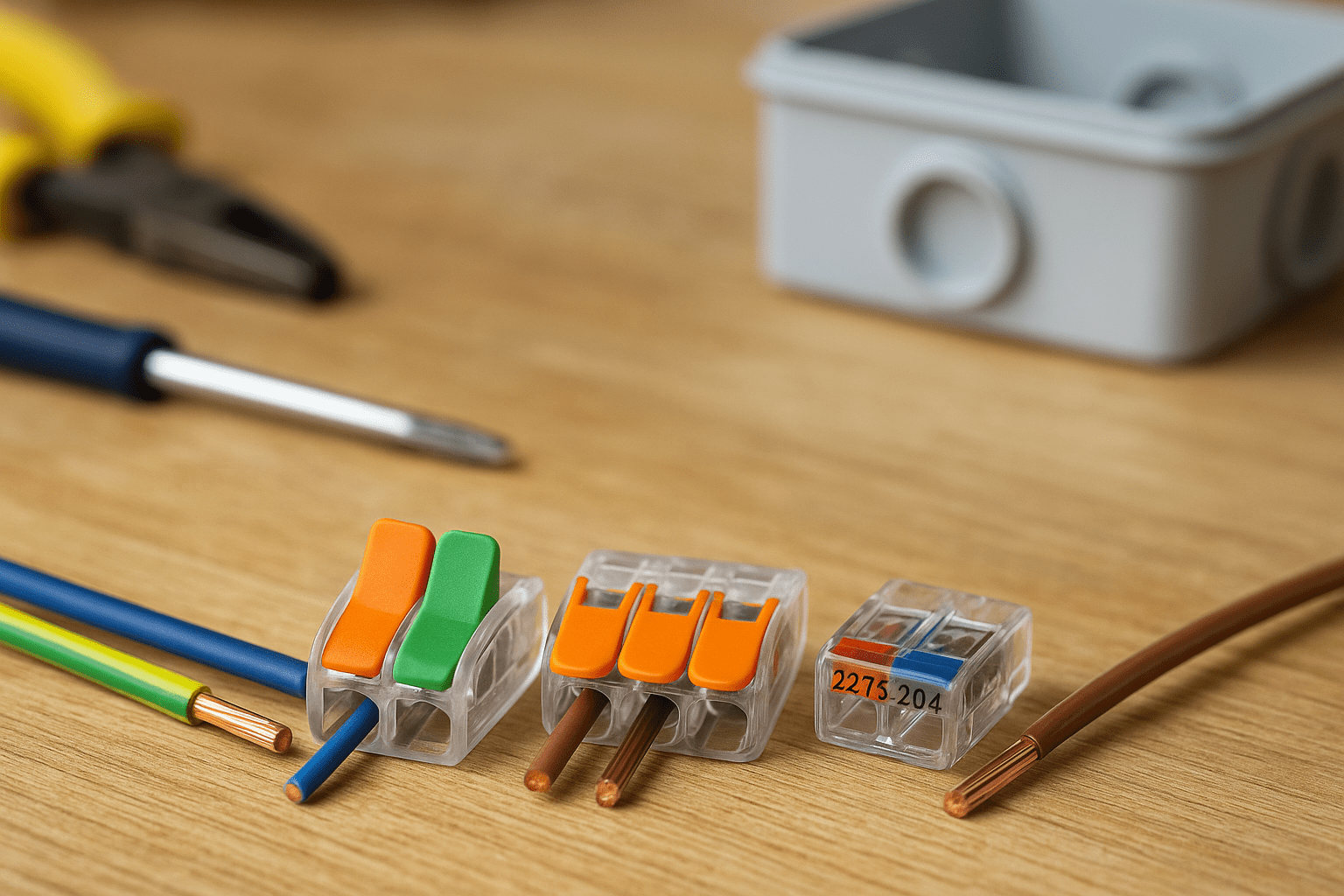

Conectores rápidos tipo “WAGO”: series populares y en qué casos usarlos (221, 222, 2273, 773, 243)

Portada » Electricidad » Instalaciones y componentes Instalación eléctrica » Cables, conductores y conectores

WAGO 221 Lever Nuts 90pc Compact Splicing Wire Connector Assortme…

• Connect any combination of solid, stranded, and flexible copper wires faster and more reliably
• Terminates 24-12 AWG for 221-41x, 20-12 AWG for 221-2401 solid
• UL Listed, Genuine WAGO LEVER NUTS

$44.95

Comprar en Amazon

Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz de un equipo de 10 personas y formado en Salesianos Don Bosco (2 años). En esta guía te ayudo a elegir conectores rápidos tipo “WAGO” según tipo de conductor (sólido/flexible), sección en mm² y lugar de instalación (caja de derivación, luminaria, empalme o derivación). Confirma siempre la ficha del modelo específico y la normativa local.

Qué verás en este artículo

• Series con palanca (221 y 222) y sus diferencias de tamaño, comodidad y rango de secciones.
• Series push-in para cajas (2273, 773 y MICRO 243) y la 224 para luminarias.
• Selección por n.º de vías, mm² y tipo de conductor, incluida la línea Green (palanca verde con mismo desempeño declarado por fabricante).
• Límites habituales de uso: no trabajar fuera de rango, no usar en ambientes sin la protección adecuada, y respetar lo que exija el proyecto.

Si necesitas convertir AWG ↔ mm² para elegir la sección, usa esta referencia: AWG a mm²: tabla y conversión rápida para cables.

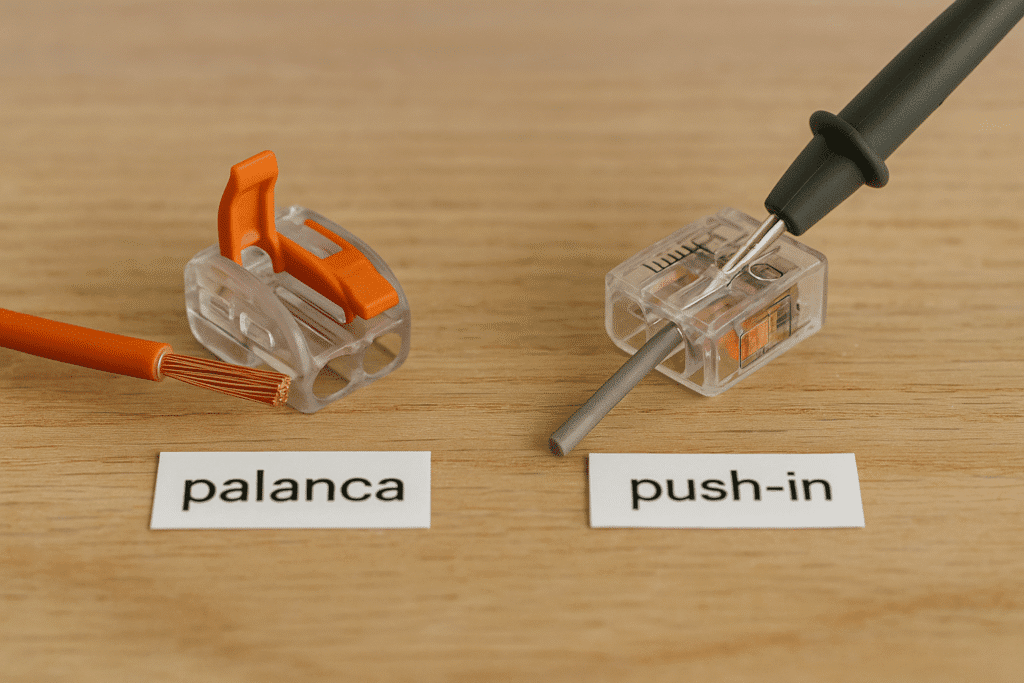

Cómo funcionan: palanca y PUSH WIRE (qué aceptan y por qué son reutilizables)

Conectores con palanca (series 221/222)

• Cómo operan: levantas la palanca, insertas el conductor pelado a la longitud indicada en la carcasa y bajas la palanca hasta oír/sentir el cierre. El resorte interno sujeta el cobre de forma constante (sin mantenimiento).
• Qué aceptan: sólido, semirrígido (stranded) y flexible (multihilo) dentro del rango de mm² declarado para cada modelo.
• Ventajas clave: reutilizables (puedes abrir-cerrar la palanca para reubicar/añadir conductores), verificación visual (carcasa transparente en la 221) y puntos de prueba en muchos modelos.
• Cuándo elegirlos: empalmes y derivaciones donde haya mezcla de tipos de conductor, ajustes frecuentes, pruebas o poco espacio en caja.

Conectores PUSH WIRE para caja (2273/773/MICRO 243)

• Cómo operan: insertas el conductor a presión hasta la marca de profundidad; el resorte ancla el cobre.
• Qué aceptan (en general): están pensados principalmente para conductores sólidos (algunos modelos admiten semirrígido; revisa la ficha). Para flexible, usa series con palanca o punteras donde el fabricante lo permita.
• Ventajas clave: montaje muy rápido en cajas de derivación, cuerpo compacto, distribución limpia en serie o en paralelo.
• Cuándo elegirlos: caja de derivación con cable sólido y secciones homogéneas; cuando la prioridad es rapidez y orden.

Por qué “no se aflojan”: el resorte y el contacto estable

• El resorte compensa pequeñas dilataciones/vibraciones y mantiene el contacto estable con el cobre.
• Evita deformar o dañar el conductor al pelarlo; si el cobre queda marcado o con hilos cortados, recorta y vuelve a pelar correctamente.

¿Son reutilizables?

• Palanca (221/222): sí, está previsto abrir/cerrar para reconfigurar (dentro del rango de mm² y estado correcto del conductor).
• PUSH WIRE: están pensados para una inserción; si extraes un conductor, no reutilices el mismo orificio si el fabricante no lo permite o si el resorte/conductor quedó marcado. En caso de duda, usa uno nuevo.

Buenas prácticas comunes

• Pelado correcto: usa la regla de pelado del propio conector; no dejes cobre expuesto ni te quedes corto.
• Verificación: tira suave del conductor para confirmar anclaje; prueba continuidad/tensión donde aplique.
• Rango y mezcla: no mezcles secciones fuera de rango ni tipos no admitidos (p. ej., flexible sin puntera en un modelo que exige sólido).
• Espacio en caja: respeta el volumen disponible y la disipación; evita sobrellenar.
• Conversión de calibres: si vienes de AWG, conviértelo a mm² antes de elegir el modelo.

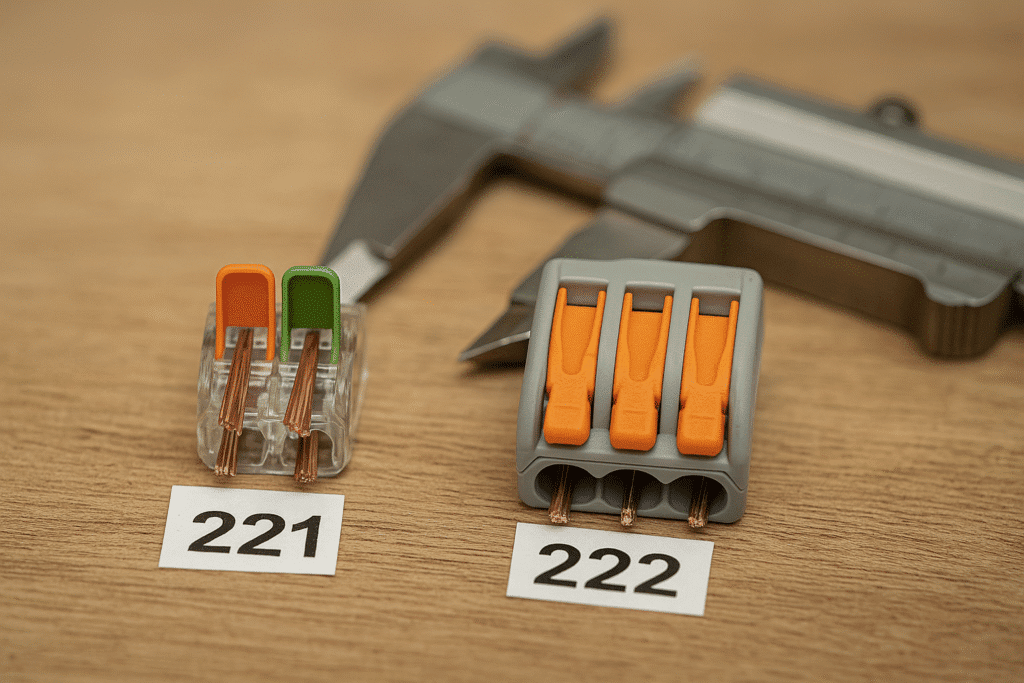

Series con palanca: 221 vs 222 (diferencias clave)

221 en breve

• Palanca corta y suave; cuerpo compacto (más pequeño que 222).
• Carcasa transparente: permite ver el cobre y la profundidad de inserción.
• Puntos de prueba accesibles para multímetro.
• Acepta sólido, semirrígido y flexible dentro del rango de mm² del modelo (2, 3 o 5 vías).
• Variante “Green”: misma función y desempeño declarados por fabricante; palanca verde (materiales reciclados/biocirculares).

222 en breve

• Palanca más larga (ergonómica), cuerpo más voluminoso.
• Diseñada para sólido/semirrígido/flexible en rangos típicos de instalaciones residenciales y comerciales.
• Muy difundida y robusta; ideal cuando el espacio en la caja no es crítico.

Diferencias prácticas 221 vs 222

• Tamaño: la 221 es más compacta; ayuda en cajas con poco espacio o derivaciones múltiples.
• Visibilidad: la 221 permite ver el conductor (transparente), útil para confirmar el pelado correcto.
• Operación: ambas son reutilizables; la palanca de la 221 suele requerir menos esfuerzo.
• Selección por hábito: si vienes de 222 y tienes espacio, seguirás cómodo; si peleas con el volumen, cambias a 221.

Rangos típicos (referencia rápida)

• 221 (familia 4 mm²): suele declararse hasta 4 mm² y 32 A (según modelo y norma).
• 221 (familia 6 mm²): versiones hasta 6 mm² y 41 A (según modelo y norma).
• 222: rangos comparables en mm² y A según la referencia concreta.
  Importante: el amperaje y tensión dependen de la referencia exacta y del estándar (EN/UL, etc.). Verifica siempre la ficha antes de decidir.

¿Cuál elegir?

• Cajas pequeñas o muchas derivaciones → 221 (compacta, visión del cobre).
• Montajes con guantes o donde prima la palanca grande → 222.
• Conciencia ambiental manteniendo desempeño → 221 Green.
• Mezcla de conductores (sólido/flexible) en el mismo empalme → 221 o 222 (ambas lo admiten; confirma mm²).

Buenas prácticas

• Pelado a la medida indicada en la carcasa; nada de cobre expuesto.
• Inserta, baja la palanca y haz una tracción suave para confirmar anclaje.
• No mezcles secciones fuera de rango en un mismo conector.
• Si trabajas con AWG, convierte primero a mm² para elegir el modelo correcto.

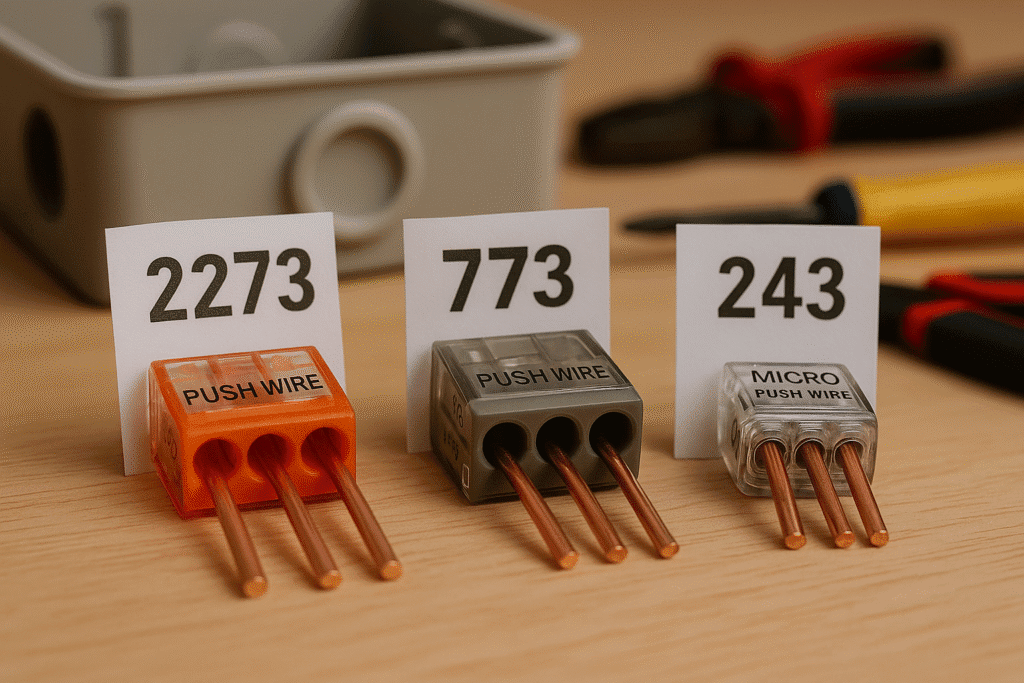

Series PUSH WIRE para cajas: 2273, 773 y MICRO 243

Qué son y cuándo convienen
Los PUSH WIRE están pensados para caja de derivación con conductores sólidos (algunos modelos aceptan semirrígido; confirma en la ficha). Se insertan a presión hasta la marca de profundidad; el resorte mantiene un contacto estable sin tornillos. Son muy rápidos para distribuir y ordenar derivaciones cuando las secciones son homogéneas.

2273 (compactos para caja)

• Idea clave: formato muy compacto para ahorrar espacio en cajas de paso.
• Uso típico: derivaciones de iluminación y tomas con conductor sólido; cambios rápidos en cajas con poco volumen.
• Ventajas: cuerpo pequeño, variantes de varias vías para ordenar empalmes en paralelo.
• Precauciones: respeta el rango de mm² y no mezcles secciones fuera del rango en un mismo conector. Si usas cable flexible, cambia a palanca (221/222) o utiliza punteras solo si el modelo lo permite en ficha.

773 (para secciones más “gruesas” y líneas de alimentación)

• Idea clave: pensados para conductor sólido con secciones mayores que las que suelen cubrir los 2273 (según modelo).
• Uso típico: líneas de alimentación y derivaciones donde el calibre es más alto y el espacio en caja es menos crítico.
• Ventajas: admiten rangos superiores (ver ficha de cada referencia), permiten distribución limpia con varias vías.
• Precauciones: revisa tensión/corriente y mm² exactos del modelo elegido; si necesitas flexible, usa palanca.

MICRO 243 (muy pequeños, baja demanda)

• Idea clave: conectores micro para diámetros muy pequeños.
• Uso típico: señal/control de baja demanda (p. ej., circuitos auxiliares); no están pensados para cargas de potencia típicas de tomas.
• Ventajas: tamaño mínimo para espacios reducidos.
• Precauciones: fíjate bien en corriente admisible y en la compatibilidad de conductor; si el circuito es de potencia, elige otra serie.

Buenas prácticas con PUSH WIRE (todas las series)

• Pelado exacto: usa la guía marcada en el conector; nada de cobre expuesto.
• Inserción única: son para una inserción; si extraes el conductor, no reutilices el mismo orificio salvo indicación expresa del fabricante.
• Homogeneidad: evita mezclar secciones fuera del rango permitido en el mismo conector.
• Tipo de conductor: si trabajas con flexible, pasa a palanca (221/222) o usa punteras solo cuando la ficha lo autorice.
• Espacio en caja: calcula el volumen y evita sobrellenar; mantén radios de curvatura y orden.
• Conversión de calibres: si vienes de AWG, convierte antes de seleccionar.
• Rígido vs flexible: si dudas sobre qué tienes en mano, repasa esta guía: Cable rígido vs cable flexible: diferencias, usos y compatibilidad de bornes.

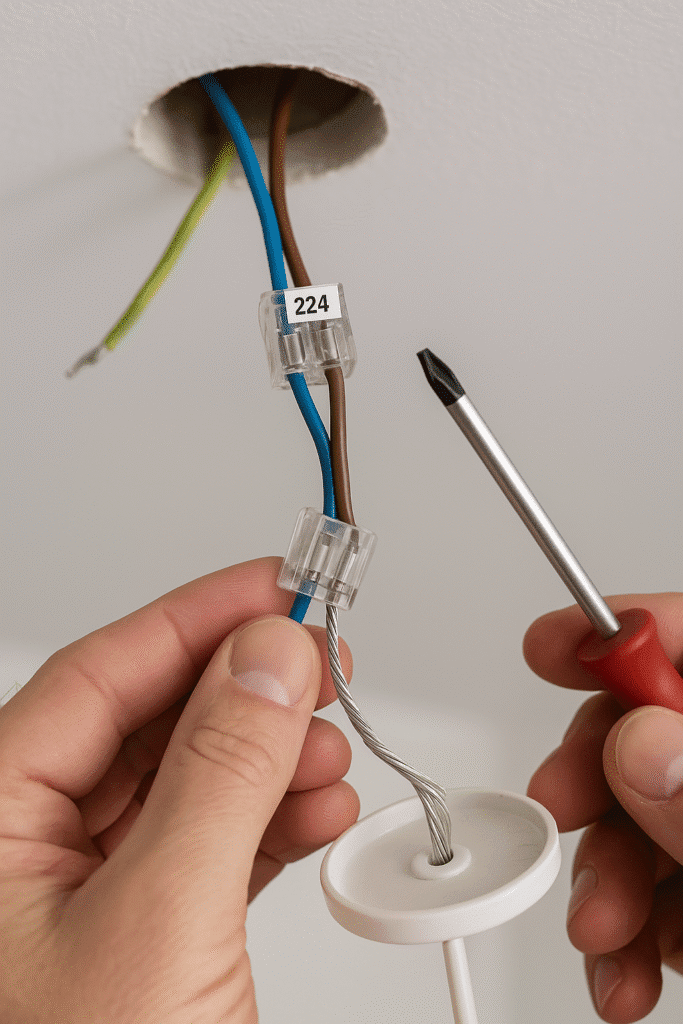

Serie 224 (luminarias): puente entre rígido y flexible

¿Qué es?

Conector específico para luminarias que resuelve el empalme entre el cable rígido de la instalación (techo/caixa) y el cable flexible del artefacto. Cada extremo está pensado para su tipo de conductor: un lado para sólido/semirrígido que llega desde la instalación, y el otro para flexible (multihilo) de la luminaria. Permite una conexión rápida, segura y compacta dentro de la base/caja del techo.

Cuándo conviene

• Al colgar o reemplazar lámparas/artefactos, donde necesitas unir rígido ↔ flexible sin tornillos.
• Cuando quieres desmontar la luminaria en el futuro sin rehacer empalmes.
• En bases con espacio limitado: formato esbelto que entra mejor que varias regletas.

Ventajas prácticas

• Montaje ágil: empalme limpio y repetible, sin atornillar.
• Mantenimiento: facilita desconexión/reinstalación de la luminaria.
• Menos errores: cada lado acepta el tipo de cable para el que fue diseñado.

Buenas prácticas

• Corte de energía y verificación con tester antes de intervenir.
• Pelado a la medida indicada en el cuerpo del conector; sin cobre expuesto.
• Inserta y realiza tracción suave para confirmar el anclaje en ambos lados.
• Respeta tipo de conductor y sección (mm²) que admite tu referencia. Si dudas entre rígido o flexible, repasa esta guía: Cable rígido vs cable flexible: diferencias, usos y compatibilidad de bornes.
• Ordena los conductores dentro de la base/caja sin forzar radios; si el espacio es justo, considera una caja de mayor volumen.

Comparativa breve con 221/222

• 224 destaca cuando el empalme es rigid↔flex dentro de la base de la luminaria.
• 221/222 también sirven, sobre todo si manejas solo flexibles o si necesitas abrir/cerrar con palanca (derivaciones o reconfiguraciones). Elige según espacio disponible y tipo de cable.

Selección rápida: por conductor (sólido/flexible), sección (mm²) y corriente (A)

1) Tipo de conductor que tienes en mano

• Sólido y secciones homogéneas en caja → PUSH WIRE (2273 para formatos compactos; 773 cuando el calibre es mayor).
• Flexible o mezcla de sólido + flexible → palanca (221 / 222).
• Empalme luminaria (techo) rígido ↔ flexible → 224.
  Si dudas entre rígido o flexible, repasa: Cable rígido vs cable flexible: diferencias, usos y compatibilidad de bornes.

2) Sección (mm²) compatible

• 2273: orientada a sólido en rangos habituales de derivaciones de iluminación/tomas (ver modelo).
• 773: sólido con secciones mayores (ver referencia).
• 221/222: admiten sólido, semirrígido y flexible en sus familias de mm² (p. ej., versiones hasta 4 mm² o 6 mm², según modelo).
• MICRO 243: diámetros muy pequeños para señal/control (no potencia de tomas).
  Convierte AWG ↔ mm² antes de elegir el modelo:
  https://domesticlife.blog/awg-a-mm2-tabla-y-conversion-rapida-para-cables/

3) Corriente y tensión (elige por el limitante)

• Toma como referencia la ficha del conector y del conductor; el limitante más bajo manda (conector, cable o protección).
• En 221, encontrarás familias declaradas hasta 32 A (4 mm²) y hasta 41 A (6 mm²) según la referencia y la norma aplicable. Verifica siempre el modelo exacto.

4) Nº de vías y distribución

• Define cuántas entradas necesitas (2/3/5 vías, etc.).
• En cajas con muchas derivaciones, la 221 ayuda por su tamaño compacto y carcasa transparente (verificación visual).

5) Ambiente y caja

• Diseñados para interior y cajas de derivación. Si habrá humedad, elige caja con IP adecuado y respeta profundidad/volumen. No uses conectores expuestos sin protección.
• Para empalmes en tablero, si el proyecto exige borneras, usa la solución correcta.

6) Montaje y verificación

• Pelado a la marca; inserta y realiza tracción suave para confirmar anclaje.
• Usa puntos de prueba cuando el modelo los ofrezca.
• No mezcles secciones fuera de rango en el mismo conector ni reutilices orificios push-in si el fabricante no lo permite.

Casos de uso en casa y pequeñas instalaciones

Caja de derivación (empalmes ordenados y rápidos)

• Conductor sólido y secciones homogéneas → 2273 (compactos) para ahorrar espacio.
• Sólido de mayor sección o líneas de alimentación → 773.
• Si hay mezcla de sólido y flexible o necesitas reconfigurar → 221/222 con palanca.
  Antes de elegir, convierte calibres si vienes de AWG.

Derivaciones de tomas e iluminación

• Distribución en paralelo dentro de la caja: 2273/773 con n.º de vías suficiente.
• Derivación temporal o ajustes frecuentes: 221/222 (reutilizables, verificación visual en 221).
  Si dudas sobre el tipo de conductor, repasa: Cable rígido vs cable flexible: diferencias, usos y compatibilidad de bornes.

Luminarias (techo o pared)

• Empalme rígido ↔ flexible al instalar o reemplazar lámparas → 224 (un lado para rígido y el otro para flexible).
• Si todo es flexible y necesitas abrir/cerrar con frecuencia → 221/222.

Reformas y ampliaciones

• Cuando agregas un punto de luz o una derivación en una caja existente:
  • PUSH WIRE (2273/773) si todo es sólido y el calibre es compatible.
  • Palanca (221/222) si mezclas cables o planeas reorganizar.
• Evita sobrellenar la caja; si falta volumen, cámbiala por una de mayor capacidad.

Exterior o zonas con humedad (caja protegida)

• Los conectores van dentro de caja. Elige caja con IP adecuado y prensaestopas si corresponde.
• Para tomas en patio/jardín, combina con enchufes estancos.

Tableros y equipos

• Si el proyecto exige bornas de carril (conexión estructurada en tablero), usa la solución correcta.

Errores comunes con conectores rápidos

1) Usar PUSH WIRE con cable flexible

Los 2273/773/243 están pensados sobre todo para sólido. Con flexible, el anclaje puede ser deficiente.
Cómo evitarlo: usa 221/222 con palanca; si la ficha lo permite, punteras para terminar el flexible.
Revisa diferencias entre rígido y flexible.

2) Pelado incorrecto (ni corto ni largo)

Si dejas cobre expuesto o no llegas a la marca de inserción, el contacto se calienta o falla.
Cómo evitarlo: usa la regla de pelado del conector; inserta y haz tracción suave para comprobar anclaje.

3) Reutilizar orificios PUSH WIRE

Los push-in están pensados para una inserción. Sacar y volver a meter puede dañar el resorte.
Cómo evitarlo: si reconfiguras, cambia el conector; para reaperturas frecuentes, 221/222.

4) Mezclar secciones fuera de rango en un mismo conector

Un conductor más fino puede quedar suelto; uno más grueso puede no entrar bien.
Cómo evitarlo: usa conectores del rango exacto y no mezcles calibres. Convierte AWG ↔ mm² antes de elegir.

5) Sobrellenar la caja de derivación

Falta de volumen = curvaturas forzadas, calor y dificultad para inspección.
Cómo evitarlo: distribuye derivaciones en varios conectores/vías y, si hace falta, caja de mayor capacidad.

Preguntas frecuentes

Cierre y checklist de compra rápida

Checklist

• Tipo de conductor: ¿sólido, semirrígido o flexible?
  • Sólido homogéneo en caja → PUSH WIRE (2273/773).
  • Flexible o mezcla sólido+flexible → palanca (221/222).
  • Rígido ↔ flexible en luminarias → 224.
• Sección (mm²): confirma el rango del modelo. Si trabajas en AWG, convierte primero.
• Corriente/tensión: elige por el limitante más bajo (conector, cable o protección) y valida la ficha del modelo.
• N.º de vías: 2, 3 o 5 entradas según empalme/derivación.
• Ambiente y caja: uso interior y dentro de caja; para humedad/exterior, usa caja con IP adecuado (y prensaestopas si corresponde).
• Montaje: pelado a la marca, inserción correcta, tracción suave de verificación y prueba por puntos de test si el modelo los incluye.
• Orden en tablero: si el proyecto pide bornas de carril, usa la solución correcta.
• Duda entre rígido y flexible? Revisa diferencias y compatibilidades.

Cierre
Elegir bien pasa por tres decisiones: tipo de conductor, sección en mm² y entorno de instalación. Con eso claro, las series 221/222 (palanca), 2273/773/243 (push-in) y 224 (luminarias) cubren la mayoría de empalmes y derivaciones en el hogar con montajes limpios y repetibles. ¿Publicamos así o quieres que prepare una imagen comparativa de las series para la cabecera?
