Qué es el neutro compartido (retorno común / MWBC)

El neutro compartido aparece cuando dos circuitos derivados utilizan un mismo conductor de neutro como camino de retorno. En la práctica se ve en configuraciones donde existen dos conductores activos de distintos polos que alimentan cargas separadas y comparten un solo neutro. Esta disposición puede reducir conductores, pero exige condiciones muy específicas para ser segura y compatible con las protecciones. Si no se cumplen, el neutro puede sobrecargarse, elevar su temperatura y generar disparos o comportamientos anómalos en el tablero (ver normativa local).

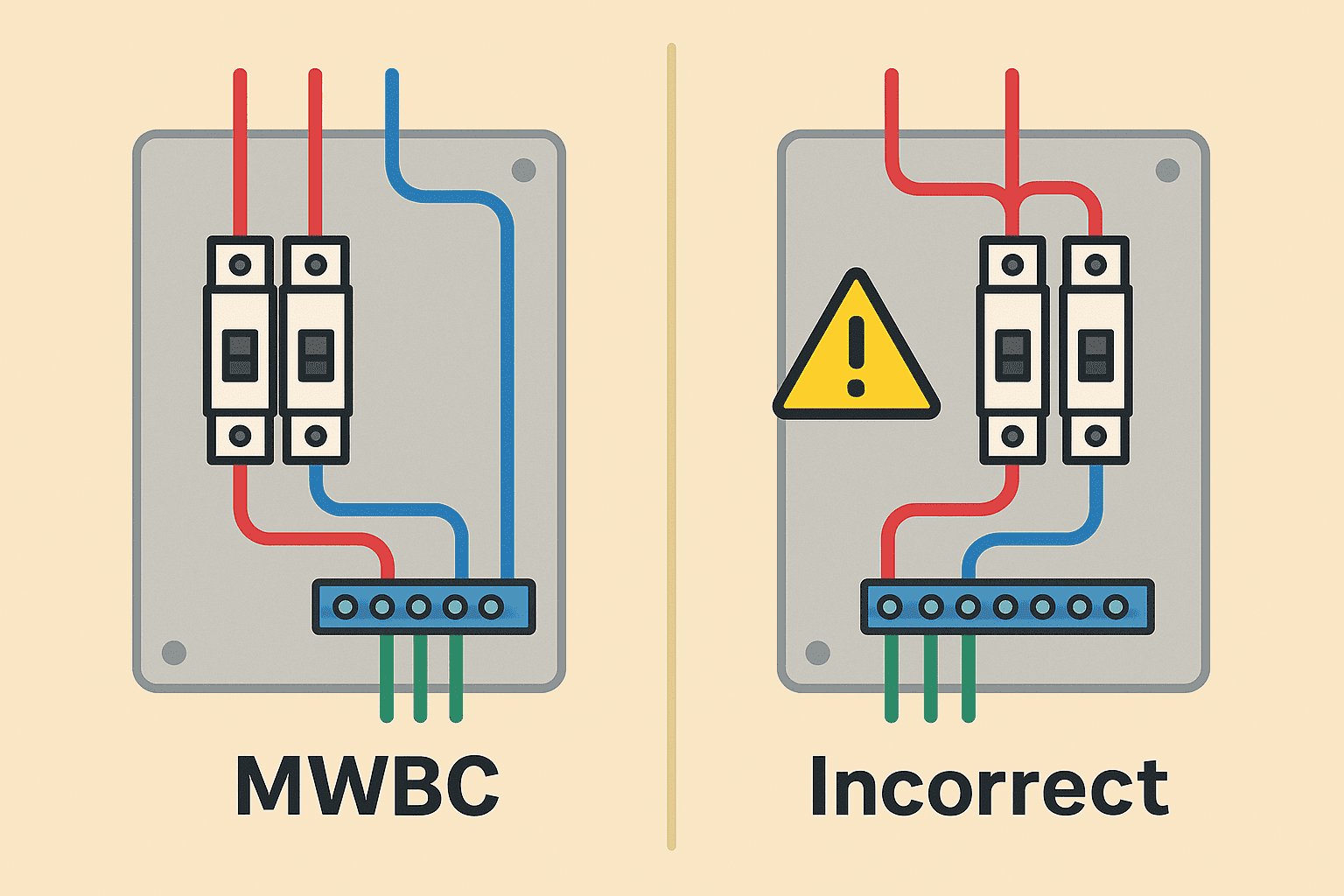

MWBC correcto: dos fases con neutro común y desconexión simultánea (ver normativa local)

En un circuito derivado multiconductor (MWBC) correctamente implementado:

• Los dos conductores activos pertenecen a polos distintos del suministro, de modo que sus corrientes de retorno no se suman en el neutro en condiciones equilibradas.
• El neutro común se dimensiona y termina adecuadamente en su bornera, sin compartir bornes con otros circuitos ajenos.
• Los dispositivos de protección de ambos polos disponen de desconexión simultánea (un único accionamiento o acoplamiento) para garantizar que si se abre uno, también se abre el otro, evitando que el circuito quede energizado parcialmente a través del neutro.
• La continuidad del neutro es crítica: conexiones flojas o sulfatadas pueden producir parpadeos, caída de tensión y calentamientos.
  Estas condiciones deben verificarse con base en la normativa local y las indicaciones del fabricante del tablero y de los dispositivos de protección.

Mala práctica: neutro compartido entre circuitos no relacionados o de la misma fase

No es correcto compartir el neutro entre circuitos no relacionados o que pertenecen al mismo polo/fase, ni usar “puentes” improvisados en borneras o cajas. En estos casos:

• Las corrientes de retorno se suman en el neutro, pudiendo superar su capacidad y provocar calentamiento, olor a plástico o decoloración de aislantes.
• Se generan disparos cruzados del diferencial o del magnetotérmico de otro circuito, dificultando el diagnóstico.
• Aumenta el riesgo de caída de tensión visible como parpadeo al arrancar motores (heladera, bomba) y se deteriora la selectividad de las protecciones.
  Si sospechas esta situación, evita intervenir y solicita revisión profesional (ver normativa local).

Riesgos principales del neutro compartido

Sobrecarga y calentamiento del neutro (olor, decoloración, bornes flojos)

Cuando dos o más circuitos descargan su retorno en un mismo conductor, las corrientes pueden sumarse y superar la capacidad del neutro. El resultado típico es calentamiento del conductor y de su bornera, con señales como olor a plástico, aislante decolorado, marcas de oscurecimiento o tornillos que se aflojan por dilataciones térmicas. La continuidad del neutro queda comprometida y pueden aparecer microcortes y falsos contactos.

Caída de tensión y parpadeos en luminarias/motores

Un neutro sobrecargado o con conexión deficiente eleva la impedancia del retorno. Esto provoca caídas de tensión perceptibles en luces (parpadeos, variaciones de brillo) y en cargas con motor (arranques pesados, zumbidos). En líneas largas o con múltiples derivaciones, el efecto se intensifica y puede confundirse con “falta de potencia” cuando el problema real es retorno común.

Disparos del diferencial y pérdida de selectividad

El retorno por un neutro compartido crea trayectorias de corriente no previstas que el interruptor diferencial interpreta como desequilibrio, generando disparos molestos. Además, al “mezclarse” retornos de varios circuitos, la selectividad se degrada: puede disparar una protección de otro circuito o una protección aguas arriba, complicando el diagnóstico y ampliando el alcance del corte.

Síntomas que lo delatan en casa

“Disparos cruzados” al encender cargas de otro circuito

Al activar una carga en un circuito, se dispara el diferencial o el magnetotérmico de otro. Este comportamiento sugiere que los retornos se están mezclando por un neutro compartido o por bornes comunes. Si los disparos son frecuentes, revisa pautas de diagnóstico seguro en por qué salta el diferencial.

Zumbidos/calor en barra de N, olor a “pescado”, enchufes calientes

El calentamiento por sobrecorriente en el neutro o por apriete deficiente puede generar zumbidos en el tablero, tapas tibias y olor característico a aislante recalentado. Ante estas señales, actúa con cautela y consulta tablero eléctrico caliente u olor a plástico: cómo actuar de forma segura y, para los puntos de uso, olor a “pescado” en enchufes o regletas.

Parpadeos o bajones al iniciar motores (heladera, bomba)

Si al arrancar un motor en un circuito parpadean luminarias en otro, es indicio de caída de tensión provocada por un retorno común con impedancia elevada (neutro sobrecargado o flojo). El síntoma puede ser intermitente y agravarse con varias cargas simultáneas.

Por qué el diferencial (ID/RCD) dispara con neutro compartido

Cuando dos circuitos comparten el neutro, parte del retorno puede no volver por el mismo conductor que atraviesa el toroidal del diferencial que protege ese circuito, sino “mezclarse” con el retorno del otro. El ID/RCD compara la corriente que sale por fase con la que regresa por neutro; si detecta desequilibrio, abre. Por eso, un neutro compartido genera disparos molestos aunque no exista una fuga real a tierra (ver normativa local). Para entender el rol del ID frente al magnetotérmico, revisa Diferencial vs magnetotérmico: qué protege cada uno.

Desequilibrio en el toroidal por retornos “mixtos”

Si la ida (fase) de un circuito pasa por el toroidal del ID A, pero parte de la vuelta (neutro) regresa por el neutro común asociado al ID B o por otra ruta, el toroidal de A “ve” menos corriente de retorno de la que salió y lo interpreta como fuga → disparo. El problema se agrava con cargas no lineales y picos de arranque. Para reducir molestias una vez corregido el cableado, ayuda elegir el dispositivo adecuado: Tipos de interruptor diferencial (AC, A, F, B): cuál elegir en casa y considerar diferencial selectivo (tipo S) cuando hay varias protecciones en cascada.

Diferencia con la unión N-PE indebida (son fallas distintas)

El neutro compartido produce desequilibrio por retornos cruzados entre circuitos; la unión indebida N-PE crea caminos paralelos por el PE y tensiones en carcasas. En ambos casos puede disparar el ID, pero la causa física es diferente y la corrección también: separar neutros por circuito y garantizar desconexión simultánea en MWBC vs. eliminar puentes N-PE fuera del punto permitido. Ajustar la sensibilidad del dispositivo solo tras corregir el cableado: Diferencial 30 mA vs 100 mA: cuál usar en vivienda y por qué.

Diagnóstico no invasivo paso a paso

Uso de probador de enchufes (socket tester) y lectura de luces

1. Conecta un probador de enchufes en varios tomacorrientes del área afectada y anota lo que indique cada uno. La guía de patrones de luces te ayudará a interpretar polaridad invertida, tierra abierta o neutro suelto: probador de enchufes: cómo usarlo y leer las luces.
2. Repite la prueba mientras alguien enciende la carga que dispara el problema (por ejemplo, una heladera). Si el patrón cambia o aparecen advertencias en otro circuito, sugiere retorno común o borne flojo en la barra de neutro.
3. Registra lugar, hora y carga que provoca el síntoma.

Mediciones comparativas V(F-N), V(F-PE) y V(N-PE) sin abrir tomas

1. Verifica primero que sabes identificar conductores con seguridad: fase y neutro con multímetro.
2. Mide F-N y F-PE en reposo y durante el arranque de la carga problemática. Variaciones pronunciadas indican impedancia elevada en el retorno o neutro compartido.
3. Mide N-PE: en condiciones normales debe ser muy baja. Si sube de forma apreciable al encender otra carga, hay indicio de retornos cruzados o contactos deficientes.
4. Repite en dos tomas de circuitos distintos: si los valores “se afectan” mutuamente, refuerza la sospecha de neutro común.

Registro de eventos: qué carga activa el síntoma

• Haz una tabla simple con fecha, circuito/toma, carga encendida y efecto (parpadeo, disparo, bajón). Esta bitácora facilita que el técnico identifique qué circuitos comparten retorno o dónde revisar aprietes.
• Si el diferencial forma parte del problema, comprueba su test periódico con el botón TEST y anota resultados: botón TEST del diferencial: cada cuánto probarlo y qué hacer si no actúa.

Confirmaciones seguras en el tablero (sin intervenir)

Rotulado y orden para rastrear circuitos y neutros

Un tablero ordenado y rotulado facilita detectar mezclas de retornos sin necesidad de intervenir. Revisa que cada circuito tenga su etiqueta clara y que el listado coincida con los usos reales que observas (cocina, tomacorrientes sala, iluminación dormitorios, etc.). Si el rotulado es confuso o inexistente, crea una bitácora: anota qué interruptor alimenta cada ambiente y qué cargas dependen de él; esto ayuda a reconocer interacciones anómalas entre circuitos que podrían compartir neutro. Apóyate en identificar y rotular circuitos del tablero para organizar el trabajo y en rotulación y mantenimiento del tablero domiciliario para mantener el orden en el tiempo.

Señales visuales de mezclas de N en la misma bornera

Sin abrir ni tocar conductores, observa a través de las ventanas o tapas transparentes (si existen) y verifica:

• Si en la barra de neutro ves varios neutros bajo el mismo borne o puentes improvisados que “unen” grupos de conductores, es indicio de retornos combinados.
• Presencia de marcas de calor (oscurecimiento del aislante o de la bornera) cerca de agrupamientos de N: suele asociarse a sobrecorriente por suma de retornos.
• Cables fuera de guía o sin orden (cruzando de un sector a otro) que sugieren que un circuito “toma prestado” el neutro de otro.
  Ante cualquiera de estas señales, no intervengas: documenta con una foto (si es seguro hacerlo) y facilita la información a un técnico acreditado para la corrección.

Correcciones típicas (criterios, no guía de intervención)

Separar neutros por circuito y evitar neutros compartidos “ad hoc”

Cada circuito debe tener su propio neutro; evita puentes entre bornes o “emparejar” retornos de circuitos distintos. Si la instalación muestra mezclas, la corrección pasa por reubicar los neutros en su bornera correspondiente y registrar qué interruptor alimenta cada circuito. Tras separar retornos, revisa la coordinación de protecciones por capas para minimizar disparos molestos: RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño.

Reorganizar circuitos por áreas/cargas y revisar apriete en barra de N

Redistribuye circuitos para que los retornos se agrupen por área o por tipo de carga (iluminación, tomas de cocina, lavadero), reduciendo cruces y derivaciones largas. Aprovecha para verificar apriete y estado de la bornera de neutros: bornes flojos y conductores subdimensionados son focos de caída de tensión y calentamiento. Si, tras corregir, persisten disparos aguas arriba, conviene revisar selectividad entre protecciones: selectividad entre magnetotérmicos: cómo evitar disparos en cascada.

En MWBC: exigencia de desconexión simultánea y coordinación de protecciones

Si existe un circuito derivado multiconductor (MWBC), confirma que los dos polos tengan desconexión simultánea (mando común o acople) y que el neutro común esté correctamente dimensionado y terminado. Al reordenar los circuitos, verifica también la curva de disparo de los magnetotérmicos para evitar cortes intempestivos ante picos de arranque: curvas B, C y D en magnetotérmicos: qué significan y cuándo usar. Todo ajuste debe alinearse con normativa local y manuales de fabricante.

Caso especial: MWBC en vivienda

Cómo funciona y cuándo puede existir (según normativa local)

Un circuito derivado multiconductor (MWBC) utiliza dos conductores activos de polos distintos que comparten un único neutro. Cuando está bien diseñado, las corrientes de ambos polos tienden a compensarse en el neutro, reduciendo la corriente que circula por él. Para que sea seguro, la normativa suele exigir:

• Desconexión simultánea de ambos polos (mando común o acople mecánico).
• Neutro continuo y correctamente dimensionado, con terminaciones firmes y sin empalmes improvisados.
• Identificación clara de los circuitos implicados y selectividad adecuada aguas arriba (si hay protecciones en cascada, considera coordinación por capas).
  Antes de asumir que tienes un MWBC, valida su presencia y condiciones con un técnico y ver normativa local. Si tras corregir cableado aparecen disparos por coordinación, revisa la gradación de protecciones: RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño.

Lo que NO es un MWBC: dos circuitos de la misma fase con N común

Compartir el neutro entre dos circuitos del mismo polo/fase no es un MWBC: aquí las corrientes se suman en el neutro, aumentando el riesgo de sobrecorriente, calentamiento de bornes y disparos cruzados del diferencial. También no es MWBC puentear neutros “porque quedaba cerca” o usar la misma bornera de N para alimentar retornos de circuitos que no comparten protección con desconexión simultánea. Esta práctica es una mala configuración que debe corregirse separando neutros por circuito y reorganizando derivaciones.

Señales para sospechar MWBC mal implementado

• Disparos en cascada o en otro circuito al encender cargas intensivas (motor, calefactor).
• Olor a plástico o borneras tibias en la barra de N, indicio de sobrecorriente o apriete deficiente.
• Variaciones de tensión visibles (parpadeos) en ambientes que no están en el mismo circuito del equipo encendido.
• Dos MCB independientes alimentando lo que aparenta ser un mismo ramal con neutro común, sin acople de desconexión simultánea.
• Rotulado confuso que mezcla áreas/cargas; ordenar e identificar ayuda a detectarlo: identificar y rotular circuitos del tablero.

Errores comunes a evitar

Neutro subdimensionado o borne compartido por varios circuitos

Usar un neutro de menor sección que las fases o apretar dos conductores en un borne no diseñado para ello favorece falsos contactos, calentamiento y caída de tensión. Cada circuito debe tener su propio neutro y las terminaciones deben respetar la capacidad del borne (ver normativa local).

Unir N y PE para “resolver” disparos

Puentear neutro (N) con tierra de protección (PE) para “silenciar” el diferencial empeora el problema: crea corrientes por el PE, eleva la tensión de contacto y provoca disparos más impredecibles. La solución es separar retornos y corregir el cableado, no anular protecciones (ver normativa local).

Extensiones y empalmes “temporales” que quedan permanentes

Las prolongaciones, “ladrones” y empalmes improvisados generan caídas adicionales y conexiones flojas que agravan los síntomas (parpadeos, disparos cruzados). Evalúa instalar circuitos fijos cuando la demanda sea permanente: prolongaciones “temporales” que se vuelven permanentes.

Siguiente sección: Prevención y mantenimiento.

Prevención y mantenimiento

Plan anual de chequeos visuales y pruebas de ID

Programa una revisión básica: orden y rotulado del tablero, inspección visual de la barra de neutros (sin tocar), pruebas periódicas del botón TEST del diferencial y registro de resultados. Apóyate en plan anual de seguridad eléctrica en casa: checklist rápido y botón TEST del diferencial.

Registro de disparos con fecha/carga afectada para el técnico

Lleva una bitácora con fecha, circuito, carga encendida y efecto (parpadeo, disparo, bajón). Este registro acelera el diagnóstico y ayuda a demostrar retornos cruzados entre circuitos.

Siguiente sección: Cuándo detenerse y llamar a un técnico acreditado.

Cuándo detenerse y llamar a un técnico acreditado

Detén pruebas y llama a un profesional si detectas: olor a plástico, humo, calor en la barra de N, disparos reiterados sin causa evidente, tensión anómala N–PE o parpadeos severos al iniciar motores. Hasta que llegue el técnico, identifica y opera el corte general con seguridad: dónde está y cómo usarlo, y si hubo un disparo, sigue rearmar la luz tras un disparo. (Ver normativa local).

Siguiente sección: Preguntas frecuentes.

Preguntas frecuentes

¿Se puede compartir neutro entre dos circuitos?
Solo en configuraciones muy específicas (MWBC) y con desconexión simultánea de ambos polos, según normativa local. En el resto de casos, cada circuito debe tener su propio neutro.

¿Es lo mismo neutro compartido y enlace N-PE?
No. El neutro compartido mezcla retornos entre circuitos; el enlace N-PE une neutro con tierra de protección y solo se permite en un punto único del sistema. Son problemas distintos y se corrigen de forma diferente.

¿Por qué parpadean las luces cuando arranca otro equipo?
Porque el retorno común eleva la impedancia del neutro y provoca caída de tensión en otros circuitos. Es un síntoma típico de neutro compartido o de borne flojo en la barra de N.
