Qué es la selectividad en un tablero de vivienda

La selectividad es la coordinación entre las protecciones del tablero para que, ante una falla, actúe solo el dispositivo más cercano al problema y el resto de la instalación continúe funcionando. En una vivienda, esto se traduce en evitar que un defecto puntual en un circuito (por ejemplo, el de la cocina) deje sin suministro a toda la casa. Para una vista general de cómo se coordinan diferencial, magnetotérmicos y protección contra sobretensiones en el hogar, puede ser útil: cd mcb spd cómo coordinar protecciones en tu tablero hogareño.

CNC AC Miniature Circuit Breaker, 20 Amp 120V/240V 2 Pole DIN Rai…

• 【Installation】The package includes 1× 2 pole 400V AC circuit breaker, 1×35mm din rial,2×din rial sleeve,2×screw.
• 【Functionality】: Used to protect 110V 120V 220V 230V 380V AC circuit from overload and short circuit damage, and can als…

$12.99

Comprar en Amazon

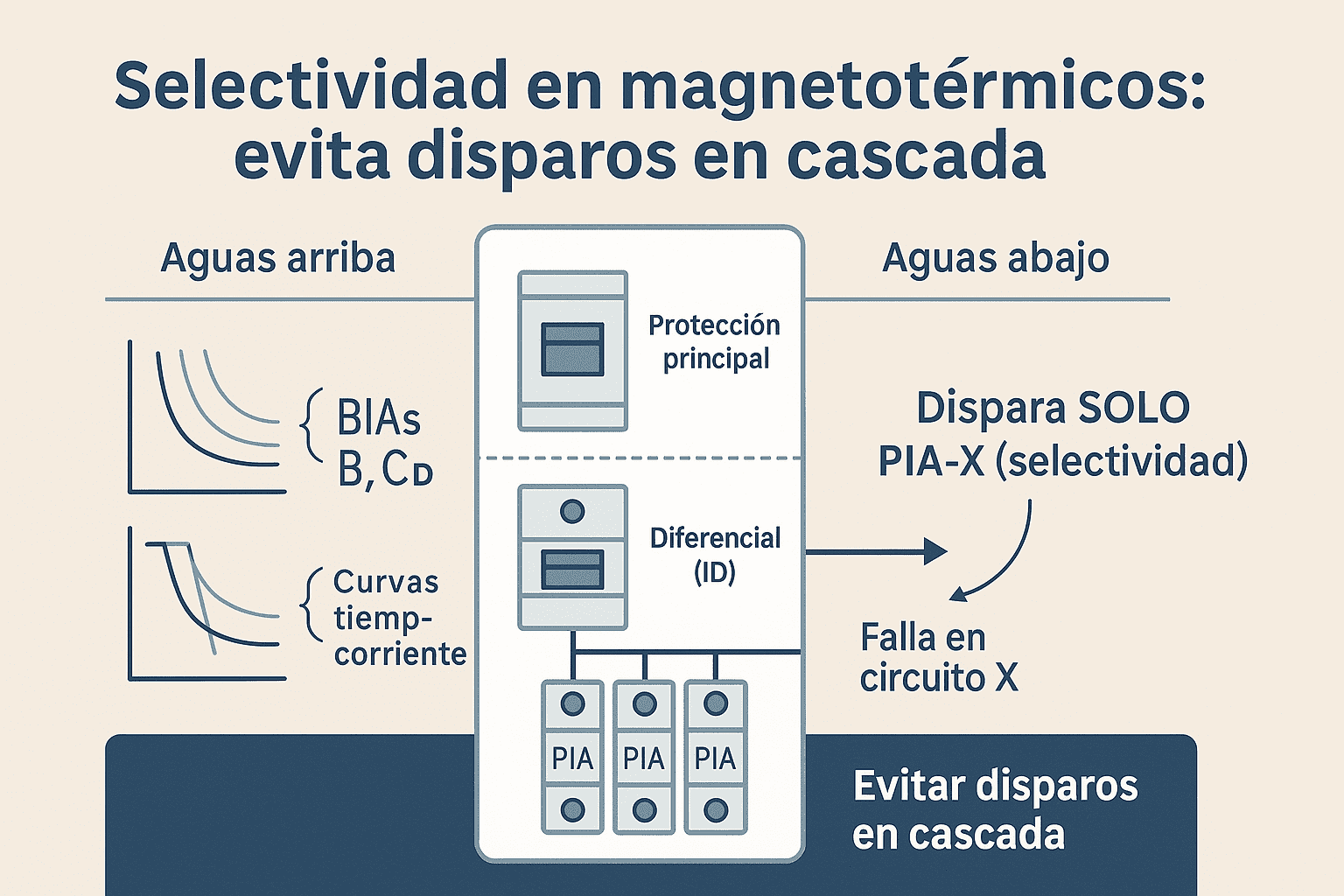

Disparo “aguas abajo” vs “aguas arriba”

• Aguas abajo: dispara el magnetotérmico del circuito afectado (PIA) y el resto del tablero sigue activo. Es el comportamiento deseado porque aísla la falla donde ocurre.
• Aguas arriba: dispara una protección situada antes (por ejemplo, la protección principal) y se corta toda la vivienda. Esto indica falta de coordinación o curvas/calibres que se solapan.
• En términos prácticos, una buena selectividad reduce apagones generales, facilita el diagnóstico y mejora la seguridad y la continuidad de servicio (ver normativa local).

Selectividad total vs parcial y cuándo es suficiente

• Selectividad total: ante cualquier corriente de falla prevista, siempre dispara primero el dispositivo del circuito afectado. Es el escenario ideal.
• Selectividad parcial: la coordinación funciona hasta cierto nivel de corriente o en determinadas condiciones; por encima de ese umbral podrían disparar protecciones “aguas arriba”.
• Cuándo es suficiente en vivienda: en la mayoría de hogares, lograr que las fallas más probables (sobrecargas puntuales, cortocircuitos locales) solo bajen el PIA del circuito afectado ya representa una mejora notable. Si, pese a ello, ocurren apagones de toda la casa, conviene revisar la relación de calibres, las curvas de disparo y el orden de las protecciones, así como los hábitos de uso. (Ver normativa local.)

Tipos de selectividad, explicado simple

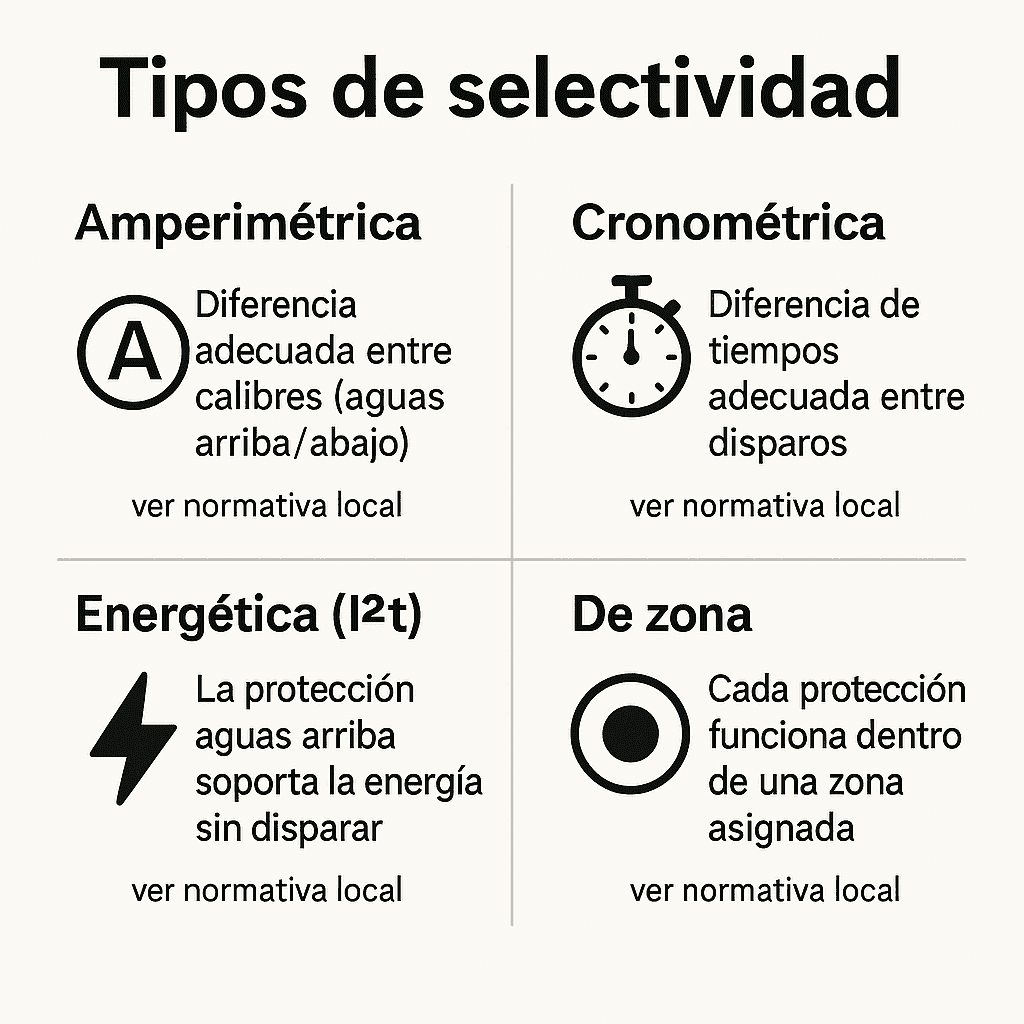

Amperimétrica, cronométrica, energética y de zona (visión práctica para casa)

• Amperimétrica: se basa en que el dispositivo “aguas arriba” admite corrientes de fallo más altas antes de disparar. Así, ante una sobrecorriente, primero actúa el magnetotérmico del circuito afectado. En viviendas, esto se logra combinando curvas y calibres que no se solapen. Para no confundir funciones entre protecciones, puede ayudarte repasar los roles básicos: diferencial vs magnetotérmico que protege cada uno.
• Cronométrica: el dispositivo “aguas arriba” incorpora un retardo de tiempo. Si el PIA del circuito resuelve la falla rápido, el general no llega a disparar. En hogar, no siempre hay dispositivos con retardos configurables, pero entender el concepto sirve para evitar rearmes en cascada.
• Energética (I²t): prioriza que el dispositivo “de abajo” limite y absorba la energía del cortocircuito más cerca del problema. En términos domésticos, busca que el PIA del circuito actúe antes de que la protección principal vea suficiente “energía” como para disparar.
• De zona: típica de instalaciones más complejas (intercomunicación entre dispositivos para despejar solo la zona en falla). En viviendas se aborda sobre todo con buena coordinación entre diferencial, magnetotérmicos y, si existe, protección contra sobretensiones. Panorama general aquí (ver normativa local).

Dónde aplican en un tablero doméstico

• Entre protección principal y magnetotérmicos de circuito, la meta es que, ante sobrecargas y cortocircuitos locales, solo se baje el PIA afectado.
• En el tramo diferencial ↔ magnetotérmicos, la coordinación evita que una falla de un circuito dispare el diferencial general sin necesidad. Si en tu caso encaja, una opción a estudiar es el uso de diferencial selectivo (tipo S) “aguas arriba” para reducir disparos en cascada, siempre según tu marco regulatorio (ver normativa local).

Curvas B, C y D: impacto en la selectividad

Lectura básica de curvas tiempo–corriente

Las curvas de los magnetotérmicos muestran en cuánto tiempo dispara el interruptor según la corriente que circula. A grandes rasgos:

• En la zona térmica (sobrecargas moderadas) el disparo tarda más; protege frente a esfuerzos prolongados que calientan el cableado.
• En la zona magnética (picos y cortocircuitos) el disparo es casi instantáneo; evita daños por corrientes muy altas.

Las curvas B, C y D indican distinta sensibilidad a las corrientes de arranque:

• B: más sensible; adecuada cuando no esperas picos altos de arranque.
• C: intermedia; tolera picos moderados.
• D: la más tolerante a picos; pensada para cargas con fuertes corrientes de arranque.

Si quieres profundizar en su comportamiento y usos típicos, aquí tienes una guía dedicada.

Cuándo las curvas se solapan y provocan cascadas

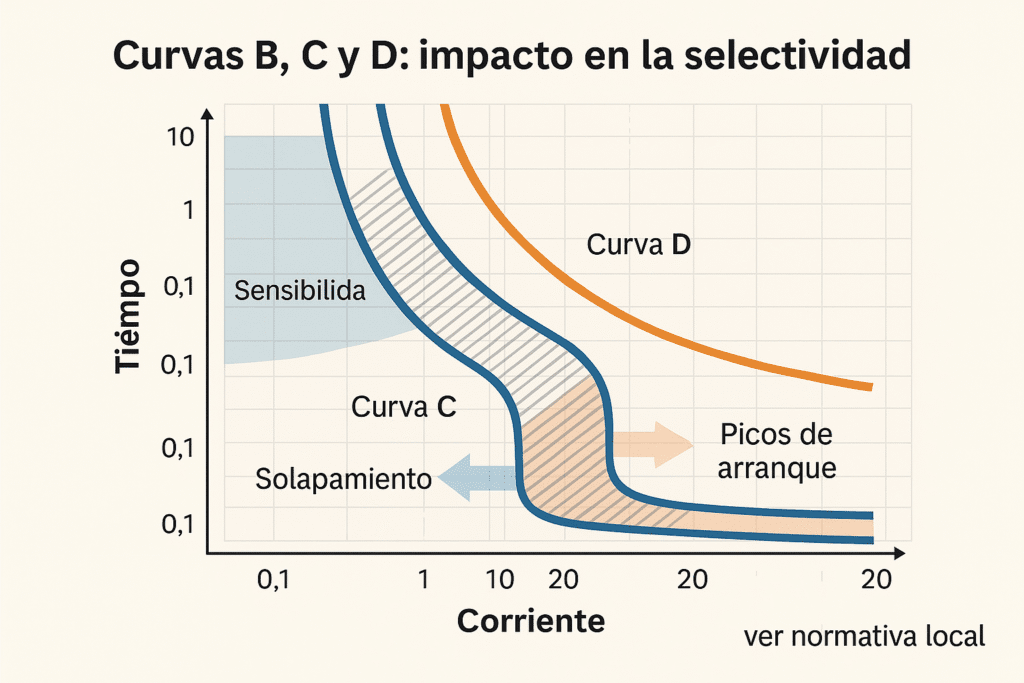

Hay disparos en cascada cuando, ante una misma falla, coinciden las zonas de disparo de dispositivos aguas abajo y aguas arriba, de modo que ambos actúan a la vez. Suele ocurrir cuando:

• Los dispositivos tienen curvas similares y calibres cercanos, por lo que reaccionan casi igual ante el mismo pico.
• La instalación presenta picos de arranque propios de ciertas cargas y las curvas elegidas no los discriminan bien.
• La corriente de cortocircuito disponible en el punto de falla es suficientemente alta como para “hacer visibles” a la vez a ambos interruptores.

Para mejorar la selectividad, la idea es que el magnetotérmico del circuito afectado dispare antes que el de arriba. En la práctica, ayuda que sus curvas y tiempos no se pisen en las condiciones habituales de tu vivienda (ver normativa local).

Calibre y relación aguas arriba/abajo

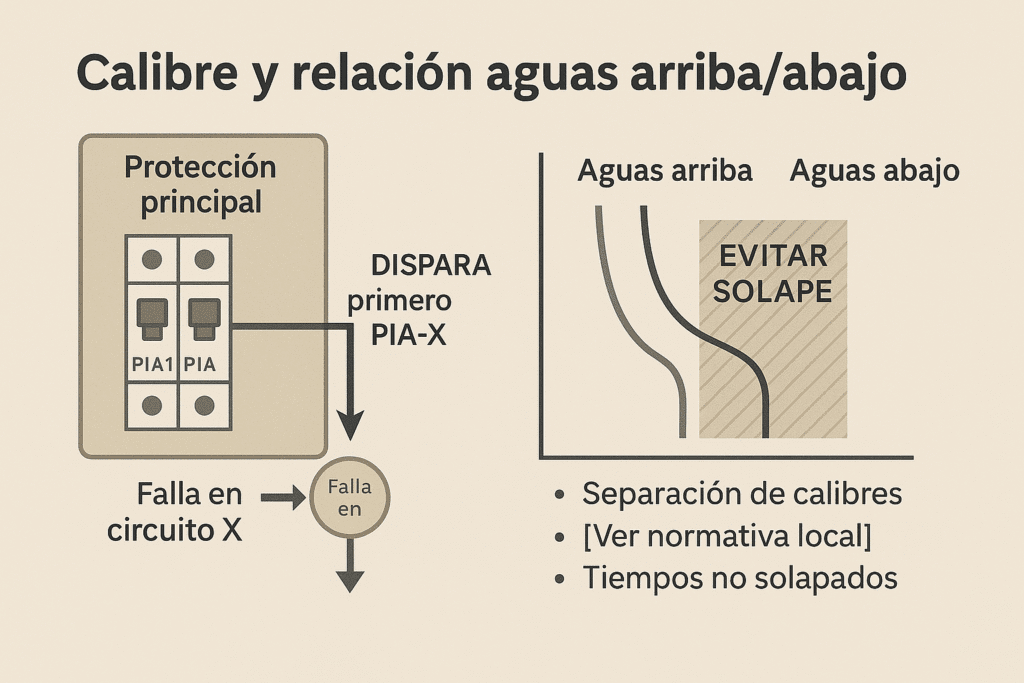

Relación de calibres y ajustes para que actúe “el de abajo”

Para que, ante una falla local, dispare primero el magnetotérmico del circuito afectado (aguas abajo), sus características de disparo deben estar claramente separadas de las del dispositivo anterior (aguas arriba). En la práctica, esto se logra evitando que las curvas tiempo–corriente se solapen en los rangos de sobrecarga y de disparo magnético más habituales del hogar.

• Si los calibres nominales de ambos dispositivos son muy parecidos, reaccionarán de forma similar; ante un mismo evento pueden disparar los dos. Mantener una diferencia suficiente entre aguas abajo y aguas arriba ayuda a que el primero resuelva la falla sin afectar al resto del tablero.
• En interruptores con ajustes (por ejemplo, umbral magnético en algunos modelos), conviene que el ajuste aguas arriba no “pise” el rango típico de disparo del circuito de abajo. Así, un pico local produce la apertura del PIA afectado antes que la de la protección anterior.
• Evita rearmes repetidos si hay disparos simultáneos: es señal de coordinación insuficiente; revisa curvas, relación de calibres y la salud del circuito (ver normativa local).

Coordinación con la protección principal

La protección principal debe permanecer estable cuando un circuito aguas abajo resuelve una falla local. Si, ante un defecto en un circuito, se baja el general, la coordinación no es adecuada. Revisa:

• Que el orden del tablero permita identificar con claridad qué actuó y dónde.
• Que la curva/relación de calibres entre el general y los PIAs favorezca el disparo del circuito afectado antes que el general.
• Que no existan conexiones flojas o puntos calientes que eleven corrientes locales y confundan el diagnóstico.
  Para distinguir correctamente la protección principal de la limitación de potencia, puede ayudarte: iga vs icp diferencias y seguridad en tu tablero.

Corriente de cortocircuito disponible (Ik) y caída de tensión

Por qué Ik y las longitudes de derivación afectan la selectividad

La Ik es la corriente máxima que podría circular en un punto ante un cortocircuito. Depende de la impedancia del bucle (transformador–línea–conductores–conexiones–retorno).

• Derivaciones largas o conductores de menor sección aumentan la impedancia y reducen la Ik en el punto de falla. Con Ik más baja, el disparo puede moverse de la zona magnética (instantánea) a la térmica (más lenta).
• Si aguas arriba y aguas abajo tienen curvas/calibres muy cercanos, una Ik alta puede superar ambos umbrales casi a la vez y provocar disparo simultáneo. Separar curvas y calibres ayuda a que el PIA del circuito actúe primero.
• Conexiones flojas o deterioradas alteran la impedancia y pueden generar comportamientos erráticos: falsos disparos, calentamientos y pérdida de selectividad. Un mantenimiento básico del tablero reduce estos riesgos (ver normativa local).

Señales de que falta coordinación (disparos simultáneos)

• Se baja el general ante fallas claramente locales (por ejemplo, solo al usar un circuito específico).
• Rearmes con repetición inmediata de la falla, aun desconectando cargas no esenciales del resto de la vivienda.
• Disparos “en cadena” cuando se producen picos de arranque: si las curvas de aguas arriba/abajo están demasiado próximas, ambos dispositivos pueden reaccionar a la vez. Para comprender cómo influyen las curvas B, C y D en estos solapes.
• Puntos calientes o olor anómalo en bornes/regletas: además de seguridad, es una pista de impedancia elevada que distorsiona el disparo selectivo. (Ver normativa local.)

Esquema típico del tablero y puntos críticos

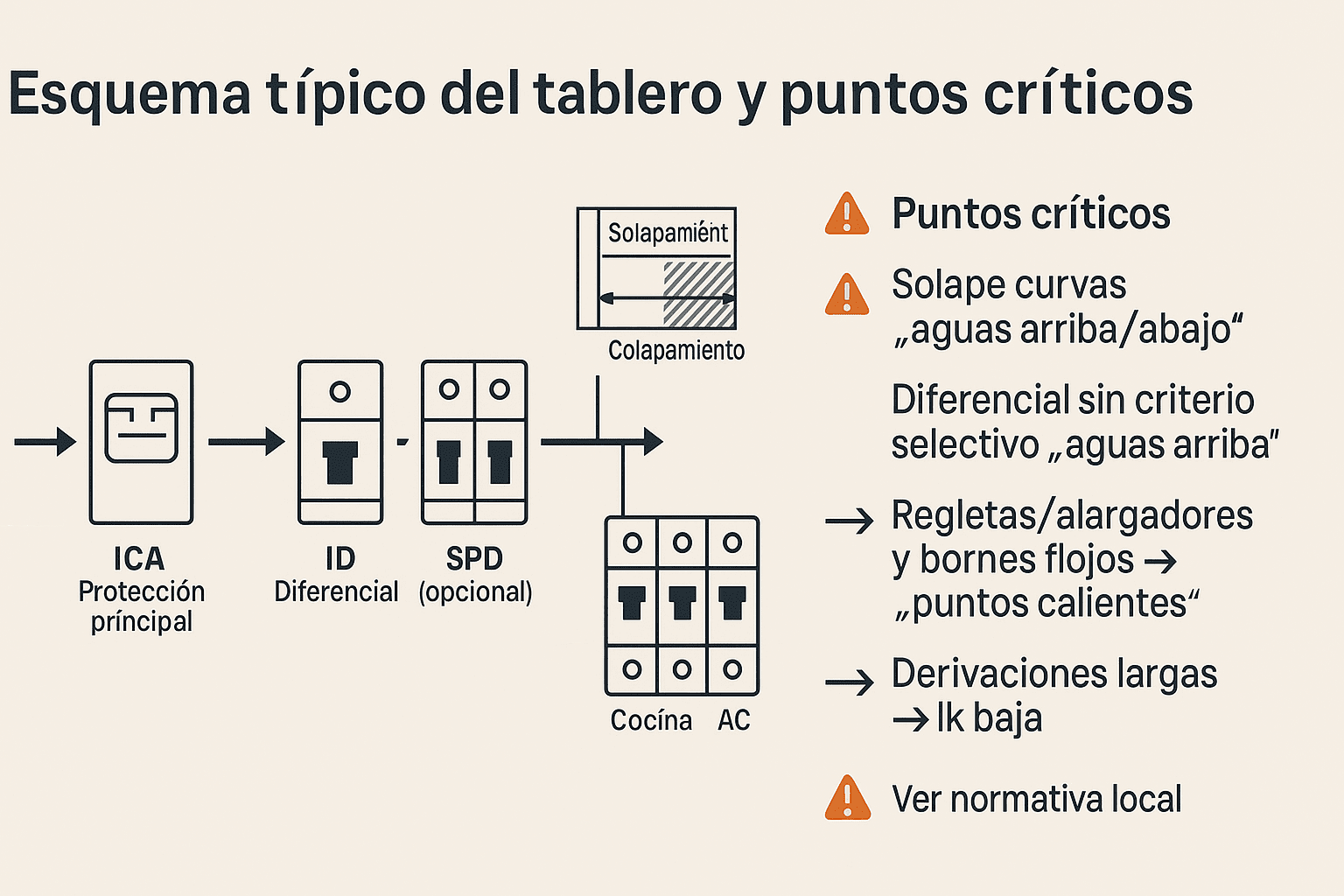

Dónde suelen originarse las cascadas en vivienda

En un tablero doméstico actual conviven dispositivos de limitación/corte general, protección principal, protección diferencial y magnetotérmicos por circuito. Cuando hay disparos en cascada, suele deberse a:

• Curvas y calibres muy próximos entre la protección principal y los magnetotérmicos de circuito: ante un pico, reaccionan casi a la vez. Una coordinación básica entre dispositivos ayuda a que actúe solo el que está más cerca de la falla.
• Diferencial demasiado sensible aguas arriba o sin criterio selectivo: puede bajar junto con el magnetotérmico del circuito. En algunos casos, estudiar un diferencial selectivo (tipo S) aguas arriba reduce disparos simultáneos (ver normativa local).
• Picos de arranque en cargas con alto transitorio (motores/compresores) combinados con curvas inadecuadas (B en lugar de C o D, según el caso).
• Derivaciones largas o conexiones flojas que modifican la impedancia y alteran la corriente de cortocircuito disponible; el resultado es un disparo menos predecible y más propenso a afectar al general.

Etiquetado y orden para diagnosticar rápido

Un tablero limpio y bien rotulado acelera el diagnóstico y reduce errores al rearmar:

• Etiqueta cada circuito de forma clara y actualizada; anota qué zonas y tomas protege. Guía práctica.
• Mantén el tablero ordenado, con tapas y barreras en su sitio, y realiza revisiones periódicas para detectar bornes flojos o puntos calientes.
• Señaliza el corte general para actuar con seguridad si necesitas aislar la instalación antes de revisar.

Casos prácticos

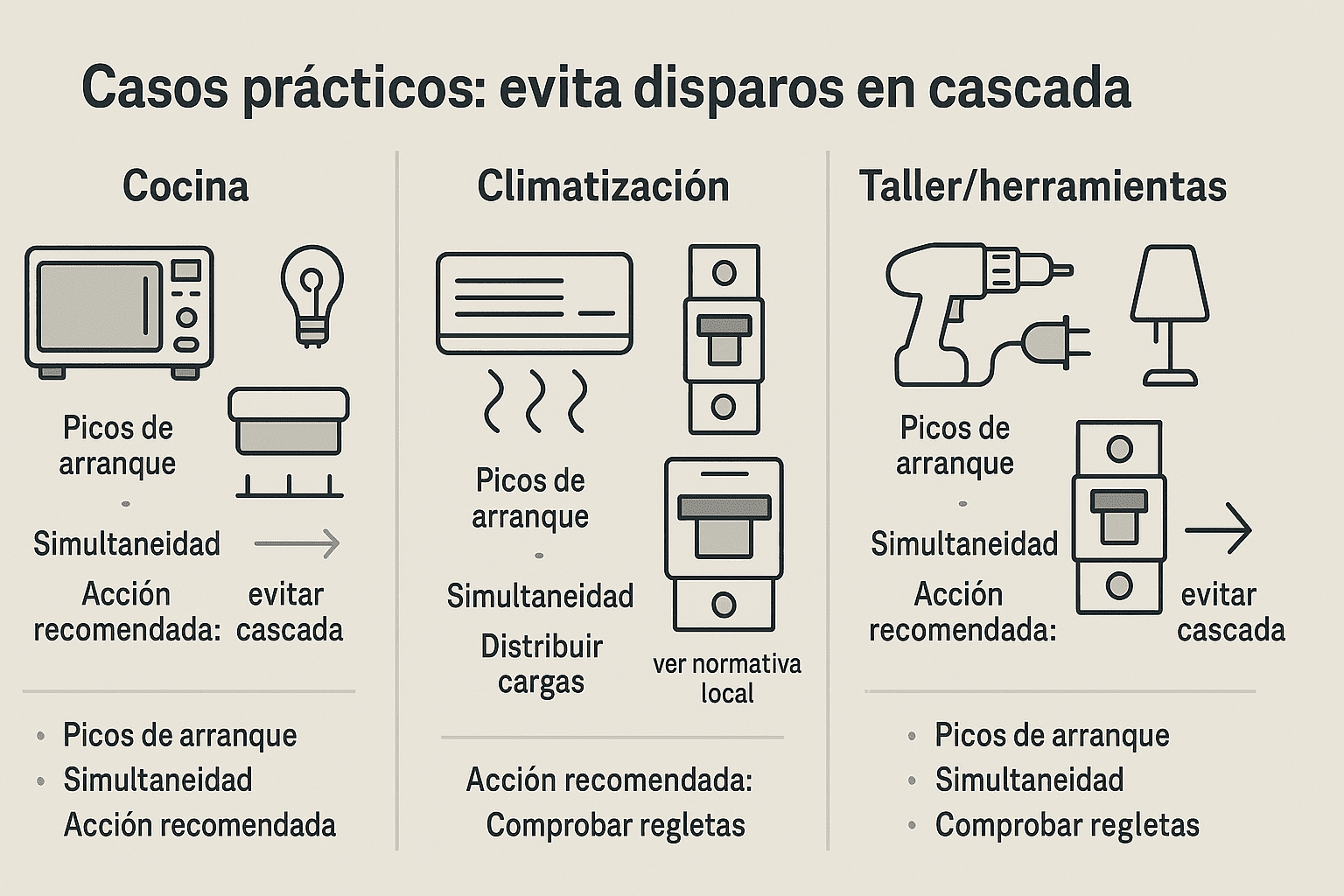

Cocina (picos de arranque + simultaneidad)

Encender horno, microondas y hervidor a la vez puede provocar un pico de demanda que dispare el general por falta de selectividad si las curvas/calibres están muy próximos. Para evitarlo, escalona usos y verifica que el magnetotérmico del circuito de cocina dispare antes que la protección anterior. Si hay arranques exigentes (por ejemplo, placa con boosters), revisar el comportamiento de las curvas ayuda a entender los picos.

Climatización y herramientas

Compresores de aire acondicionado y herramientas con motor generan corrientes de arranque breves pero altas. Si ante esos picos se baja el general en lugar del PIA del circuito, falta separación entre curvas/ajustes. Distribuye cargas, evita regletas en cascada y comprueba conexiones; un bornes flojo aumenta la impedancia y empeora la coordinación. Si necesitas restablecer tras un disparo, sigue un rearmado seguro y controlado.

Cómo aislar el circuito problemático

Baja todos los magnetotérmicos, sube la protección principal y reconecta uno a uno hasta que reaparezca el disparo. Deja fuera de servicio el circuito conflictivo y solicita revisión si se repite el fallo. Un tablero bien identificado hace este proceso rápido y seguro.

Checklist para evitar disparos en cascada

Comprobaciones rápidas antes de rearmar

• Identifica qué dispositivo bajó (protección principal, diferencial o magnetotérmico del circuito) y etiqueta cualquier hallazgo para futuras revisiones. Si necesitas una guía de rotulación: identificar y rotular circuitos del tablero método simple para tu hogar.
• Reduce la carga: apaga/desconecta equipos de alto consumo y restablece de a uno para aislar el circuito problemático. Procedimiento seguro de rearmado.
• Verifica conexiones y regletas: evita enchufes flojos o alargadores encadenados. Un tablero ordenado y con mantenimiento reduce errores de diagnóstico.
• Observa el patrón: si el disparo ocurre al encender varios equipos a la vez, es probable que falte coordinación o que la demanda simultánea sea excesiva. Revisa la coordinación general entre protecciones.

Qué no hacer

• No rearmes repetidamente sin identificar la causa: aumenta el riesgo y oculta problemas reales.
• No uses regletas/alargadores en cascada ni multipliques adaptadores en un solo tomacorriente.
• No fuerces palancas ni desmontes tapas del tablero. Las intervenciones internas deben ser realizadas por un profesional (ver normativa local).
• No ignores señales de daño (olor a quemado, decoloración, calentamiento). Si aparecen, corta el suministro, deja fuera de servicio el circuito y solicita revisión.

Cuándo revisar o sustituir protecciones

Síntomas de envejecimiento o fatiga

• Disparos intempestivos sin causa clara, palanca con holgura o tacto irregular al accionar.
• Marcas térmicas, decoloración u olor a quemado en el interruptor o en los bornes.
• No rearmar con normalidad o volver a disparar de inmediato aun con la carga reducida.
• Indicador del SPD apagado o señal de fin de vida: revisa su estado y considera reemplazo si ya no protege; guía práctica.
• Señales y pautas específicas para magnetotérmicos envejecidos.

Sustitución: criterios básicos

• Daño físico visible (cuerpo fisurado, palanca floja permanente, bornes deteriorados).
• Disparos repetidos tras confirmar que la instalación y las cargas están correctas.
• Post-falla severa (cortocircuito importante o calentamiento) con dudas sobre la integridad del dispositivo.
• Normativa y seguridad: cualquier cambio debe ajustarse a la reglamentación local y realizarse por personal competente. Cuando la intervención implique modificar sensibilidad o coordinación (por ejemplo, diferencial selectivo aguas arriba), revisa primero el conjunto del tablero:
  • Coordinación general RCD/MCB/SPD.
  • Sensibilidad del diferencial (30 mA vs 100 mA) en contexto residencial.

Revisión y mantenimiento preventivo

• Inspección periódica del tablero: apriete de bornes, limpieza y verificación de tapas y barreras.
• Rotulación clara y actualizada para identificar rápido el circuito afectado y evitar rearmes a ciegas.
• Registro de incidentes (cuándo, qué circuito, qué cargas había) para detectar patrones y mejorar la coordinación.

FAQs clave

Resumen visual

Tabla “causa → prueba → resultado esperado”

Mini-diagrama de coordinación aguas arriba/abajo

1. Se produce una falla en el circuito X.
2. Objetivo: que dispare solo el PIA de X.
3. Si bajan PIA-X y general a la vez → curvas/calibres se solapan: separa tiempos/curvas y revisa impedancia.
4. Si baja solo el general → falta de selectividad: ajusta relación de calibres y orden de protecciones.
5. Si el corte coincide con muchos equipos a la vez → exceso de demanda: escalona usos y distingue ICP/IGA.
6. Tras restablecer, conecta cargas de a una y registra patrón de disparos para futuras correcciones.
