Qué es un SPD y qué protege

Un dispositivo de protección contra sobretensiones (SPD) es un equipo que desvía a tierra los picos transitorios de tensión antes de que alcancen tus aparatos. Su función es limitar la tensión residual que “ven” los equipos durante eventos muy breves causados por descargas atmosféricas indirectas o por la conmutación de cargas en la red. Un SPD no reemplaza a los demás elementos del tablero: trabaja en conjunto con magnetotérmicos y diferenciales para una protección integral (ver normativa local y la coordinación explicada en RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño y Diferencial vs magnetotérmico: qué protege cada uno).

Transitorios por rayo y por conmutación (qué cubre)

Los transitorios por rayo (inducidos en la red o en líneas cercanas) y los transitorios por conmutación (arranques/paradas de motores, maniobras de la red) son eventos de muy corta duración y alta energía instantánea. El SPD crea una ruta preferente a tierra para ese sobrevoltaje momentáneo, reduciendo el pico que llega a tus equipos y favoreciendo la continuidad de servicio.

Sobretensión sostenida (qué no cubre)

Una sobretensión sostenida (por ejemplo, un problema de suministro que mantiene la tensión elevada durante un tiempo) no es un transitorio. En esos casos, el SPD no está diseñado para “sostener” la protección: deben actuar otros elementos y criterios del sistema (protecciones adecuadas, desconexión, ver normativa local). Por eso, el SPD se entiende como capa específica frente a picos breves, no como solución universal.

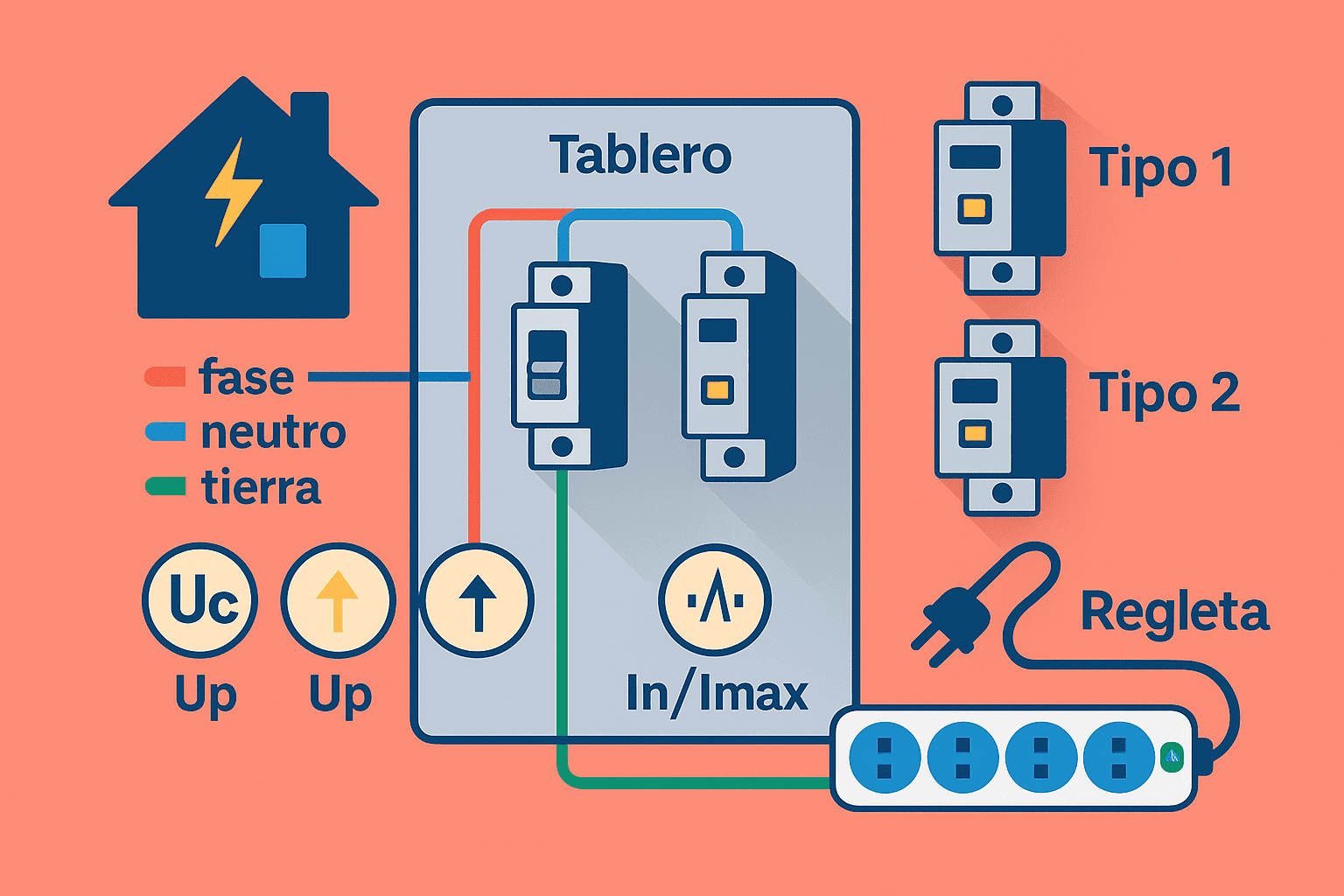

Protección en capas en una vivienda

En una casa, la protección efectiva suele plantearse en capas:

• En el tablero se coloca la protección principal para “recortar” la mayoría de los picos que entran desde la red.
• Cerca de equipos sensibles (computador, TV), se puede sumar una capa final de protección localizada.
  Este enfoque por capas se integra con la selectividad y coordinación del resto de protecciones para evitar disparos molestos y mejorar la resiliencia del sistema (ver selectividad entre magnetotérmicos).

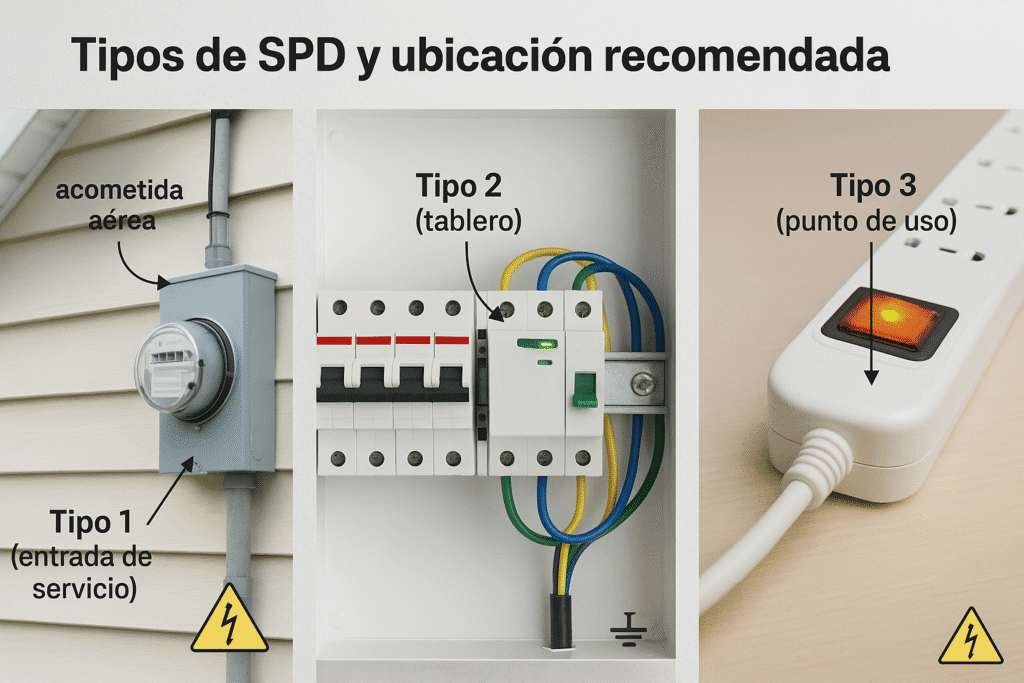

Tipos de SPD y ubicación recomendada

Tipo 1 (frente a rayo, entrada de servicio)

Se instala en la entrada de la vivienda o en el tablero donde llega el suministro principal. Está orientado a descargas de alto pulso asociadas a tormentas o a redes aéreas. Su función es “recortar” gran parte de la energía de pico antes de que alcance los demás tableros y circuitos. Es una capa de base: no sustituye a las demás y requiere puesta a tierra en buen estado y coordinación con el resto de protecciones (ver normativa local).

Tipo 2 (tablero principal/subpanel)

Es el estándar residencial para el tablero principal y también puede colocarse en subpaneles si la vivienda es extensa o hay muchas cargas sensibles. Limita picos comunes de la red y de conmutación de cargas internas. Es la capa central del esquema por capas: trabaja junto al magnetotérmico y al diferencial del tablero. Mantener el tablero ordenado y bien identificado ayuda a ubicarlo y mantenerlo: tablero eléctrico domiciliario: rotulación y mantenimiento preventivo.

Tipo 3 (punto de uso, equipos sensibles)

Se instala cerca del equipo (por ejemplo, regletas o módulos en tomas) y actúa como capa final para electrónica sensible, protegiendo frente a picos residuales que “pasaron” las capas anteriores. Úsalo en puntos críticos (PC, TV, equipamiento de trabajo), como complemento del Tipo 2 del tablero. Recuerda que los dispositivos de punto de uso son consumibles y conviene revisarlos periódicamente (ver normativa local).

Parámetros clave al comprar

Uc (tensión nominal continua)

Es la tensión máxima a la que el SPD puede permanecer conectado sin entrar en conducción. Debe corresponderse con la tensión de tu sistema y su esquema de puesta a tierra (ver normativa local).

• Si eliges Uc demasiado baja, el SPD puede actuar de más y degradarse antes de tiempo.
• Si eliges Uc demasiado alta, sube la tensión residual que verán tus equipos.
  Consejo práctico: confirma la tensión del tablero en su rotulado y manuales antes de decidir.

In / Imax (capacidad nominal y máxima de descarga)

Definen cuánta corriente de impulso puede desviar el SPD sin dañarse.

• In se asocia a la durabilidad ante eventos frecuentes.
• Imax indica el tope de lo que el dispositivo puede soportar en un único evento severo.
  Para viviendas, piensa en exposición (red aérea, tormentas, equipos inductivos) y usa protección en capas: un SPD del tablero “recorta” el pico, y uno de punto de uso protege la electrónica sensible.

Up (nivel de protección residual)

Es la tensión que queda en los bornes cuando el SPD actúa. Cuanto menor sea Up, mejor para tus equipos.

• El cableado importa: derivaciones cortas, directas y sin bucles reducen la Up efectiva en la instalación.
• Ubicar el SPD cerca de la barra de tierra ayuda a disminuir el recorrido y las caídas parásitas.
  Si ya trabajas la coordinación por capas, revisa buenas prácticas en RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño.

Iimp (descarga de rayo, cuando aplica)

Parámetro asociado a la forma de onda de rayo. Te orienta para entrada de servicio y zonas de mayor exposición. Si tu vivienda está en área con tormentas o acometida aérea, consulta con un técnico si corresponde un dispositivo de entrada con esta capacidad (ver normativa local).

ISCCR y coordinación con interruptor termomagnético

El ISCCR refleja la capacidad del SPD de trabajar con la protección aguas arriba frente a cortocircuitos. Deben ser compatibles la capacidad de corte del magnetotérmico y el SPD, y existir protección en serie adecuada. Tras instalar o renovar, verifica la selectividad para evitar disparos en cascada: selectividad entre magnetotérmicos: cómo evitar disparos en cascada. Mantén el cableado corto y la puesta a tierra en buen estado (ver normativa local).

Checklist precompra para hogar monofásico

Tensión y esquema de puesta a tierra (TT/TN-S/TN-C-S)

Confirma la tensión real del tablero (rotulado y documentación) y el esquema de puesta a tierra. Esto condiciona la Uc del SPD y la forma de conexionado. Si tienes dudas sobre el rol del diferencial y el magnetotérmico en tu tablero, repasa Diferencial vs magnetotérmico: qué protege cada uno (ver normativa local).

Exposición de la vivienda (red aérea, zona de tormentas)

Valora si tu acometida es aérea y si la zona sufre tormentas con frecuencia. A mayor exposición, más sentido tiene reforzar la capa de entrada del tablero (p. ej., soluciones de entrada y coordinación por capas). Siempre con instalación profesional y “ver normativa local”.

Espacio en tablero y cableado corto (ruta a PE)

Verifica que tienes espacio en riel DIN y posibilidad de trazar cables cortos y directos hacia la barra de tierra. La longitud y disposición de los conductores influyen en la Up efectiva: derivaciones cortas, sin bucles ni recorridos innecesarios, mejoran el resultado.

Compatibilidad con el diferencial (ID/RCD)

Asegura compatibilidad entre el SPD y el esquema de protecciones (disyuntor/fusible aguas arriba, diferencial). La coordinación por capas evita disparos molestos y protege la instalación: guía práctica en RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño. (Ver normativa local).

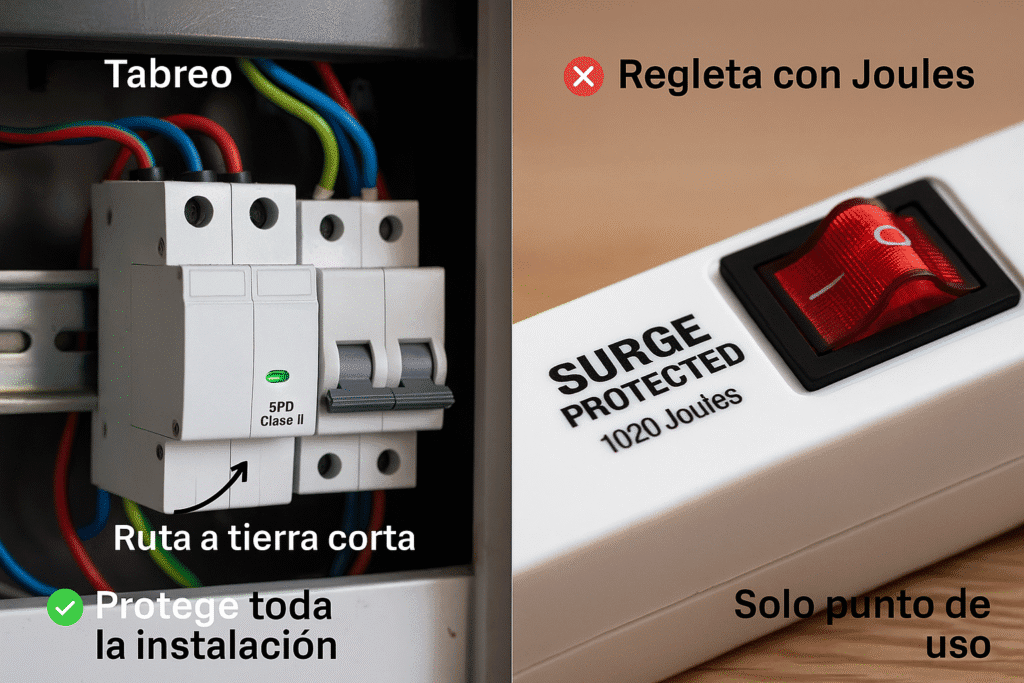

¿SPD en tablero o regleta por “Joules”?

Alcance de protección (instalación completa vs punto de uso)

Un SPD en tablero protege toda la instalación frente a picos que ingresan por la red o se generan internamente. Una regleta con supresión solo protege lo que está enchufado en esa toma. Lo más efectivo es combinar capa en tablero (base del sistema) y, donde haga falta, capa local para electrónica sensible (ver normativa local).

Limitaciones de las regletas y mito del “tiempo de respuesta”

Las regletas suelen anunciar “Joules” y “tiempo de respuesta”. Los Joules describen capacidad de absorción del módulo interno (consumible), pero no indican cuánta tensión residual (Up) verán tus equipos ni sustituyen la protección en tablero. El “tiempo de respuesta” publicitario no refleja el desempeño del sistema instalado (cableado, puesta a tierra, ubicación). Considera la regleta como capa final, no como solución única ante sobretensiones.

Indicadores y señales de fin de vida

Muchos dispositivos incluyen indicadores (ventanas/luz) que señalan estado operativo. Si el indicador muestra fin de vida o la regleta sufrió un evento severo (pico, olor, chasquido), cámbiala y revisa que la capa en tablero esté instalada y en buen estado. Mantener el tablero ordenado y rotulado facilita inspecciones periódicas: tablero eléctrico domiciliario: rotulación y mantenimiento preventivo.

Coordinación y montaje (criterios, no guía de instalación)

Protección en serie con MCB/fusible

El SPD debe trabajar coordinado con la protección aguas arriba (magnetotérmico o fusible). Esta protección limita la corriente de falla cuando el SPD entra en conducción por un evento severo. La coordinación por capas minimiza disparos molestos y mantiene continuidad de servicio; repasa la lógica de convivencia en RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño y la selectividad entre magnetotérmicos (ver normativa local).

Longitud y disposición de conductores para reducir Up efectiva

La tensión residual que verán tus equipos no depende solo del SPD, también del cableado: usa derivaciones cortas, directas y sin bucles hacia fase/neutro y barra de tierra. Evita recorridos innecesarios y cruces; mantener el tablero ordenado y rotulado facilita un trazado limpio: tablero eléctrico domiciliario: rotulación y mantenimiento preventivo.

Puesta a tierra en buen estado (requisito básico)

El SPD desvía energía a tierra; si la puesta a tierra está deficiente, su eficacia cae. Incorpora la verificación de conexiones y estado del gabinete en tu rutina preventiva anual: plan anual de seguridad eléctrica en casa: checklist rápido. Toda intervención debe realizarla un técnico acreditado (ver normativa local).

Siguiente sección: Casos prácticos de compra rápida.

Casos prácticos de compra rápida

Vivienda típica sin pararrayos: Tipo 2 en tablero + Tipo 3 en tomas críticas

Para una casa estándar, un SPD Tipo 2 en el tablero ofrece la capa base de protección frente a picos comunes. Añade Tipo 3 en puntos críticos (PC, TV, estación de trabajo) como refuerzo local. Integra esta decisión con la coordinación de protecciones del tablero para evitar disparos en cascada: RCD + MCB + SPD (ver normativa local).

Zona con tormentas/red aérea: Tipo 1+2 en tablero + Tipo 3 en tomas críticas

Si tu acometida es aérea o vives en una zona de tormentas, prioriza una solución en entrada/tablero que cubra eventos de mayor energía (configuraciones de entrada + tablero) y completa con Tipo 3 en equipos sensibles. Mantén el cableado corto y la ruta a tierra optimizada (ver normativa local).

Siguiente sección: Errores comunes a evitar.

Errores comunes a evitar

Elegir solo por “Joules”

Los Joules describen capacidad de absorción en regletas/puntos de uso, pero no sustituyen un SPD de tablero ni indican la tensión residual (Up) que verán tus equipos. Evita decidir solo por esa cifra; piensa en capas y en parámetros del SPD de tablero (ver normativa local).

Cables largos y mala ruta a tierra

Un SPD bien elegido pierde eficacia si los conductores son largos o hacen bucles. Prioriza tendidos cortos y directos hacia la barra de tierra y mantenlos ordenados: rotulación y mantenimiento del tablero.

Confundir CA residencial con DC fotovoltaico

Los SPD para CA no son equivalentes a los de DC fotovoltaico. Si tienes generación distribuida, trata ese circuito con criterios específicos y coordinación dedicada (ver normativa local).

Siguiente sección: FAQs del comprador doméstico.

FAQs del comprador doméstico

¿Qué Uc elegir para 230 V?

Elige Uc en coherencia con la tensión y esquema de tu instalación. Validar la tensión real del tablero (rotulado/documentación) evita dispositivos que actúan de más o de menos. Si tienes dudas, consulta a un técnico (ver normativa local).

¿Necesito Tipo 3 si ya tengo UPS?

La UPS aporta continuidad y cierto filtrado, pero no reemplaza un SPD en tablero ni siempre a un Tipo 3 cerca del equipo. La capa en tablero protege a toda la instalación; el Tipo 3 reduce el pico residual justo en la carga sensible. Coordina todo el conjunto para evitar disparos molestos: RCD + MCB + SPD.

¿Cada cuánto revisar o reemplazar un SPD?

Sigue el indicador del dispositivo y las recomendaciones del fabricante. Ante un evento severo (ruido, olor, chasquido o corte), verifica el estado del SPD y de la capa local. Incorpora esta revisión a tu rutina anual: plan anual de seguridad eléctrica en casa: checklist rápido (ver normativa local).

Siguiente sección: Seguridad y normativa local.

Seguridad y normativa local

Trabajo por técnico acreditado

La selección e instalación de SPD implica coordinación con protecciones, correcta conexión a barra de tierra y verificación del tablero. Realiza estas tareas con un técnico acreditado y la documentación del fabricante (ver normativa local).

Verificación periódica y notas “(ver normativa local)”

Incluye el SPD en tu mantenimiento preventivo: inspección visual, verificación de indicadores y revisión de orden del tablero: rotulación y mantenimiento del tablero. Las exigencias cambian según jurisdicción; confirma siempre la normativa local.
