Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). Te explico, en simple, cómo funciona un prensaestopas y qué debes mirar para no equivocarte con el tamaño y la rosca.
Consejo rápido: anota dos datos antes de comprar: diámetro exterior del cable y tipo de rosca del orificio (métrica, PG o NPT). Con eso ya recorres el 80% del camino.
Qué hace un prensaestopas
Un prensaestopas es un pasacable estanco que atraviesa la pared de un gabinete o caja, y sella alrededor del cable mediante una goma de compresión. Su trabajo es:
- Estanqueidad: evita que entren agua, polvo y humedad por el punto de paso. El nivel de protección viene indicado por el fabricante (ej.: IP66, IP67, IP68, IP69K; según modelo y montaje correctos).
- Alivio de tensión: sujeta el cable para que no transmita tirones ni vibraciones a las bornas internas.
- Protección del borde: impide que el orificio corte o desgaste la camisa del cable.
Partes y para qué sirve cada una
- Cuerpo roscado: atraviesa la pared del gabinete. La rosca debe coincidir con la del orificio (métrica/PG/NPT).
- Junta plana o tórica (según modelo): asegura el sellado entre el cuerpo y la pared.
- Goma de sellado (insert): se comprime alrededor del cable cuando aprietas.
- Tapa o domo: al girarla, cierra la goma y entrega el grado IP prometido.
- Contratuerca interior: se usa cuando el orificio no está roscado; fija el conjunto.
- Arandela/tuerca de presión (según diseño): ayuda a repartir el esfuerzo y mantener el apriete.
Qué NO es (para evitar confusiones)
- No es un simple pasamuros decorativo: el prensaestopas sella y sujeta.
- No sustituye a una bornera ni a un conector: se instala antes del punto de conexión, solo para entrada segura del cable.
Tip de instalador: el grado IP se cumple solo si el cable está dentro del rango que indica la ficha, la junta está limpia y bien asentada, y el apriete se hace sin pellizcar la goma. Un cable muy fino o muy grueso respecto al rango rompe la estanqueidad.

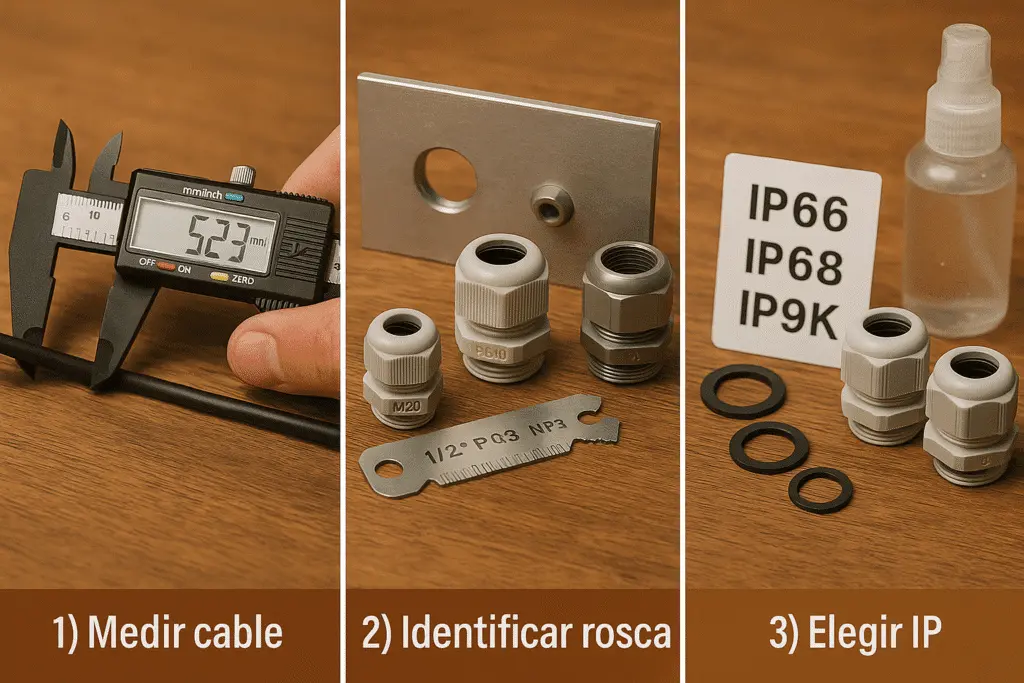

Cómo elegir en 3 pasos (rápido y sin enredos)
1) Mide el diámetro exterior del cable
- Usa un calibre o compara con una broca de referencia. Anota el valor en mm.
- Revisa la ficha del prensaestopas: siempre indica un rango de apriete (ej.: 6–12 mm).
- Regla de oro: tu cable debe quedar dentro del rango y, si puedes, cerca del centro de la ventana (mejor estanqueidad y menos esfuerzo en la goma).
- Si tienes dos cables, usa pasacables múltiples o una placa específica; no metas dos cables por una sola goma pensada para uno.
2) Identifica la rosca del orificio (métrica, PG o NPT)
- Métrica (ISO): verás marcado M16, M20, M25… (a veces con el paso: “M20×1,5”). Es la opción más común hoy en gabinetes y cajas modernas.
- PG: denominaciones como PG7, PG9, PG13.5, PG16, PG21…; aún aparece en equipos y repuestos.
- NPT: rosca cónica en pulgadas (ej.: 1/2″ NPT). Se usa mucho en entornos industriales y de tubería.
No mezcles roscas. Métrica, PG y NPT no son compatibles entre sí. Si el panel no está roscado, puedes usar el prensaestopas con contratuerca por dentro.
3) Define la protección que necesitas (IP y ambiente)
- Interior seco: IP moderada puede bastar.
- Exterior/polvo/chorro de agua: pide IP66/IP67/IP68 (según fabricante y montaje correcto).
- Limpieza a presión o ambientes muy exigentes: busca modelos con IP alta especificada para ese uso.
- Si el cable es apantallado o hay exigencias EMC, existen prensaestopas específicos (con conexión a malla). Para atmósferas explosivas, hay versiones Ex (según normativa del país).
Consejo: antes de apretar la tapa, revisa que la goma no esté pellizcada y que el cable entra recto. Un pellizco arruina el sellado.

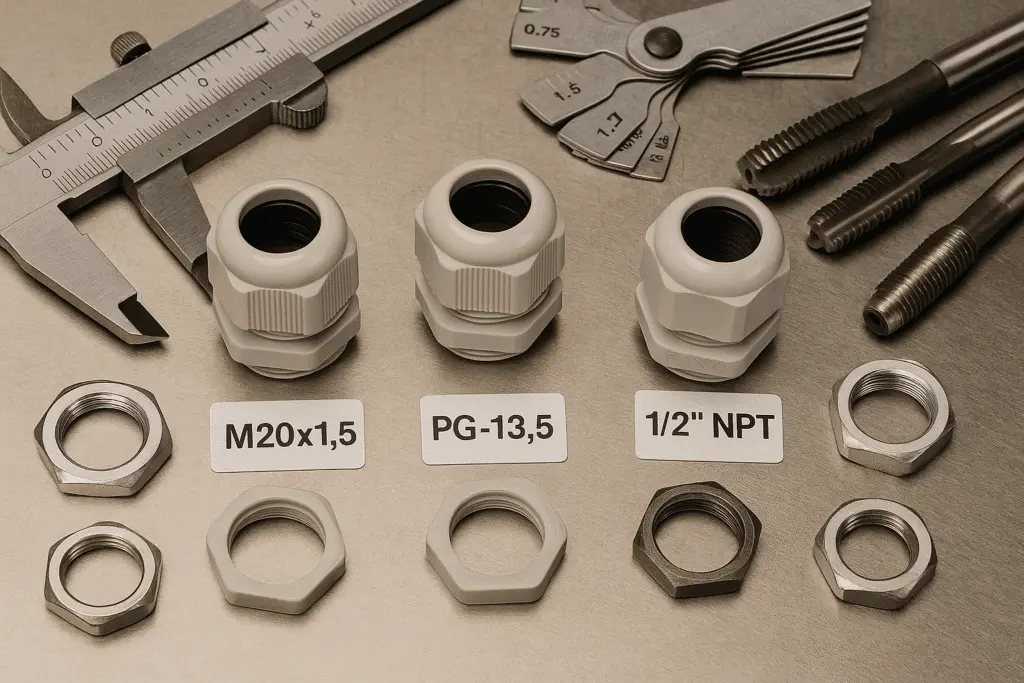

Roscas y tallas: cómo leer M16, M20×1,5, PG-13.5 o 1/2″ NPT
- Métrica (ej.: M20×1,5)
- M20: diámetro nominal de la rosca en mm.
- 1,5: paso (distancia entre filetes), también en mm.
- La ficha del prensaestopas dirá el rango de cable (ej.: 6–12 mm) y el espesor de panel que admite.
- PG (ej.: PG-13.5)
- Sistema heredado muy usado en repuestos. El número no es el diámetro del cable: consulta siempre la ficha para ver el rango de apriete y la perforación que requiere.
- Si tu gabinete es métrico y el repuesto que tienes es PG, no intentes forzar: cambia a la rosca correcta o usa accesorios compatibles.
- NPT (ej.: 1/2″ NPT)
- Rosca cónica en pulgadas. Requiere el mismo tipo de rosca en el orificio para sellar correctamente.
- Sigue las instrucciones del fabricante respecto a selladores (si aplica) y par de apriete.
Atajos útiles
- Si el orificio del gabinete no trae marca, mide el diámetro del agujero y compáralo con la tabla del fabricante del prensaestopas que vas a comprar.
- Muchos prensaestopas traen el tamaño grabado en la tapa o en el cuerpo (útil para reposición).
- Si no estás seguro del tipo de rosca, usa contratuerca en panel liso sin rosca: así evitas mezclar estándares.

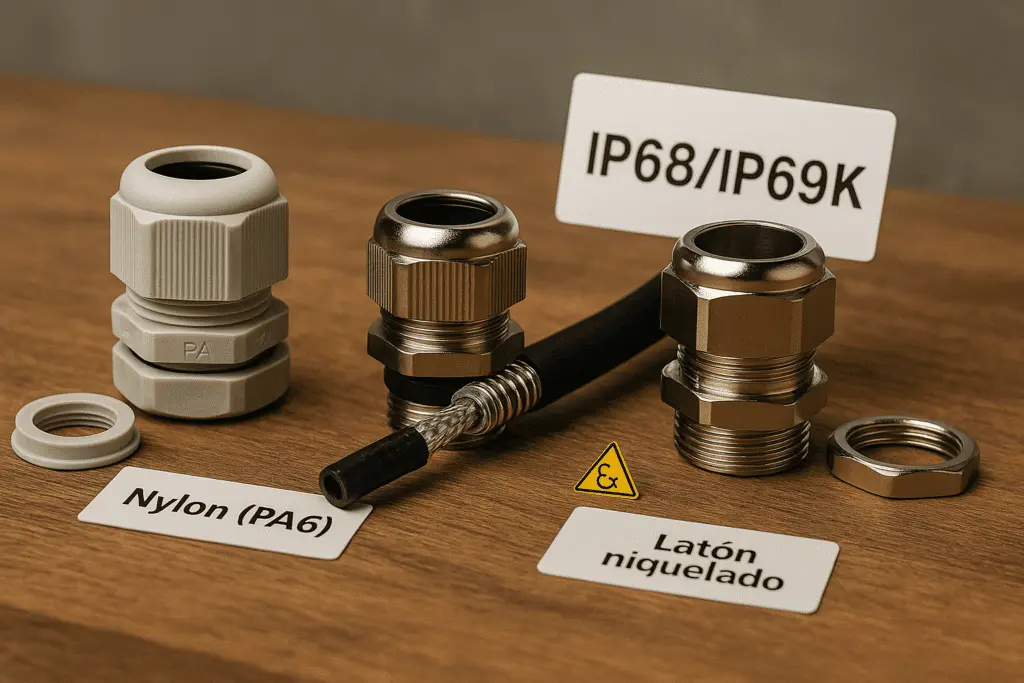

Materiales y versiones especiales
Nylon (poliamida) vs. latón niquelado
- Nylon: ligero, buen aislamiento, resistente a la corrosión y a muchos químicos. Ideal para interior o exterior moderado. Absorbe algo de humedad con el tiempo; no lo fuerces con pares de apriete altos.
- Latón niquelado: más robusto y estable mecánicamente; mejor frente a temperatura y vibración. Recomendable en tableros expuestos, maquinaria o donde hay manipulación frecuente.
Consejo: si el equipo vibra (bombas, motores), elige latón y confirma el par de apriete recomendado por el fabricante.
EMC/EMI (para cables apantallados)
Hay prensaestopas que hacen contacto 360° con la malla del cable para blindaje electromagnético. Úsalos cuando el equipo lo exija (sensores, comunicaciones, variadores). Requieren preparar la pantalla según instrucción del fabricante.
Versiones para zonas con polvo/agua y limpieza intensa
Muchos modelos declaran IP66/67/68 e incluso IP69K (chorro/limpieza de alta presión) si el montaje es correcto y el cable está dentro del rango de apriete. Revisa la ficha y usa la junta incluida.
Ambientes especiales (Ex/ATEX/IECEx)
En áreas clasificadas por riesgo de atmósferas explosivas, hay prensaestopas certificados. Verifica la categoría exigida por la instalación (ver normativa local) y la compatibilidad con el tipo de cable (armado/no armado, apantallado, etc.).
Medir el orificio y el espesor del panel
- Diámetro del agujero: te orienta para reconocer si es M, PG o NPT (si el panel no está roscado, igual puedes usar contratuerca).
- Espesor del panel: algunos modelos indican un máximo de espesor admitido; si tu pared es gruesa, busca versión “long thread” (rosca larga).
- Zona de paso libre: deja margen para que el cable entre recto; si va muy inclinado, la goma puede pellizcarse y perder IP.
Consejo: si reemplazas un PG por métrico (o viceversa), usa accesorios/adaptadores pensados para ese fin; no fuerces roscas distintas.
Montaje correcto (paso a paso)
- Preparación
- Desenergiza el equipo. Limpia el orificio y la junta; revisa que no haya rebabas que corten la goma.
- Comprueba que el rango de cable de la ficha incluye tu diámetro.
- Presentación
- Inserta el cuerpo roscado desde el exterior.
- Si el panel no está roscado, coloca la contratuerca por dentro y aprieta a mano.
- Inserta el cable
- Pasa el cable recto, sin torsión. La goma debe abrazar la camisa, no quedarse mordida.
- Apriete
- Enrosca la tapa/domo hasta sentir resistencia pareja.
- Si tienes par recomendado, úsalo. Evita “pasarte” (deformas la goma) o quedarte corto (pierdes IP).
- Verificación
- Inspección visual: la goma se ve uniforme, sin pliegues.
- Tirón suave: el cable no debe correr ni oscilar en la goma.
- Si hay lavado a presión, revisa que la junta contra el panel esté bien asentada.
Consejo: para cables flexibles muy lisos, un tramo corto de termorretráctil sobre la camisa puede mejorar el agarre (siempre dentro del rango de apriete del prensaestopas).
Errores frecuentes (y cómo evitarlos)
- Elegir por “nombre de talla” y no por rango de cable
Solución: manda el diámetro del cable; la talla (M16/M20/PG13.5…) solo te ubica. La estanqueidad depende del rango. - Mezclar roscas (M, PG, NPT)
Solución: identifica la rosca del orificio o usa contratuerca en panel sin rosca. No roscas diferentes entre sí. - Pellizcar la goma
Pasa el cable recto y aprieta en progresivo. Si ves “arruga” o mordida, vuelve a aflojar y centra. - Usar un cable fuera de rango
Un cable muy fino no sella; uno muy grueso daña la goma. Elige el rango que lo incluya, idealmente cerca del centro. - Ignorar el espesor del panel
Si la rosca no alcanza, busca rosca larga o un accesorio; no sacrifiques vueltas de apriete. - Montar sin junta (o junta sucia)
Limpia y coloca la junta; sin ella, el IP no se cumple en el plano del panel.
Preguntas frecuentes
Mide el diámetro exterior del cable en milímetros y elige un prensaestopas cuyo rango de apriete lo incluya (mejor si queda cerca del centro del rango).
No. Son tallas de rosca métrica del prensaestopas (tamaño del cuerpo). El diámetro de cable válido lo define el rango de apriete de cada modelo.
Usa el mismo tipo de rosca que tenga tu gabinete u orificio. Métrica (M16, M20…) es la más común hoy; PG es un estándar heredado; NPT es rosca cónica en pulgadas. No son compatibles entre sí.
Depende del ambiente: interior seco puede requerir menos; polvo/lluvia/chorro de agua exigen IP altas (p. ej., IP66/67/68). Si hay limpieza a presión, busca modelos con IP adecuada para ese uso. Siempre respetando el montaje correcto.
Nylon: ligero, buen aislamiento, anticorrosión; ideal para interior o exterior moderado.
Latón: más robusto ante temperatura y vibración; preferible en maquinaria o entornos exigentes.
Solo si es un modelo múltiple o una placa multipaso diseñada para ello. No metas dos cables en una goma pensada para uno: pierdes estanqueidad.
Usa el prensaestopas con contratuerca interior del mismo tamaño de rosca.
Sí, hay prensaestopas EMC que conectan la malla del cable a 360°. Úsalos cuando el equipo lo requiera.
Elige prensaestopas certificados para ese tipo de zona y cable (armado/no armado), según normativa local.
Que el cable esté dentro del rango, entra recto, la junta esté limpia y el apriete sea el recomendado. Si la goma queda pellizcada, rehace el montaje.
Sí. Algunos modelos admiten un máximo de espesor. Si no alcanza, busca versión de rosca larga o un accesorio adecuado.
