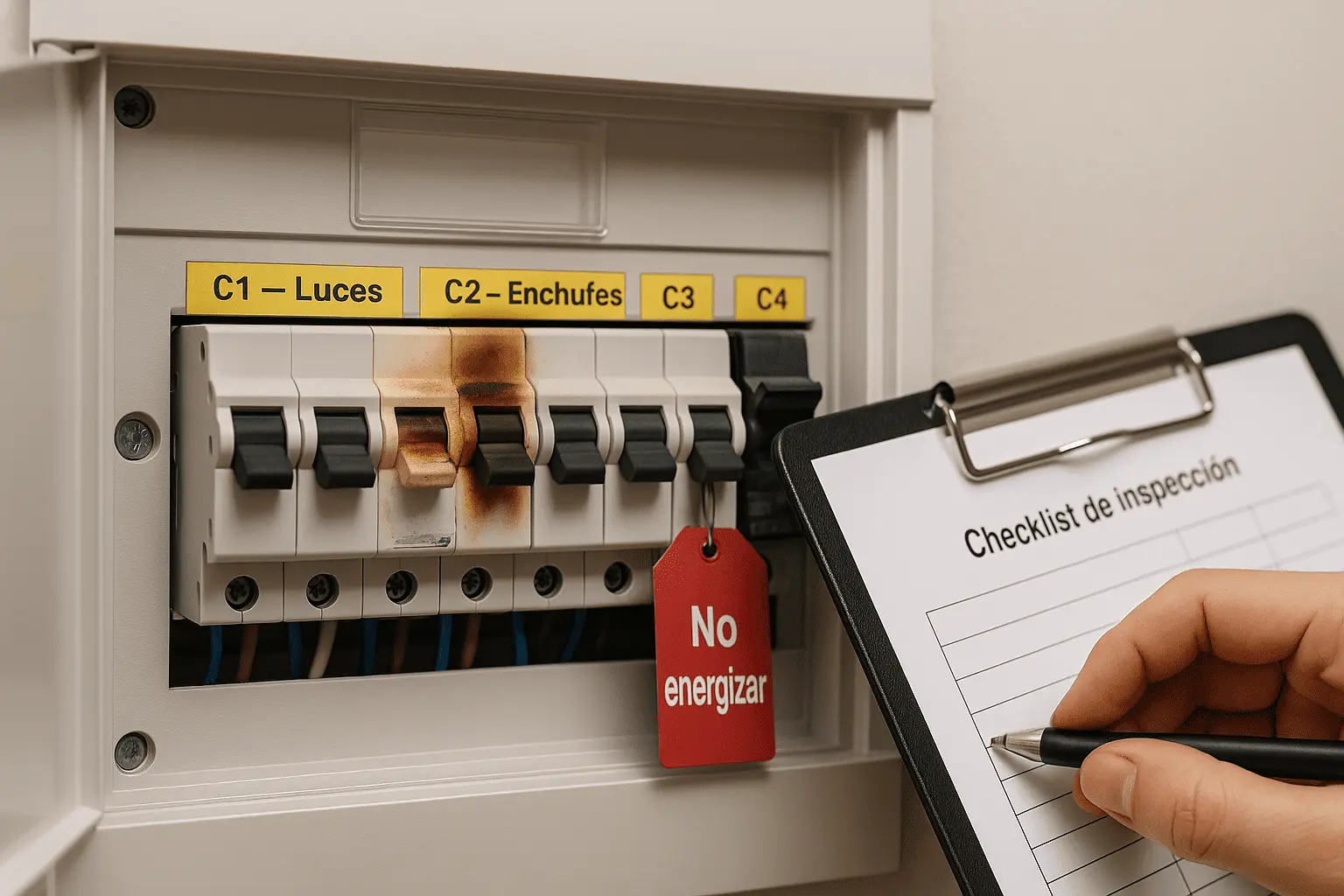

Señales de magnetotérmicos envejecidos: cuándo cambiarlos

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Qué hace un magnetotérmico y por qué “envejece”

Un magnetotérmico (MCB) protege los circuitos de tu casa frente a sobrecargas (parte térmica) y cortocircuitos/picos muy altos (parte magnética). Con el uso, el entorno y los disparos repetidos, el dispositivo se degrada: pierde precisión, aumenta la resistencia de contacto y su mecanismo interno puede fatigarse, generando síntomas como palanca floja, disparos erráticos o calentamiento.

Mecanismos internos (qué hay dentro, a nivel práctico)

• Parte térmica (bimetal): se deforma con el calor de una sobrecarga sostenida y acciona el disparo con cierto retardo. Con los años y el ciclo térmico, puede descalibrarse.
• Parte magnética (electroimán): actúa casi instantáneo ante picos muy altos (cortos o inrush fuerte) liberando el pestillo. Golpes mecánicos y disparos repetidos fatigan muelles y trinquetes.
• Contactos y cámara de arco: cada maniobra/disparo produce arco eléctrico; con el tiempo, los contactos se pican/ensucian, sube la resistencia y aparece calor.
• Bornes de conexión: si hubo subapriete o suciedad, se genera calentamiento local, que acelera el envejecimiento del módulo y de los aislantes cercanos.

Por qué envejece (factores que aceleran la degradación)

• Ciclos de servicio: muchas conmutaciones ON/OFF y disparos.
• Temperatura ambiente elevada, poca ventilación o tablero expuesto al sol.
• Polvo/humedad dentro del gabinete; corrosión en tornillos/barras.
• Bornes flojos o sobreapretados (mal contacto ⇒ calor ⇒ daño).
• Cargas con alto inrush (motores/transformadores) que estresan la parte magnética.
• Eventos severos (cortocircuitos) que pueden dejar el MCB fuera de especificación aunque luego “funcione”.
• Vibraciones (taller, compresores cercanos) que aflojan mecánicas con el tiempo.

Qué debes tener presente desde el inicio

• Vida útil real depende de uso y entorno; no hay un número único de años. Consulta siempre la ficha del fabricante/serie (y ver normativa local).
• Un MCB no se abre ni repara: si muestra daños visibles, calor u olor, desenergiza la zona y planifica reemplazo profesional.
• En las siguientes secciones verás señales visuales, pruebas seguras sin tensión para usuario y cuándo llamar a un técnico para mediciones y recambio.

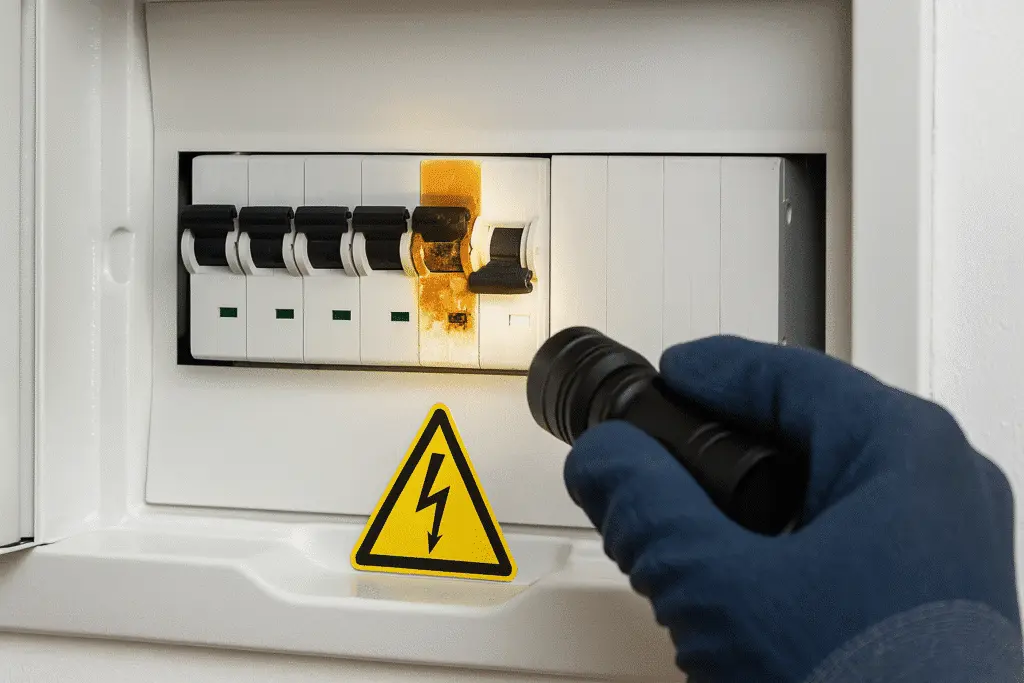

Señales visuales inmediatas (sin abrir bornes)

Haz esta inspección con la tapa cerrada o sólo retirando la tapa frontal sin exponer bornes. No metas herramientas ni toques partes internas. Si algo te preocupa, desenergiza y llama a un profesional.

Qué mirar (lista rápida)

• Decoloración u oscurecimiento de la carcasa del MCB o de la tapa del tablero.
  • Indica: calentamiento previo o arco cercano.
  • Acción: corte general y revisión profesional; probable reemplazo del módulo afectado.
• Olor a plástico quemado o humo (aunque sea tenue).
  • Indica: sobrecalentamiento/contacto defectuoso.
  • Acción: no re-energizar; inspección técnica urgente.
• Fisuras, grietas o partes sueltas en el frente del MCB/palanca.
  • Indica: fatiga mecánica o daño por golpe/calor.
  • Acción: planifica reemplazo; no fuerces la palanca.
• Óxido/corrosión visibles en tornillería exterior, tapas o elementos metálicos accesibles.
  • Indica: humedad/condensación dentro del tablero.
  • Acción: corrige causa de humedad, limpia en seco (ver sección de limpieza) y programa revisión.
• Etiquetas quemadas/ennegrecidas o adhesivos deformados encima del MCB.
  • Indica: calor en esa posición.
  • Acción: documenta (foto), aisla ese circuito si es posible y solicita revisión.
• Palanca desalineada o que “baila” (juego lateral notorio).
  • Indica: desgaste del mecanismo.
  • Acción: evita operar repetidamente; valora recambio (se evaluará en §3).
• Zonas “más calientes” al tacto en la tapa externa frente a un módulo concreto.
  • Indica: posible borne flojo/contacto gastado.
  • Acción: corte general y técnico; no continúes usando ese circuito.

Mini-check en 30–60 s

1. Vista: recorre con linterna la hilera de MCB → ¿manchas, grietas, etiquetas quemadas?
2. Olfato: abre la tapa y huele; cualquier olor a plástico → corte general.
3. Tacto externo: apoya el dorso de la mano sobre la tapa (no sobre los MCB) → calor anómalo = revisión.
4. Registro: anota circuito/celda sospechosa y toma foto.

Qué NO hacer

• No empujar la palanca repetidamente “a ver si queda”.
• No abrir cubiertas internas que dejen bornes/peines expuestos.
• No soplar con aire comprimido ni usar líquidos.

Palanca floja o que no retiene

Cuando el mecanismo de la palanca pierde firmeza, no “engancha” en ON, vuelve sola a OFF o hace un “click” débil, el magnetotérmico puede estar fuera de especificación por desgaste mecánico, calor o daño tras eventos severos.

Juego lateral, “click” débil y retorno a OFF (qué significan)

• Juego lateral notorio: holgura en el eje o en el pestillo interno → desgaste/fatiga del mecanismo.
• “Click” débil o irregular: el trinquete no enclava con la fuerza habitual; se puede soltar bajo vibración.
• Vuelve solo a OFF al intentar subir: no retiene porque detecta condición de disparo o hay daño mecánico interno.
• No mantiene posición intermedia tras un disparo: indica debilidad de resortes o deformación por calor.

Causas probables

• Fatiga por ciclos (muchas maniobras/disparos).
• Sobrecalentamiento en bornes/contactos que deformó plásticos internos.
• Cortocircuito severo que dejó el mecanismo tocado aunque “funcione a ratos”.
• Golpe/vibración en el tablero (talleres, compresores, puertas mal alineadas).

Qué hacer (usuario, sin tensión)

1. Corte general y verifica ausencia de tensión (como en §7).
2. Haz dos maniobras lentas OFF→ON→OFF sólo para sentir el enclavamiento (sin forzar).
3. Observa la palanca: ¿queda firme en ON?, ¿se “resbala” o vuelve sola?
4. Compara con los módulos adyacentes (tacto/sonido del “click”).
5. Documenta (foto/video), anota circuito y síntoma en tu registro (ver §12).
6. Si no retiene, si el “click” es muy débil o regresa a OFF: mantén el circuito fuera de servicio y solicita revisión/reemplazo profesional.

Qué NO hacer

• No forzar la palanca ni “bombees” repetidamente para que quede.
• No usar lubricantes (WD-40, aceites, etc.): dañan plásticos y aislamientos.
• No abrir el dispositivo ni golpear “para que asiente”.
• No puentear el circuito ni cintas para mantener la palanca arriba (riesgo grave).
• No rearmar más de dos veces si vuelve a soltar: detén y evalúa.

Cuándo cambiar (señales rojas)

• No retiene en ON aun sin carga (tras corte general).
• Retorno espontáneo a OFF o palanca que queda suelta.
• Click casi imperceptible o irregular frente a otros módulos.
• Marcas de calor/decoloración en el propio MCB (ver §2 y §11).
• Disparo inmediato y repetido sin patrón ni carga conectada (descartando RCD/curva).

Nota: si el problema aparece solo al encender ciertas cargas (motores, grupos de LED), podría ser inrush o selectividad y no un MCB “gastado”. En ese caso, sigue con §4 Disparo errático: cómo diferenciar fallo vs curva inadecuada para decidir correctamente.

Disparo errático: cómo diferenciar fallo vs. curva inadecuada

Patrón de disparo (lo que cuenta)

• Instantáneo al encender un equipo puntual (motor, compresor, transformador, grupos de LED): sugiere pico de arranque (inrush) y no necesariamente un MCB defectuoso.
• Tras unos segundos/minutos de uso: apunta a sobrecarga o calentamiento del circuito/dispositivo.
• Al azar, sin patrón claro, incluso sin cargas conectadas: puede indicar MCB dañado, borne flojo o problema aguas arriba (selectividad).
• Disparo del RCD (no del MCB): no es “fallo del magnetotérmico”; puede ser fuga a tierra o equipo defectuoso.

Inrush vs. defecto del MCB (pistas rápidas)

• Solo pasa al encender y con ciertos aparatos → sospecha inrush.
• Pasa aunque no enciendas nada o con cargas muy pequeñas → sospecha MCB envejecido o conexión defectuosa.
• Cambia según la cantidad de luminarias LED conectadas en un mismo interruptor → típico de picos de arranque.
• Se dispara la cabecera en lugar de la derivación → selectividad deficiente (no es “culpa” del MCB de la derivación).

Amplía sobre curvas e inrush (elegir B/C/D).

Amplía sobre selectividad (evitar que “todo se baje”).

Pruebas seguras sin tensión (usuario)

Si en cualquier momento detectas olor, calor o decoloración, corta el general y no re-energices hasta revisar.

1. Aísla el circuito: baja el MCB sospechoso y desconecta/apaga todos los equipos de ese circuito.
2. Inspección visual (tapa abierta sin exponer bornes): busca marcas de calor, grietas o etiquetas quemadas (ver §2).
3. Revisa la rotulación: confirma que ese MCB corresponde a los puntos que crees (evita perseguir síntomas en el circuito equivocado).
4. Re-energiza y prueba por partes (cuando sea seguro):
   • Sube el MCB sin cargas conectadas → si dispara, apunta a defecto del MCB.
   • Conecta un equipo a la vez. Si el disparo es al encender cierto equipo o grupo de LED, es probable inrush.
5. Observa el patrón: anota hora, equipo encendido y resultado. Dos o tres repeticiones coherentes ayudan a decidir.

¿Y si sospecho curva inadecuada?

• Si el disparo es instantáneo y asociado a equipos de alto inrush (motor/compresor/transformador/LED en grupo), revisa la curva:
  • B (más sensible) puede resultar corta.
  • C es generalista y tolera picos moderados.
  • D admite picos altos (con chequeo de selectividad y kA).
• Confirma con la guía de curvas y, si hace falta cambiar, hazlo manteniendo la norma y el poder de corte adecuados y verificando selectividad con la cabecera.

Señales de fallo del MCB (más allá de la curva)

• Dispara sin carga o con cargas mínimas.
• Palanca no retiene (o “click” débil) aunque no haya equipos encendidos (ver §3).
• Calor/olor/decoloración localizados en ese módulo (ver §2 y §11).
• Cambios tras un cortocircuito severo reciente (quedó tocado).

Decisión rápida:

• Inrush claro y repetible → evaluar curva y selectividad.
• Sin patrón / con carga mínima / signos de daño → revisión profesional y probable reemplazo del MCB.

Calentamiento anormal, zumbidos y marcas de calor

Borne flojo / contactos gastados: señales típicas

• Calor localizado en la tapa frente a un módulo específico (más templado que los demás).
• Olor a plástico o notas amarillentas/negruzcas en carcasa, etiquetas chamuscadas.
• Zumbido/chirrido bajo carga, a veces intermitente.
• Disparos tras varios minutos de uso (no al instante): posible sobrecarga o punto de mala conexión que se calienta.

Por qué pasa: un borne flojo o un contacto erosionado eleva la resistencia de contacto → se convierte en una fuente de calor. Repetido en el tiempo, daña plásticos y mecanismos.

Cuándo desenergizar y llamar a un profesional (señales rojas)

• Calor evidente al tacto en la tapa del tablero frente a un MCB concreto.
• Olor a quemado, humo, decoloración o marcas oscuras en la zona.
• Zumbido persistente que no desaparece al bajar la carga.
• Rearme que provoca nuevo calentamiento en pocos minutos.

Acción inmediata (segura)

1. Corte general (IGA) y no re-energices ese circuito.
2. Documenta con foto y anota circuito/síntoma en tu registro.
3. Profesional: requiere abrir, evaluar bornes, re-terminar conductores o sustituir el MCB si hay daño.

Lo que hará el profesional

• Inspección de bornes/peines y del conductor (aislamiento, ennegrecido).
• Re-terminado del cable (corte de punta dañada, longitud de pelado correcta, ferrule si corresponde).
• Reapriete con par según ficha de la serie del equipo.
• Si el MCB presenta daño térmico o holgura interna → reemplazo por unidad misma norma/serie/kA y curva adecuada.
• Puede usar termografía o medición de caída de tensión/mV-drop para confirmar el punto caliente.

Cómo distinguir sobrecarga vs. mala conexión (pistas para el usuario)

• Sobrecarga: el MCB salta tras un tiempo con muchos equipos en ese circuito; al redistribuir cargas, deja de ocurrir.
• Mala conexión: calor/olor en el mismo módulo aun con poca carga, o zumbido que aparece sin cambios grandes de consumo.

Buenas prácticas para prevenir

• Rotulación clara y distribución de cargas (horno/AA en circuitos dedicados).
• Limpieza en seco periódica (polvo favorece calentamiento).
• Revisión anual profesional con reapriete a par y chequeo visual (ver §6 y §9).
• No forzar conectores, ni usar adaptadores múltiples que sobrecarguen enchufes de un mismo circuito.

Comprobaciones seguras para el usuario (sin tensión)

Objetivo: detectar señales de envejecimiento sin exponer bornes ni trabajar con tensión. Si algo genera duda, olor o calor, no re-energices y llama a un profesional (ver normativa local).

Checklist 60–90 segundos (rápido)

1. Corte general: baja el IGA/corte de la vivienda y pon aviso “No energizar”.
2. Vista: con linterna, busca decoloración, manchas oscuras, grietas en la carcasa de los MCB y en la tapa.
3. Olfato: detecta olor a plástico quemado o “tostado”.
4. Tacto externo (sobre la tapa, no sobre módulos): nota si hay zona más caliente justo frente a un MCB concreto.
5. Palanca: con el tablero sin tensión, mueve OFF→ON→OFF suavemente: ¿hay juego lateral, click débil o la palanca no retiene? (ver §3).
6. Etiquetas: revisa que no estén chamuscadas y que la rotulación coincida con los circuitos (evita confusiones en pruebas posteriores).
7. Indicadores: mira el SPD (si existe) y anota su estado (“OK”/“reemplazar”).

Si en este mini-check aparece olor, calor anómalo, decoloración o palanca que no retiene, deja el circuito fuera de servicio y no vuelvas a energizar hasta revisar.

Inspección visual ampliada (5–10 min, siempre sin tensión)

• Gabinete y tapa: bisagras y cierres firmes; no debe haber holguras.
• Ventilación: limpia rejillas y bordes con brocha antiestática (sin líquidos).
• Suciedad/humedad: polvo, insectos o condensación dentro del gabinete son señales de riesgo; corrige la causa (ubicación, sellos, deshumidificación).
• Alineación de módulos: MCBs y RCDs alineados, sin “dientes” de peine expuestos ni tapas faltantes.
• Tirajes: que los cables no queden pellizcados al cerrar la tapa.

Señales que obligan a parar y llamar a un profesional

• Olor o humo, manchas oscuras, carcasa agrietada, palanca suelta/que vuelve sola.
• Calor localizado en la tapa, zumbidos que se repiten, indicador de SPD en rojo.
• Cualquier signo de humedad interna u óxido en tornillería visible.

Qué NO hacer en estas comprobaciones

• No retirar cubiertas internas que expongan bornes/peines.
• No usar aire comprimido ni sprays de limpieza.
• No forzar palancas ni lubricarlas.
• No rearmar varias veces “a prueba y error”.

Registro (deja constancia)

Anota en tu planilla (ver §12): fecha, circuito (C#), síntoma (olor, calor, palanca floja, decoloración), acción (dejar fuera de servicio / llamar técnico) y foto. Un buen registro acelera el diagnóstico y evita recambios innecesarios.

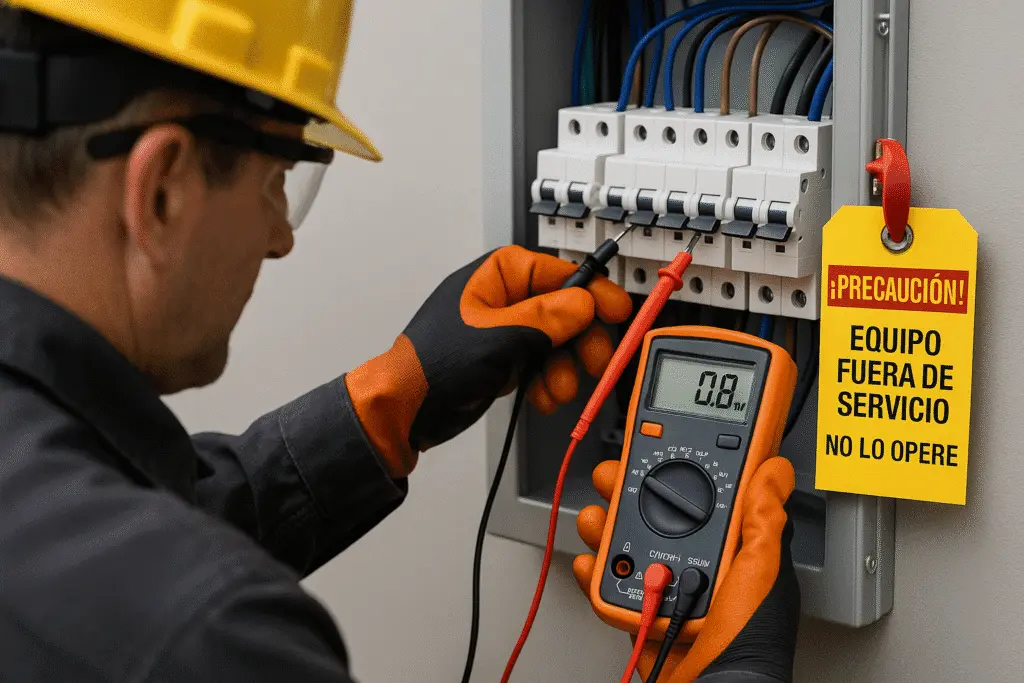

Pruebas funcionales con multímetro (solo técnico)

Exclusivo para personal calificado. Implica trabajo con tensión y acceso a bornes. Requiere bloqueo/etiquetado, EPP, instrumentos verificados y procedimientos del fabricante. Si eres usuario doméstico, no realices estas pruebas.

a) Continuidad básica (MCB fuera de servicio y sin tensión)

• Objetivo: detectar contactos abiertos/pegados.
• Método (profesional): con el MCB desconectado del tablero o con los conductores retirados y sin tensión, mide entre entrada y salida:
  • ON: continuidad (resistencia muy baja).
  • OFF: circuito abierto.
• Lectura: un valor alto en ON (o inestable) sugiere contacto dañado. Ojo: los DMM de baja corriente de prueba pueden no revelar microdefectos; úsalo como criba, no como veredicto final.

b) Caída de tensión (método mV-drop con carga)

• Objetivo: estimar resistencia de contacto bajo carga.
• Método (profesional): con el circuito energizado y consumo estable (I conocido), mide en mV la tensión entre el borne de entrada y el de salida del MCB.
  • Calcula Rcontacto≈ΔV/IR_{\text{contacto}} \approx \Delta V / IRcontacto​≈ΔV/I.
  • Compara con MCB sanos adyacentes a igual corriente.
• Criterio práctico: una caída de tensión claramente mayor que la de módulos vecinos, a igualdad de corriente, indica contacto degradado → evaluar reemplazo.
• Notas: ideal usar pinzas/cables adecuados para no tocar partes activas; registrar I, ΔV, temperatura ambiente.

c) Termografía infrarroja (apoyo)

• Objetivo: localizar puntos calientes.
• Método (profesional): con cámara IR, compara la temperatura del MCB sospechoso frente a módulos contiguos con carga similar.
• Señal de alarma: delta térmica significativa y repetible bajo la misma carga, especialmente en la zona de bornes → posible mala conexión/contacto erosionado.

d) Pruebas de disparo (banco o equipo específico)

• Objetivo: verificar la respuesta térmica/magnética.
• Método (especializado): inyección de corriente controlada en banco o con equipos dedicados (no se realiza en vivienda estándar).
• Criterio: si el MCB falló en un cortocircuito real o muestra deriva evidente, es más seguro y económico el reemplazo siguiendo especificaciones del fabricante.

e) Verificación de apriete y re-terminado (cuando procede)

• Solo técnico con torquímetro. Desenergiza, verifica par de apriete según ficha de la serie, revisa peines/tapas terminales y el estado del conductor (re-termina si hay ennegrecido o hilos cortados). Cualquier daño térmico del MCB → sustituir.

f) Registro técnico

• Anota: fecha, circuito (C#), mediciones (I, ΔV, observaciones IR), acciones (re-terminado, reapriete a par, reemplazo), y resultado de prueba funcional posterior.
• Documenta con fotos el antes/después (apoya el diagnóstico histórico).

Decisión práctica: si hay palanca que no retiene, caída de tensión anómala, punto caliente confirmado o daño visual, el camino razonable es el recambio del MCB por uno compatible (misma norma/serie/kA y curva adecuada).

Árbol de decisión: reparar, revisar instalación o reemplazar

Usa este árbol rápido para decidir. Si hay olor, humo, calor evidente o la palanca no retiene, salta directo a REEMPLAZAR (con revisión profesional).

Paso 1 — ¿Hay señales rojas?

• Sí: olor/plástico quemado, decoloración, humo, calor en la tapa frente al módulo, palanca que vuelve sola o no “clicka” → Corte general y REEMPLAZAR el MCB (revisión profesional de bornes/cableado).
• No → sigue.

Paso 2 — ¿Cuándo dispara?

• Instantáneo al encender (motor, compresor, transformador o muchas LED) → posible inrush/curva inadecuada. Ir a REVISAR INSTALACIÓN.
• Tras segundos/minutos con varios equipos → probable sobrecarga o punto caliente. Ir a REVISAR INSTALACIÓN.
• Sin patrón / con carga mínima / aun aislando cargas → sospecha de MCB dañado → REEMPLAZAR.

Y paso 3 — Comprobaciones seguras (sin tensión, por el usuario)

• Mini-check de §6 (vista/olor/tacto, palanca, etiquetas, indicador SPD).
• Si aparece una señal roja durante el check → REEMPLAZAR.
• Si no, continúa.

Decisión A — REVISAR INSTALACIÓN (cuando parece problema de uso/selección)

• Distribución de cargas: ¿todo cuelga del mismo circuito? Si sí, redistribuir (horno, AA, lavadora en dedicados).
• Curva B/C/D: si el disparo es solo al encender cargas de alto inrush, evaluar curva adecuada y selectividad con la cabecera.
  • Guías:
    • Curvas B, C y D: https://domesticlife.blog/curvas-b-c-y-d-en-magnetotermicos-que-significan-y-cuando-usar/
    • Selectividad entre MCB: https://domesticlife.blog/selectividad-entre-magnetotermicos-como-evitar-disparos-en-cascada/
• Poder de corte (kA): confirma que el MCB tiene kA ≥ Icc del punto.
• Estado del tablero: limpieza en seco, rotulación y plan de mantenimiento (ver artículo de tablero).

Resultado esperado: si, tras ajustar cargas/curva y verificar selectividad, desaparecen los disparos molestos → no reemplazas el MCB. Si persisten sin patrón → REEMPLAZAR.

Decisión B — REEMPLAZAR (cuando hay daño o duda razonable)

• Indicadores típicos:
  • Palanca floja o que no retiene (ver §3).
  • Disparo sin carga o con cargas mínimas repetidamente.
  • Marcas de calor/olor o carcasa dañada (ver §2 y §5).
  • Fallo confirmado por técnico (caída de tensión anómala, punto caliente, contacto degradado; ver §7).
• Proceder a §9 Reemplazo seguro.

Resumen del árbol (bolsillo)

• Rojo (olor/calor/palanca no retiene) → REEMPLAZAR.
• Disparo solo al encender cargas “duras” → REVISAR INSTALACIÓN (curva/ selectividad/redistribución).
• Disparo sin patrón o aun sin cargas → REEMPLAZAR.
• Tras ajustes sigue igual → REEMPLAZAR.

Reemplazo seguro: compatibilidad y verificación mínima

Clave: el reemplazo lo debe realizar un profesional. Un MCB no se repara; se sustituye por otro equivalente o superior según ficha y normativa local.

1) Identifica exactamente lo que tienes

Anota de la cara lateral/frontal del MCB:

• Marca y serie (p. ej., “Serie X”).
• Norma: IEC 60898-1 (residencial) o IEC 60947-2 (industrial).
• In (corriente nominal): p. ej., 10 A, 16 A, 20 A.
• Curva: B / C / D (u otra en 60947-2).
• Poder de corte (kA): p. ej., 3–6–10 kA (debe ser ≥ Icc del punto).
• Número de polos y tensión nominal.

Si el MCB falló tras un cortocircuito severo, considera el cambio preventivo aunque “siga funcionando”.

2) Elige el sustituto (equivalente o superior)

• Misma norma/serie o serie compatible del mismo fabricante.
• Igual In y curva (B/C/D) salvo redimensionamiento justificado.
• kA ≥ al del original y al Icc del tablero.
• Compatibilidad mecánica con riel DIN y peines existentes (algunas series tienen peines propietarios).

Apoyos para decidir:

• Coordinación RCD–MCB–SPD (orden y compatibilidades):
  https://domesticlife.blog/rcd-mcb-spd-como-coordinar-protecciones-en-tu-tablero-hogareno/
• Diferencial vs magnetotérmico (qué protege cada uno):
  https://domesticlife.blog/diferencial-vs-magnetotermico-que-protege-cada-uno/

3) Procedimiento de sustitución (resumen profesional)

1. Bloqueo/etiquetado y verificación de ausencia de tensión.
2. Retiro de peine (si aplica) y conductores del MCB afectado.
3. Inspección del conductor: corta punta ennegrecida, prepara longitud de pelado; usa ferrule si corresponde.
4. Montaje del nuevo MCB en el riel y conexión de conductores/peine.
5. Reapriete con par según ficha de la serie (sin improvisar).
6. Pruebas:
   • Revisión visual final y cierre.
   • Energización y chequeo de carga.
   • Prueba RCD (TEST) del grupo correspondiente.
   • Si procede, mV-drop o termografía comparativa para descartar puntos calientes.
7. Rotulación actualizada y registro en la planilla (fecha, modelo, serie, par aplicado).

4) Verificaciones mínimas post-cambio

• El circuito opera estable con su carga típica.
• Sin olor/calor en la zona tras 10–20 min de uso normal.
• Selectividad razonable con la cabecera (no “baja todo” ante fallas de la derivación).
• SPD sigue protegido por su respaldo (MCB/fusible) según ficha del SPD.

5) Errores a evitar

• Cambiar curva/kA “porque sí” o por disponibilidad de stock.
• Mezclar peines de otra serie/marca sin confirmación de compatibilidad.
• Reusar conductores achicharrados sin re-terminar.
• Omitir la prueba del RCD del grupo después del cambio.
• No registrar el reemplazo (pierdes trazabilidad para futuros diagnósticos).

Cuándo llamar a un profesional (señales rojas)

Si detectas cualquiera de estas condiciones, corte general, no re-energices y llama a un técnico calificado (ver normativa local).

Señales rojas inmediatas

• Olor a plástico quemado, humo o decoloración/manchas oscuras en la zona de un MCB.
• Calor evidente en la tapa justo frente a un módulo, aun con poca carga.
• Palanca que no retiene (sube y vuelve sola) o click casi inexistente.
• Disparo sin patrón (incluso sin cargas conectadas) o rearme que vuelve a disparar al instante.
• Zumbidos/chirridos persistentes en un módulo específico.
• Fisuras en carcasa o piezas sueltas.
• Óxido/corrosión visibles dentro del gabinete o signos de humedad.
• SPD en rojo / indicador de “fin de vida”.
• RCD que no rearma tras probar el botón TEST.
• Después de un cortocircuito severo, inundación o impacto físico del tablero.

Qué hacer de inmediato (usuario)

1. Baja el corte general/IGA y coloca aviso “No energizar – revisión en curso”.
2. Aísla el circuito sospechoso (deja su MCB en OFF).
3. Ventila el área si hubo olor/humo y no uses líquidos para enfriar/limpiar.
4. Documenta: foto/video del frente del módulo y de la tapa; anota fecha, síntoma y circuito (C#) en tu registro (ver §12).

Qué no hacer

• No rearmes repetidamente “a prueba y error”.
• No trabes la palanca con cinta/objetos.
• No puentees el circuito ni toques bornes/peines.
• No apliques lubricantes ni limpies con líquidos dentro del tablero.

Información útil para el técnico

• Fotos y registro del síntoma (cuándo empezó, con qué cargas, si hubo tormentas/obras).
• Rotulación del tablero (C1–Luces, C2–Enchufes…); si está desactualizada, indícalo.
• Modelo/serie/curva/kA del MCB afectado (si es legible).
• Resultado de la prueba RCD (TEST) y estado del SPD (verde/rojo).
• Cambios recientes: nuevos electrodomésticos, redistribución de cargas o reformas.

Tip: Mantén a mano tu planilla de mantenimiento y el esquema plastificado del tablero; agiliza el diagnóstico y reduce errores.

Checklist descargable de inspección y registro

Usa esta plantilla para documentar fecha, síntomas, acciones y resultado. Te ayuda a decidir con criterio y a dar trazabilidad al técnico.

Campos recomendados

• Fecha · Circuito (C#) · Dispositivo (IGA/RCD/MCB/SPD)
• Síntoma observado (palanca floja, disparo errático, calentamiento, olor, decoloración, zumbido, óxido, etc.)
• Acción inmediata (aislar circuito, corte general, limpieza en seco, llamar profesional, prueba RCD, revisar SPD)
• Estado RCD (TEST) · Estado SPD (OK/Rojo)
• Resultado · Responsable · Próxima revisión
• Fotos (ruta/enlace) · Observaciones
• Medición ΔV (mV) · Corriente (A) · Termografía ΔT (°C) (si interviene técnico)

Descargas

Preguntas frecuentes

¿Cuál es la vida útil de un magnetotérmico?

No hay un número único de años: depende de ciclos de servicio, temperatura, polvo/humedad, disparos y eventos severos. Si aparecen señales rojas (olor, calor, decoloración, palanca que no retiene), cámbialo con un profesional.

¿Palanca floja = MCB dañado?

Es un indicador fuerte de desgaste mecánico. Si la palanca no “clicka” o vuelve sola, mantén el circuito fuera de servicio y agenda reemplazo (ver §3).

¿Cómo diferencio un MCB viejo de uno mal seleccionado (curva B/C/D)?

Si salta al encender motores/transformadores o grupos de LED, puede ser inrush y curva inadecuada (no vejez). Revisa: curvas b c y d en magnetotérmicos que significan y cuando usar.

¿Es normal que “salte” a veces?

Puede ser normal ante sobrecargas reales o picos; si se vuelve frecuente sin patrón claro, revisa cargas/curva y el estado del MCB. Si hay calor/olor, no re-energices.

¿Puedo probarlo con multímetro en casa?

No si requiere acceso a bornes o tensión. Limítate a inspección visual sin tensión (ver §6). Las pruebas con tensión son solo para técnico (ver §7).

¿Qué riesgos tiene seguir usando un MCB envejecido?

Disparo impredecible (falsa seguridad) o no disparar a tiempo ante falla, además de puntos calientes que pueden dañar el tablero.

¿Cambio por otro de mayor amperaje “para que no salte”?

No. Debe respetarse la In del circuito, la curva adecuada y el poder de corte (kA), manteniendo selectividad con la cabecera. Si el problema es inrush, evalúa la curva y la distribución de cargas.

¿Después de un cortocircuito fuerte debo reemplazarlo?

Recomendable evaluar y, muchas veces, reemplazar: un corto severo puede dejar fuera de especificación el mecanismo, aunque aparente funcionar (ver §7 y §9).

¿Qué relación tiene el RCD y el SPD con estos síntomas?

Un RCD que dispara indica fuga a tierra (no vejez del MCB). Un SPD en rojo exige reemplazo del propio SPD, no del MCB (aunque conviene revisar el tablero). Guía de coordinación: RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño.

¿Qué hago si detecto olor/calor/decoloración?

Corte general inmediato, no re-energices, documenta y llama a un profesional. Si necesitas aislar zonas, te ayuda tener el tablero bien rotulado.

Relación con el tablero y el mantenimiento preventivo

Un magnetotérmico rara vez “envejece solo”. La mayoría de los síntomas aparecen en tableros poco mantenidos o mal identificados. Una buena rotulación, plan anual y registros evitan diagnósticos erróneos y recambios innecesarios.

Importancia de la rotulación y el orden

• Con un tablero claramente rotulado (C1–Luces, C2–Enchufes, etc.) puedes aislar el circuito afectado en segundos y verificar si el problema es de carga (sobrecarga/inrush) o del MCB.
• Mantén un listado plastificado en la tapa y la misma nomenclatura en el frente de cada MCB; actualiza fecha/versión tras cada cambio.
  Guías de apoyo:
• Rotulación y mantenimiento del tablero.
• Identificar y rotular circuitos.

Plan anual de mantenimiento (y cómo impacta en los MCB)

• Limpieza en seco, revisión visual y prueba del RCD (TEST) detectan a tiempo polvo, humedad o puntos calientes que aceleran el desgaste de contactos.
• Una revisión profesional anual (con reapriete a par y chequeo de bornes/peines) reduce disparos “sin motivo” y alarga la vida de los módulos.
• Registra todo en tu planilla: fecha, hallazgos y acciones. Con historial, es más fácil decidir reparar la instalación o reemplazar el MCB.

Actuación segura ante fallas

• Si hay olor, calor, decoloración o humo, corte general inmediato y no re-energices.
• Aísla la zona con la rotulación y avanza con el árbol de decisión (ver §8).
  Apoyo:
• Dónde está el corte general y cómo usarlo.

Evitar recambios innecesarios

• Disparo al encender motores/transformadores o grupos de LED no siempre es vejez: revisa curva B/C/D y selectividad antes de cambiar.
• Sobrecargas crónicas por mala distribución de cargas se resuelven reordenando circuitos, no sustituyendo MCB sanos.

Con un tablero ordenado, rotulado y con mantenimiento periódico, la detección de MCB envejecidos es más rápida, más segura y más barata.
